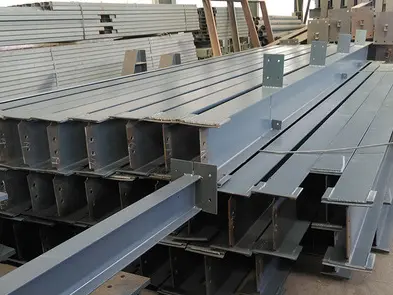

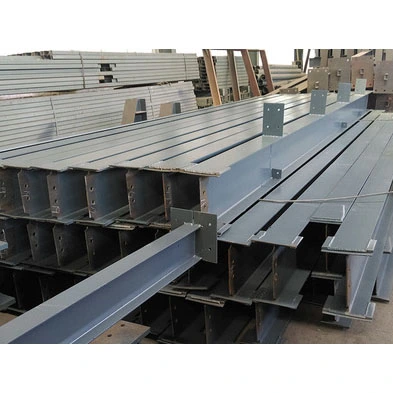

Pangalawang Structural Support Steel Beam

Ang pagpapadala ng load sa mga steel mezzanines ay nagsasangkot ng dalawang yugto na mekanismo: ang mga pangunahing beam ay sumusuporta sa mga patayong pagkarga mula sa mga haligi, habang ang pangalawang istruktura na sumusuporta sa mga steel beam ay nagsisilbing pangalawang elemento na nagdadala ng pagkarga, na nagtutulay sa mga gaps na nagdadala ng pagkarga sa pagitan ng mga pangunahing beam. Ginawa mula sa karaniwang mga hot-rolled na seksyon o maliliit na welded na seksyon, ang mga beam na ito ay hindi nangangailangan ng mataas na detalye ng mga proseso ng pagtuklas ng weld flaw na ginagamit para sa mga pangunahing beam. Binabalanse nila ang kaligtasan sa istruktura sa mga gastos sa proyekto at natutugunan ang mga ipinamahagi na kinakailangan sa pagdadala ng kargada para sa mga maliliit hanggang sa katamtamang span na mga sahig at mga enclosure sa bubong, na kumakatawan sa pinakamalawak na ginagamit na bahagi ng pangalawang load-bearing sa mga primary-secondary beam system.

Structural Load Definition at Application Scenario

1. Pangunahing Kahulugan

Ang pangalawang structural support steel beam ay naka-install nang transversely at naayos sa mga corbel position ng mga pangunahing beam; hindi sila direktang kumonekta sa mga haligi ng bakal. Pangunahing sinusuportahan ng mga ito ang floor decking, mga roof enclosure, at mga naka-localize na live load mula sa mga tauhan at kagamitan, na naglilipat ng mga distributed load sa mga pangunahing beam, na pagkatapos ay ipinapadala ang mga ito sa mga haligi at pundasyon ng bakal. Kabilang sa mga pang-industriyang base na materyales ang apat na uri: mga hot-rolled H-beam, karaniwang I-beam, channel steel, at magaan na welded H-beam. Karaniwang pinipili ang Q235B bilang pangunahing materyal para sa karaniwang mga panloob at panlabas na proyekto, habang ginagamit ang Q355B para sa mga platform na sumusuporta sa heavy-duty o vibrating na kagamitan.

2. Mga Pangkalahatang Sitwasyon ng Aplikasyon

- Mga pangalawang beam para sa mga pang-industriyang factory floor slab

- Load-bearing platforms para sa standalone outdoor equipment

- Suporta sa mga beam para sa mga bracket ng purlin sa bubong

- Mga pangalawang beam para sa panloob na bakal na mezzanine floor

Standardized Factory-Supplied Component Detalye

1. Pangunahing Beam Configuration

- Nakategorya sa mga cut hot-rolled na seksyon at custom na welded na mga seksyon. Ang mga karaniwang I-beam, channel steel, at hot-rolled H-beam ay ginawa sa pamamagitan ng CNC cutting ng mga profile na may haba ng stock. Para sa hindi karaniwang mga bay width o mga espesyal na span, ang magaan na welded H-beams (ginawa mula sa mas maliliit na steel plate) ay ginagamit; Ang mga mabibigat na proseso ng welding na kinasasangkutan ng mga makapal na plato ay iniiwasan.

2. Mga Accessory ng End Connection

- Lap connection plates: Ang karaniwang naka-pin na paraan ng koneksyon; Ang mga manipis na plato ay hinangin sa mga dulo ng beam, inilalagay sa corbel (bracket) ng pangunahing beam, at sinigurado ng mga bolt sa pagpoposisyon.

- Manipis na end plate: Ginagamit lamang para sa mga partikular na semi-matibay na koneksyon; ang kapal ng plate ay makabuluhang mas mababa kaysa sa pangunahing beam bearing end plates, at walang pampalapot na pampalakas na inilalapat.

- Mga end stiffener: Naka-install lamang sa mga pangalawang beam na napapailalim sa concentrated bearing load; hindi kasama para sa karaniwang I-beam o channel steel pangalawang beam.

3. Beam Body Accessories

- Purlin bracket plates: Tukoy sa mga pangalawang beam sa bubong; hinangin sa tuktok na flange upang suportahan ang lapped galvanized roof purlins.

- Utility opening reinforcement plates: Naka-install sa paligid ng web openings na lumampas sa karaniwang mga limitasyon sa laki upang palakasin ang cross-sectional strength.

4. Mga Kagamitan sa Konstruksyon

- Hindi nilagyan ng mga lifting lug ang standard secondary structural support steel beam (hanggang 12m); Ang hoisting ay isinasagawa sa pamamagitan ng pag-sling sa paligid ng profile flanges. Ang mga extra-long o heavy-duty na pangalawang beam ay nilagyan ng mga simpleng welded lifting lug.

5. Corrosion Protection at Fireproofing

- Grado sa pag-alis ng kalawang: St3 (paglilinis ng hand-tool) para sa mga karaniwang proyekto sa loob ng bahay; Sa2.5 (abrasive blast cleaning) para sa mga panlabas na proyekto sa lubhang kinakaing unti-unti na kapaligiran.

- Sistema ng patong: Two-layer spray application (primer plus topcoat); kabuuang kapal ng dry film na kinokontrol sa pagitan ng 60μm at 100μm.

- Fireproofing: Paglalapat ng thin-film intumescent fire-retardant coating kung kinakailangan; karaniwang rating ng paglaban sa sunog na 0.5 hanggang 1 oras.

6. Mga Pangkabit at Koneksyon

Grade 4.8 standard bolts ay ginagamit para sa maginoo static load joints; Ginagamit ang grade 8.8 high-strength bolts para sa mga joints na napapailalim sa vibration ng equipment, malakas na hangin, o mabibigat na karga (ibinigay ng mga tumutugmang OEM nuts at flat washers).

Tatlong Kategorya na Mga Solusyon na Ibinibigay ng Pabrika

- I-beam pangalawang beam: I-beam body + lap connection plates sa magkabilang dulo + purlin support plates + kumpletong anti-corrosion coating; angkop para sa panloob na magaan na panel flooring.

- Hot-rolled H-beam pangalawang beam: Maliit na H-beam body + end lap plates + localized stiffeners + shear studs; angkop para sa kongkretong composite flooring.

- Channel steel pangalawang beam: Channel steel body + end cap plates + maliit na lateral lug plates; pangunahing ginagamit para sa maliliit, independiyenteng mga platform ng kagamitan.

Mga Pangunahing Pagkakaiba sa Istruktura: Pangunahin kumpara sa Mga Pangalawang Beam

Ang mga pagkakaiba ay malinaw na tinukoy batay sa tatlong dimensyon—sa-site na pag-load, structural configuration, at uri ng koneksyon—upang maiwasan ang mga error sa panahon ng pagkuha at pagpili. - Pangunahing Beam: Direktang konektado sa mga haligi ng bakal; pasanin ang tuluy-tuloy na pagkarga sa buong span; nagtatampok ng makapal na mga plato ng dulo ng tindig at mga stiffener na makapal ang pagitan; gumamit ng Grade 10.9 high-strength bolts; at sumailalim sa 100% ultrasonic testing (UT) para sa Grade I welds.

- Mga Pangalawang Beam: Lap-konektado sa mga pangunahing beam upang madala ang mga naka-localize, ipinamahagi na mga load; nagtatampok ng pinasimpleng disenyo ng istruktura at karamihan sa mga naka-pin (hinged) na koneksyon; gumamit ng magaan na mga profile; at sumailalim sa spot-check weld inspeksyon.

Mga Pangunahing Kalamangan

Gumagamit ng magaan na istraktura ng profile para sa mga pangalawang support beam, ang sistemang ito ay nag-aalok ng mga sumusunod na praktikal na bentahe sa tradisyonal na full-coverage na main beam construction:

1. Magaan at may kakayahang umangkop; maaaring malayang ayusin ang espasyo batay sa mga module ng floor slab.

2. Mahusay na materyal; makabuluhang binabawasan ang kabuuang gastos sa pagbili at paggawa ng bakal para sa mga istruktura ng bakal na mezzanine.

3. Mataas na patag na ibabaw; tugma sa iba't ibang materyales sa sahig, kabilang ang profiled steel decking, solid wood flooring, at fiber-cement boards.

4. Simpleng katha at maginhawang on-site na layout/install; epektibong nagpapaikli sa pangkalahatang iskedyul ng konstruksiyon.

5. Unipormeng pamamahagi ng pagkarga; structurally pinapagaan ang pangmatagalang floor sagging at vibration dulot ng foot traffic.

6. Factory-applied anti-corrosion at kalawang-proofing treatment; tinitiyak ang pangmatagalang katatagan sa mga tuyong panloob na kapaligiran at nakakatugon sa mga pamantayan sa tibay ng istruktura.

Pagkakaiba-iba ng Mga Highlight kumpara sa Mga Katulad na Bahagi ng Bakal

1. Mga Kalamangan sa Pagpili ng Materyal at Ikot ng Supply

Apat na uri ng profile ang available para flexible na tumugma sa mga kinakailangan sa pagkarga: I-beam at channel steel para sa magaan na load (para makontrol ang mga gastos), at maliliit na H-beam para sa medium load (upang matiyak ang rigidity). Ang system ay umaasa sa pagputol ng mga stock na hot-rolled na profile, na inaalis ang pangangailangan para sa submerged-arc welding at paulit-ulit na proseso ng straightening na kinakailangan para sa mga custom na pangunahing beam. Ang mga C-section at standard na channel steel bracket ay angkop lamang para sa enclosure bracing at hindi maaaring palitan ang mga pangalawang beam sa bearing vertical floor load.

2. Mga Pagkakaiba sa Pagdadala ng Structural Load

Independiyenteng landas ng pagkarga; ang mga load ay hindi direktang inililipat sa mga haligi ng bakal, na nagreresulta sa mas maliit na mga cross-section at mas mababang timbang sa sarili. Ang lahat ng koneksyon ay gumagamit ng lap-jointed pinned configuration, na inaalis ang pangangailangan para sa mabibigat na dulong plato o makakapal na stiffener sa mga pangunahing beam; binabawasan nito ang mga welding consumable at fabrication labor, na ginagawang angkop ang system para sa karamihan ng mga karaniwang mezzanine load-bearing scenario.

3. Naiba-iba ang On-Site na Pag-install

Ang pag-install ay hindi nangangailangan ng high-altitude full-penetration butt welding; sa halip, ginagamit ang mga simpleng bolted lap na koneksyon, na nagpapababa sa teknikal na threshold para sa konstruksyon. Maaaring i-cut ang mga miyembro sa kinakailangang haba, at ang layout ng mga segment na malapit ang pagitan ay nag-o-optimize ng floor span at tumanggap ng mga hindi regular na configuration ng bay. Bukod pa rito, ang pag-aalis ng mga kinakailangan sa non-destructive testing (NDT) para sa Grade I welds ay makabuluhang binabawasan ang kalidad ng inspeksyon at mga gastos sa paggawa.

4. Multifunctional Component Madaling iakma

Maaaring i-welded ang mga purlin cleat at maliliit na utility support sa tuktok na flange ng beam, na ginagawang angkop ang bahagi para sa parehong mga aplikasyon sa sahig at bubong. Maaaring magdagdag ng mga shear stud para sa mga composite concrete floor system o tanggalin para sa dry-construction flooring, na nagbibigay-daan para sa cost-effective na pagsasaayos ng configuration batay sa mga partikular na pangangailangan.

5. Iba't ibang Gastos para sa Anti-Corrosion at Fireproofing

Dahil ang Secondary Structural Support Steel Beam support beam ay napapailalim sa makabuluhang mas mababang stress kaysa sa pangunahing beam, ang mas manipis na mga aplikasyon ng anti-corrosion na pintura at mga patong na lumalaban sa sunog ay sapat, na nagreresulta sa pagbawas ng pagkonsumo ng materyal. Ang pagpapanatili at pag-refurbish ay diretso, na nag-aalok ng higit na mahusay na pangkalahatang cost-efficiency tungkol sa anti-corrosion at fireproofing sa buong lifecycle ng istraktura kumpara sa mga pangunahing beam.

Pag-uuri at Pagpoposisyon ng Mga Bahagi ng Bakal

1. Mga Pangunahing Beam: Ilipat ang mga full-span na load sa mga haliging bakal; idinisenyo para sa mabibigat na pag-load at mahabang span; nagtatampok ng mga matibay na koneksyon at sumasailalim sa mataas na pamantayang non-destructive testing (NDT).

2. Secondary Beam: Ilipat ang mga distributed floor load sa mga pangunahing beam; idinisenyo para sa katamtamang pag-load at mga naka-pin na koneksyon; unahin ang pagiging epektibo sa gastos.

3. Channel Steel & C-Sections: Pangunahing ginagamit para sa mga structural support at roof purlins; huwag magpasan ng malalaking lugar na patayong palapag.

Standardized End-to-End Fabrication Process

1. Pagtanggap ng Raw Material: I-verify ang orihinal na mga sertipiko ng kalidad ng mill para sa mga hot-rolled na seksyon; siyasatin para sa lateral bending, twisting, at corrosion; mekanikal na ituwid ang mga bahagi na lumalampas sa mga limitasyon ng pagpapapangit; sabay-sabay na i-verify ang kalidad ng koneksyon at stiffener plates.

2. CNC Precision Cutting: Gumamit ng malamig na metal saws para sa mataas na volume na pagputol ng pangalawang structural beam; gumamit ng plasma cutting para sa iba't ibang bahagi; maghanda ng mga welding bevel para sa mga extra-long spliced ​​component.

3. Component Layout & Assembly: Iposisyon ang mga plate ng koneksyon, stiffener, purlin cleat, at reinforcement plates ayon sa mga drawing drawing; gumamit ng precision tack welding upang ayusin ang mga kamag-anak na posisyon ng bahagi.

4. Small-Part Welding: Magsagawa ng welding ng mga auxiliary na bahagi gamit ang CO2 gas-shielded welding; isagawa ang mga pamantayan ng Grade II para sa mga splice welds; magsagawa lamang ng selective Ultrasonic Testing (UT) sa mga kritikal na load-bearing node (walang 100% inspeksyon).

5. CNC Hole Drilling: Mag-drill ng mga bolt hole sa koneksyon plates sa pamamagitan ng CNC para matiyak ang coaxial alignment; gumamit ng Grade 4.8 bolts para sa mga karaniwang koneksyon at lumipat sa Grade 8.8 bolts para sa heavy-load na mga node.

6. Pagwawasto at Paggiling: Gumamit ng naisalokal na mababang temperatura na pagwawasto ng apoy upang maalis ang pagpapapangit ng hinang; gilingin ang weld spatter, burr, at sobrang weld beads.

7. Anti-corrosion at Fireproofing: Ilapat ang mga pamantayan sa pag-alis ng kalawang batay sa mga detalye ng proyekto; mag-spray ng dalawang coats ng anti-corrosion na pintura; maglagay ng thin-film intumescent fireproof coating sa mga itinalagang fire-rated zone.

8. Pagmamarka ng ID, Pangwakas na Inspeksyon at Pag-iimbak: Mag-spray ng mga natatanging component ID; i-verify ang mga sukat; magtipon ng mga talaan ng inspeksyon ng kalidad; pakete para sa proteksyon ng panahon bago ang paghahatid.

Mga Comprehensive Performance Parameter

1.Mga Geometric na Dimensyon at Fabrication Tolerances

- Mga hot-rolled na H-beam: 200x100mm hanggang... 450200mm

- Standard I beam: I10 hanggang I32

- Karaniwang channel na bakal: [10 hanggang [25

- Banayad na welded H beam: taas 250mm hanggang 600mm

- Karaniwang haba ng paghahatid: 6m, 9m, 12m, overlength para sa field splicing

- Pagpapahintulot sa pagproseso: kabuuang haba ng paglihis ±3mm, lateral deflection ≤L/1000

2.Base material mekanikal na katangian

3. Mga parameter ng pagtanggap ng stress at weld

- Force performance: Pangunahing may malakas na axis bending force, lateral stability na pinaghihigpitan ng mga floor slab. Ang kapasidad ng pagdadala ay tumataas ng humigit-kumulang 30% gamit ang Φ16/Φ19 shear studs

- Layout ng Stiffener: Mag-install lamang ng mga lokal na stiffener sa mga bearing support, walang full-length stiffener

- Weld inspection: Pangalawang welds na may random na UT inspection, visual inspection para sa lahat ng fillet welds

4.Anti-corrosion, proteksyon sa sunog at mga parameter ng koneksyon

- Pamantayan sa pag-alis ng kalawang: St3 manu-manong pag-alis ng kalawang, Sa2.5 shot blasting para sa mga high-standard na proyekto

- Kulayan ang kapal ng dry film: 60μm hanggang 100μm

- Oras ng paglaban sa sunog: 0.5h hanggang 1h na may manipis na patong na hindi masusunog

- Kapal ng connecting plate: 8mm hanggang 16mm

5. Pinasimpleng paghahambing ng pangunahin at pangalawang mga parameter ng beam

- Pangunahing load beam beam: Pangunahing materyal na Q355B, makapal na end plate, 100% pangunahing weld UT inspeksyon, Grade 10.9 bolts, 100-160μm paint film

- Pangalawang Structural Support Steel Beam: Pangunahing materyal na Q235B, manipis na connecting plate, random na pangalawang inspeksyon ng weld, Grade 4.8 bolts, 60-100μm paint film

HAISHENG Integrated Delivery & Support Services

- Pinagsamang Supply ng Bahagi: Pinag-isang mga pamantayan sa pag-iskedyul ng produksyon at pagpapaubaya para sa kumpletong pakete ng istruktura ng bakal—kabilang ang mga pangunahing beam, pangalawang beam, high-strength bolts, at connection plates—inaalis ang on-site na misalignment na dulot ng mga pagkakaiba-iba ng dimensyon sa pagitan ng iba't ibang supplier at pagbabawas ng muling paggawa.

- Comprehensive Cross-Border Documentation: Probisyon ng bilingual na mga sertipiko ng kalidad ng materyal, mga ulat ng dimensional na inspeksyon, mga ulat ng weld sampling, at mga drawing ng pagpupulong, na sinamahan ng mga cross-reference na listahan ng component ID; ganap na sumusunod sa overseas customs clearance, third-party na inspeksyon/pagtanggap, at mga kinakailangan sa pag-file ng site.

- Upfront Technical Support & Drawing Optimization: Libreng pre-sales optimization ng pangalawang beam spacing batay sa mga floor load at bay dimension; pagpapatunay ng mga lokasyon ng stud at purlin cleat; pagbibigay ng mga detalyadong drawing assembly ng koneksyon upang maiwasan ang mga isyu tulad ng hindi sapat na kapasidad ng pagkarga o mga error sa layout.

- Proteksiyon na Cross-Border Logistics: Sectional na packaging para sa sobrang haba na pangalawang beam gamit ang mga edge protector at waterproof stretch wrap; malinaw na minarkahan ang mga punto ng pag-aangat upang mapaglabanan ang kahirapan ng transportasyon sa dagat at lupa at maiwasan ang pagkasira ng pintura o pagpapapangit ng profile; sabay-sabay na pagkakaloob ng mga listahan ng packing at mga numero ng pagsubaybay sa logistik.

- Remote On-Site na Suporta sa Pag-install: Probisyon ng mga may larawang manwal sa pag-install at maikling mga video tutorial sa pagpupulong; 24/7 remote technical Q&A sa Chinese at English; real-time na gabay sa pangalawang beam pinned na koneksyon, lapping, at composite floor construction.

- Pangmatagalang Warranty at Pagpapanatili: 5-taong materyal na warranty at 2-taong factory-apply na anti-corrosion coating warranty; libreng mga plano para sa post-installation paint touch-ups at bolt re-inspection/maintenance; permanenteng replenishment service para sa maliliit na pangalawang accessory ng beam.
