HAISHENGna-customize ang mga supplyHugis na Structural Steel Columnmga solusyon para sa mga proyekto kung saan ang mga kumbensyonal na parisukat, bilog, o H-beam na mga column ay hindi sapat na nakakatugon sa mga layout ng arkitektura, mga kinakailangan sa koneksyon, o mga kondisyon sa pagdadala ng pagkarga. Sa pamamagitan ng pagsasama-sama ng nababaluktot na cross-section na disenyo sa precision fabrication, ang mga column na ito ay nagbibigay ng praktikal na paraan upang isama ang structural performance sa mahusay na paggamit ng espasyo.

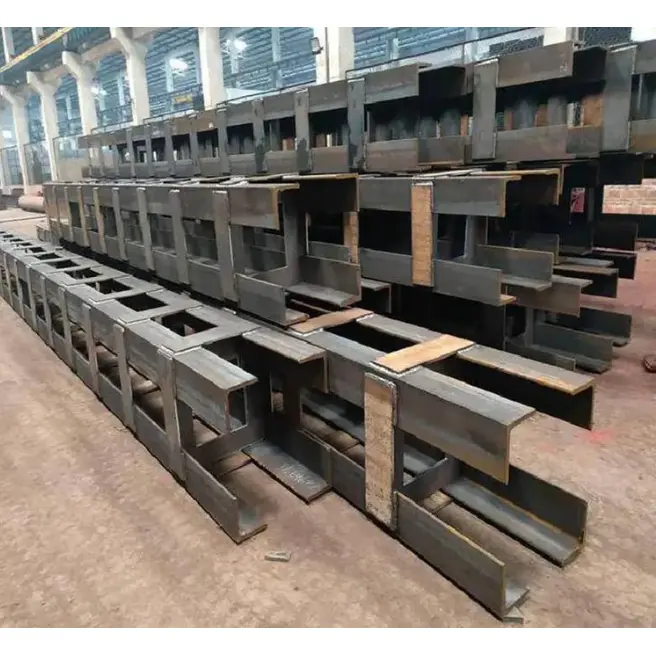

Ang Hugis na Structural Steel Column ay isang customized na vertical load-bearing member na idinisenyo na may hindi karaniwang cross-section. Hindi tulad ng mga nakasanayang column, maaari itong gawing L-shaped, T-shaped, cruciform, polygonal, variable-section, curved, o iba pang mga configuration na partikular sa proyekto. Ang kakayahang umangkop na ito ay ginagawang partikular na mahalaga para sa pagtatayo ng mga sulok, mga nakatagong haligi sa dingding, hindi regular na mga espasyo sa arkitektura, mga istrukturang may malalaking lawak, at mga lugar na napapailalim sa sira-sirang o multi-directional na pagkarga.
Para sa mga inhinyero, arkitekto, kontratista, at procurement team, ang pagpili ng tamang column ay hindi lang basta pagpili ng bakal na may sapat na lakas. Dapat ding isaalang-alang ang geometry, direksyon ng koneksyon, katumpakan ng paggawa, mga kinakailangan sa seismic, proteksyon ng kaagnasan, mga kondisyon ng pag-install, at pangkalahatang paggamit ng espasyo. Ang isang maayos na ininhinyero na hugis na haligi ay maaaring tumugon sa mga salik na ito bilang bahagi ng isang pinagsama-samang solusyon sa istruktura.
1. Ano ang Hugis na Structural Steel Column?
2. Ano ang Mga Karaniwang Configuration?
3. Ano ang Mga Pangunahing Kalamangan?
4. Anong Materyal at Performance Parameter ang Mahalaga?
5. Paano Ginagawa ang isang Hugis na Structural Steel Column?
6. Saan Ginagamit ang Mga Hugis na Structural Steel Column?
7. Paano Ito Inihahambing sa Mga Maginoo na Hanay?
8. Paano Dapat Piliin ng Mga Mamimili ang Tamang Haligi?
Ang isang Hugis na Structural Steel Column ay isang vertical na miyembro ng istruktura na ang cross-section ay partikular na inengineer sa labas ng conventional na hugis-parihaba, pabilog, o karaniwang H-section na format. Maaari itong gawin sa pamamagitan ng pag-assemble ng mga bakal na plato, istrukturang seksyon, guwang na seksyon, o bakal na tubo at pagdugtong sa mga ito sa pamamagitan ng kontroladong proseso ng welding at fabrication.
Ang pangunahing layunin ay upang malutas ang mga problema sa istruktura o arkitektura na hindi matutugunan ng mga karaniwang hanay ng mahusay. Halimbawa, ang isang column na nakaposisyon sa isang sulok ng gusali ay maaaring kailanganing manatiling flush sa dalawang pader sa halip na i-project sa magagamit na interior space. Maaaring tugunan ng isang hugis-L na column ang kundisyong ito habang pinapanatili ang kinakailangang landas ng pagkarga.
Katulad nito, ang isang gitnang column na tumatanggap ng mga beam mula sa maraming direksyon ay maaaring makinabang mula sa isang cruciform configuration. Ang variable-section at curved columns ay maaari ding suportahan ang mga natatanging architectural façade kung saan ang isang pare-parehong conventional profile ay mahirap isama.
Ayon sa mga detalye ng produkto ng HAISHENG, kasama sa mga tipikal na configuration ang L-shaped, T-shaped, cruciform, polygonal, composite, variable-section, at curved columns. Ang disenyo ay maaaring mabuo ayon sa mga guhit ng konstruksiyon, kundisyon ng site, mga punto ng koneksyon, at mga kinakailangan sa pagkarga na partikular sa proyekto.
Ang iba't ibang mga geometry ng gusali ay nangangailangan ng iba't ibang mga solusyon sa istruktura. Ang mga sumusunod na pagsasaayos ay kabilang sa mga pinakakapaki-pakinabang na opsyon para sa hindi karaniwang konstruksyon ng bakal:
| Configuration | Karaniwang Aplikasyon | Pangunahing Benepisyo |
|---|---|---|
| L-Shaped Column | Pagbuo ng mga sulok at mga interseksyon sa dingding | Mahigpit na umaangkop laban sa mga dingding at binabawasan ang panloob na sagabal |
| T-Shaped Column | Mga sentro ng pader, koridor, at mga lokasyon sa gilid | Nagbibigay ng balanseng suporta habang isinasama sa mga layout ng dingding |
| Krusiporm na Hanay | Mga central structural core at multi-directional beam na koneksyon | Pinapadali ang mga koneksyon mula sa maraming direksyon |
| Z-Shaped Column | Mga hindi regular na plano sa sahig at mga espesyal na structural zone | Nakikibagay sa mga kumplikadong spatial arrangement |
| Polygonal na Hanay | Mga istrukturang arkitektura at malalaking proyekto | Pinagsasama ang customized na geometry sa mga kinakailangan sa istruktura |
| Variable-Section Column | Matataas na gusali at mga facade ng arkitektura | Nagbibigay-daan sa mga sukat ng seksyon na magbago ayon sa pag-load o disenyo |
| Kurbadong Hanay | Mga hubog na harapan at natatanging mga proyekto sa arkitektura | Sinusuportahan ang kumplikadong visual at geometric na mga kinakailangan |
Ang pinaka-angkop na pagsasaayos ay dapat matukoy sa pamamagitan ng mga kalkulasyon ng structural engineering sa halip na piliin lamang para sa hitsura. Ang cross-sectional geometry, kapal ng plate, taas ng column, mga kondisyon ng paglo-load, mga detalye ng koneksyon, at mga naaangkop na code ng disenyo ay lahat ay nakakaimpluwensya sa panghuling disenyo.
Ang pinaka-halatang kalamangan ay geometric flexibility. Sa halip na pilitin ang layout ng gusali upang mapaunlakan ang isang karaniwang column, maaaring iakma ng mga inhinyero ang column sa istraktura. Ito ay partikular na kapaki-pakinabang para sa mga sulok, mga intersection sa dingding, mga staggered floor level, hindi regular na mga plano, at mga pinaghihigpitang lugar sa pag-install.
Kapag ang isang column ay maaaring isama sa isang pader, maaari nitong bawasan ang dami ng magagamit na lugar sa sahig na nawala sa mga structural projection. Maaari itong maging mahalaga sa mga gusali ng tirahan, mga komersyal na espasyo, mga pampublikong pasilidad, at mga prefabricated na istruktura kung saan mahalaga ang kahusayan sa pagpaplano sa loob.
Ang mga espesyal na hugis na column ay maaaring magbigay ng maramihang mga ibabaw ng koneksyon para sa mga beam, braces, at iba pang mga miyembro ng istruktura. Ang isang cruciform na pagsasaayos, halimbawa, ay maaaring idisenyo para sa mga sitwasyon kung saan ang mga miyembro ng istruktura ay nagtatagpo mula sa iba't ibang direksyon.
Sa pamamagitan ng pagsasaayos ng lapad ng paa, kapal ng plato, at ang pangkalahatang cross-section, maaaring baguhin ng mga inhinyero ang pamamahagi ng materyal na istruktura at maimpluwensyahan ang katigasan tungkol sa iba't ibang mga palakol. Ginagawa nitong kapaki-pakinabang ang mga hugis na column para sa mga proyektong may hindi pangkaraniwang vertical, lateral, o sira-sira na kondisyon sa pag-load.
Maraming mga kumplikadong gawain sa paggawa ang maaaring makumpleto bago ang paghahatid. Ang pagputol, pagpupulong, pag-welding, pag-straightening, end machining, plate attachment, inspeksyon, at surface treatment ay maaaring i-coordinate sa isang kontroladong kapaligiran sa pagmamanupaktura. Ito ay maaaring mabawasan ang dami ng katha na kinakailangan sa lugar ng konstruksiyon.
Ang pagpili ng materyal ay dapat tumutugma sa mga kalkulasyon ng istruktura ng proyekto, mga kondisyon sa kapaligiran, mga kinakailangan sa temperatura, at mga naaangkop na pamantayan. Inililista ng HAISHENG ang Q235B at Q355B bilang pangunahing mga opsyon sa materyal, na may available na Q355NL at Q355GJ para sa mga partikular na kinakailangan sa mababang temperatura o mataas na seismic.
| Parameter | Karaniwang Pagtutukoy |
|---|---|
| Pangunahing Materyales | Q235B, Q355B |
| Espesyal na Mga Pagpipilian sa Materyal | Q355NL, Q355GJ |
| Kapal ng Plate / Limb | Humigit-kumulang 8–60 mm depende sa disenyo |
| Single Limb Lapad | Humigit-kumulang 100–600 mm depende sa configuration |
| Karaniwang Haba ng Segment | 9 m o 12 m; naka-segment na konstruksyon para sa mas mataas na taas |
| Pagkatuwid ng Hanay | ≤ L/1000 |
| Cross-Section Dimensional Deviation | Tinatayang ±2–3 mm |
| Kapal ng Base Plate | Humigit-kumulang 16–60 mm |
| Anchor Bolt Range | M20–M64 ayon sa disenyo |
Para sa sanggunian, ang Q235B ay karaniwang ginagamit para sa mga karaniwang structural application, habang ang Q355B ay nagbibigay ng mas mataas na yield strength at angkop para sa mas mabigat na load, high-rise, at demanding structural applications. Ang pagpili ng materyal ay dapat palaging ma-verify laban sa mga kinakailangan sa engineering ng proyekto at mga lokal na istrukturang code.
Para sa proteksyon ng kaagnasan, ang paghahanda sa ibabaw at pagpili ng patong ay pantay na mahalaga. Ang isang karaniwang sistema ay maaaring magsama ng shot blasting sa Sa2.5 na sinusundan ng zinc-rich primer, intermediate coating, at topcoat. Para sa mga mas agresibong kapaligiran, tulad ng mga aplikasyon sa baybayin, maaari ding isaalang-alang ang hot-dip galvanizing.
Ang pagmamanupaktura ng katumpakan ay partikular na mahalaga dahil ang hindi karaniwang geometry ay nag-iiwan ng mas kaunting puwang para sa hindi nakokontrol na mga pagkakamali sa paggawa. Kasama sa karaniwang daloy ng trabaho sa pagmamanupaktura ang mga sumusunod na yugto:
Para sa mga kritikal na structural joints, ang hindi mapanirang pagsubok ay maaaring isama sa quality-control plan. Ang HAISHENG ay tumutukoy sa Grade I welds at 100% ultrasonic testing para sa key beam-column joints at primary splice welds sa mga naaangkop na configuration.
Ang versatility ng custom na geometry ay ginagawang angkop ang mga column na ito para sa mga proyekto kung saan mahirap isama ang mga karaniwang seksyon ng istruktura.
Ang mga ito ay partikular na kapaki-pakinabang kapag ang mga kinakailangan sa istruktura at mga kinakailangan sa arkitektura ay magkakapatong. Sa halip na ituring ang haligi bilang isang karaniwang seksyon ng kalakal, ang buong miyembro ay maaaring idisenyo bilang bahagi ng sistema ng istruktura ng gusali.
| Tampok | Hugis na Structural Steel Column | Maginoo H-Section | Circular Hollow Section |
|---|---|---|---|
| Cross-Section Flexibility | Napakataas; na-customize na geometry | Karaniwang geometry | Karaniwang pabilog na geometry |
| Pagsasama ng pader | Mahusay para sa mga napiling layout | Katamtaman | Katamtaman |
| Mga Multi-Directional na Koneksyon | Maaaring idisenyo para sa maraming direksyon ng koneksyon | Mas natural na angkop sa mga pangunahing orthogonal axes | Maaaring ayusin ang mga koneksyon sa paligid ng seksyon ngunit maaaring mangailangan ng espesyal na detalye |
| Architectural adaptability | Magaling | Katamtaman | Mabuti |
| Seksyon ng Variable | Available | Limitado nang walang karagdagang katha | Posible ngunit nangangailangan ng customized na katha |
| Karaniwang Paggamit | Mga kumplikado at hindi karaniwang mga istraktura | Maginoo na mga frame ng bakal | Nakalantad na mga column at mga espesyal na aplikasyon sa istruktura |
Ang paghahambing na ito ay hindi nangangahulugan na ang isang hugis na haligi ay palaging nakahihigit. Ang mga karaniwang seksyon ay nananatiling lubos na matipid at epektibo kapag ang kanilang geometry ay tumutugma sa proyekto. Ang halaga ng isang Hugis na Structural Steel Column ay lilitaw kapag ang mga kumbensyonal na profile ay gumagawa ng mga kompromiso sa espasyo, mga koneksyon, anyo ng arkitektura, o pagganap ng istruktura.
Para sa mga contractor, structural engineer, at procurement team na naghahanap ng manufacturer o supplier ng China, dapat kumpirmahin ang ilang salik bago maglagay ng order.
Ang isang maaasahang tagagawa ay dapat na makapagsalin ng mga guhit ng engineering sa isang kontroladong proseso ng paggawa habang pinapanatili ang kakayahang masubaybayan mula sa hilaw na materyal hanggang sa natapos na bahagi.
Ang pangunahing layunin nito ay magbigay ng load-bearing column na maaaring umangkop sa mga layout ng arkitektura, hindi pangkaraniwang mga kinakailangan sa koneksyon, limitadong espasyo, sira-sira na pag-load, o kumplikadong structural framework kung saan ang mga karaniwang column ay hindi angkop.
Oo. Ang cross-section, mga sukat, grado ng bakal, kapal ng plato, taas, mga plato ng koneksyon, mga stiffener, mga base plate, at paggamot sa ibabaw ay maaaring i-customize ayon sa mga drawing ng engineering at mga kinakailangan ng proyekto.
Ang Q235B at Q355B ay karaniwang mga pagpipilian. Depende sa mga kondisyon ng proyekto, ang Q355NL o Q355GJ ay maaaring isaalang-alang para sa partikular na mababang temperatura o high-seismic na aplikasyon.
Magagamit ang mga ito sa mga istrukturang matataas at mabigat ang karga kapag maayos na ininhinyero. Ang huling disenyo ay dapat ma-verify sa pamamagitan ng mga kalkulasyon sa istruktura at sumunod sa mga naaangkop na code ng gusali.
Oo. Depende sa kapaligiran, ang mga opsyon sa proteksyon ay maaaring magsama ng mga multi-layer coating system o hot-dip galvanizing. Ang naaangkop na paggamot ay dapat tukuyin ayon sa mga kondisyon ng pagkakalantad at mga kinakailangan ng proyekto.
Kasama sa kapaki-pakinabang na impormasyon ang mga guhit sa istruktura, mga sukat ng column, uri ng cross-section, grado ng bakal, dami, kinakailangang haba, mga detalye ng koneksyon, paggamot sa ibabaw, mga kinakailangan sa inspeksyon, destinasyon ng paghahatid, at mga naaangkop na pamantayan.
A Hugis na Structural Steel Columnnag-aalok ng isang epektibong solusyon kapag ang mga kumbensyonal na profile ng bakal ay hindi maaaring sabay na matugunan ang mga kinakailangan sa istruktura, arkitektura, at paggamit ng espasyo. Mula sa L-shaped corner column at T-shaped wall columns hanggang sa cruciform, polygonal, curved, at variable-section configurations, pinahihintulutan ng customized na geometry ang structural system na umangkop sa proyekto sa halip na pilitin ang proyekto na umangkop sa isang standard na profile. Para sa mga mamimili na naghahanap ng maaasahang manufacturer ng China at one-stop steel structure supplier, ang HAISHENG ay nagbibigay ng customized na fabrication batay sa mga drawing, materyal na kinakailangan, mga detalye ng koneksyon, dimensional na detalye, mga kinakailangan sa inspeksyon, at mga pangangailangan sa surface-treatment. Kung nagpaplano ka ng isang hindi karaniwang proyektong istruktura ng bakal at nangangailangan ng customized na mga dimensyon ng column, teknikal na konsultasyon, o isang panipi ng proyekto,makipag-ugnayan sa aminupang talakayin ang iyong mga kinakailangan at bumuo ng isang angkop na solusyon sa Shaped Structural Steel Column.
