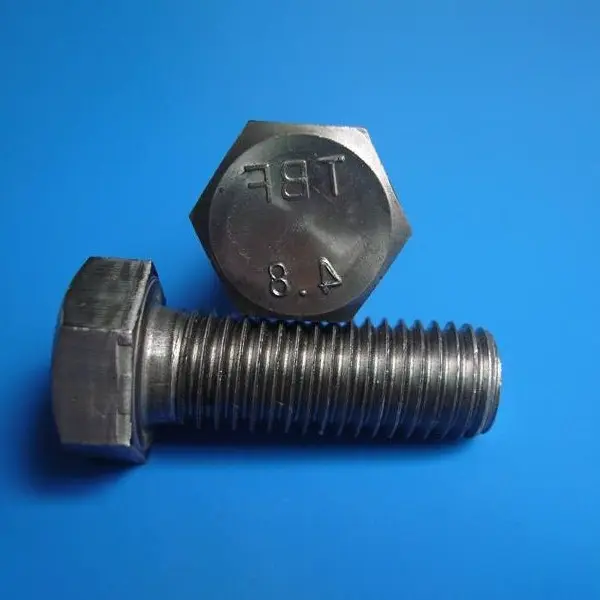

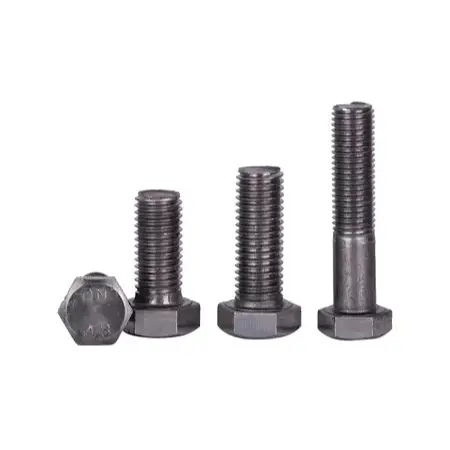

Standard Steel Connection Bolts para sa Konstruksyon

Mga Pangunahing Kahulugan at Karaniwang Configuration

Mga Naaangkop na Pamantayan: GB/T 5780 (Class C – magaspang/komersyal na grado), GB/T 5782 (Class A/B – precision/pinong grado)

I. Mga Kahulugan ng Produkto

1. Paglalarawan

Ang mga standard na steel connection bolts para sa construction ay mga general-purpose fasteners na ginagamit para sa pangalawang koneksyon at pansamantalang fixation. Hindi sila nangangailangan ng preload ng disenyo; sa halip, naglilipat sila ng mga load sa pamamagitan ng shear resistance ng bolt shank at bearing pressure sa mga contact surface ng mga konektadong bahagi. Ang mga ito ay ikinategorya ayon sa katumpakan ng pagmamanupaktura sa dalawang pangunahing uri: Class C (coarse/commercial grade) at Class A/B (precision/refined grade).

2. Mga Marka ng Lakas

Mga karaniwang marka: 4.6, 4.8, at 5.6. Ang kanilang lakas ay makabuluhang mas mababa kaysa sa mga high-strength bolts; ang mga ito ay hindi dapat gamitin sa pangunahing load-bearing joints o koneksyon na napapailalim sa alternating dynamic load.

3. Mga Karaniwang Materyales

Ang pangunahing katawan ay gawa sa low-carbon steel o Q235, na nag-aalok ng mataas na cost-effectiveness at kadalian ng pagproseso.

4. Saklaw ng Pagtutukoy

Mga nominal na diameter: M10, M12, M16, M20, M22, M24; nominal na haba: 30–200 mm (nako-customize kapag hiniling).

Mga Detalye ng Pag-uuri

Class C (Coarse/Commercial Grade) Bolts: Nailalarawan sa pamamagitan ng mas mababang katumpakan ng pagmamanupaktura, mas malalaking shank tolerance, at mas malalaking clearance sa bolt hole; nagbibigay-daan ang mga ito para sa maginhawang pag-install sa site at ito ang pinakamalawak na ginagamit na uri sa mga proyekto sa engineering.

Class A/B (Precision/Refined Grade) Bolts: Nailalarawan sa pamamagitan ng mataas na precision at tight fit clearances, tinitiyak ang pare-parehong pamamahagi ng load; karaniwang ginagamit para sa mga base ng kagamitan at precision splicing joints.

II. Standard Assembly Configuration

Standard assembly para sa construction connection bolts: 1 bolt + 1 hex nut + 1 flat washer; maaaring magdagdag ng mga spring washer depende sa mga partikular na kondisyon sa pagpapatakbo. 1. Karaniwang bolt body na may heksagonal na ulo; nagtatampok ng karaniwang mga magaspang na thread at isang solidong shank na walang mga seksyon na may pinababang diameter.

2. Karaniwang pagtutugma ng hex nut; nakahanay ang mga thread para sa secure na pangkabit.

3. Flat washer (standard): Inilagay sa ilalim ng nut o bolt head upang madagdagan ang lugar ng bearing at maiwasan ang pinsala sa ibabaw habang humihigpit.

4. Spring washer (opsyonal): Naka-install sa mga lugar na napapailalim sa vibration upang magbigay ng elastic locking; nagsisilbi lamang upang maiwasan ang pag-loosening at hindi nagpapataas ng structural load-bearing capacity.

Mga karaniwang configuration ng pagpupulong:

· Basic: 1 bolt + 1 nut + 1 flat washer (pinakakaraniwan)

· Anti-loosening: 1 bolt + 1 nut + 1 flat washer + 1 spring washer

III. Paggamot sa Ibabaw

1. Plain / Black oxide: Para sa mga tuyong panloob na kapaligiran; pinakamababang gastos.

2. Hot-dip galvanizing: Para sa panlabas, nakalantad, mahalumigmig, o kinakaing unti-unti na mga kapaligiran; lumalaban sa kalawang at matibay.

3. Electrophoresis / Painting: Dekorasyon na tapusin na may pangunahing proteksyon sa kaagnasan; karaniwang ginagamit para sa mga enclosure at rehas.

IV. Mga Sitwasyon ng Application

1. Pansamantalang pagpupulong at pag-aayos ng mga bahagi.

2. Mga koneksyon para sa mga pangalawang istruktura tulad ng mga rehas, hagdan, platform ng pagpapanatili, cladding ng bubong/pader, at mga suporta sa tubo.

3. Magaan na mga auxiliary na istruktura at mga elementong pampalamuti na hindi nagdadala ng pagkarga.

V. Mga Karagdagang Punto

1. Pag-install: Maaaring higpitan gamit ang karaniwang manual o electric wrenches; walang mga partikular na kinakailangan para sa paunang paghihigpit, panghuling paghihigpit, o kontrol ng torque.

2. Mga Katangian: Nagbibigay-daan sa pag-install sa bahagyang malalaking butas; madaling i-assemble / i-disassemble at magagamit muli; madaling lumuwag sa mga kapaligiran na may mataas na vibration.

3. Mga Paghihigpit: Mahigpit na ipinagbabawal bilang kapalit para sa mga bolt na may mataas na lakas sa mga kritikal na koneksyon na nagdadala ng pagkarga, tulad ng para sa mga steel beam, column, o crane girder.

Ano ang mga pangunahing bentahe ng Standard Steel Connection Bolts para sa Konstruksyon?

1. Mababang gastos, madaling makuha, at napakaraming gamit.

2. Walang kinakailangang mga espesyal na tool; maaaring isagawa ang pag-install gamit ang isang karaniwang manu-manong wrench.

3. Mababang lakas at mababang preload; mahinang pagtutol sa vibration at slip.

4. Maaaring paulit-ulit na i-disassemble at muling buuin; maginhawa ang pag-install at pagtanggal.

5. Mahilig sa pagpapapangit sa ilalim ng pagkarga; hindi angkop para sa pangunahing load-bearing joints sa mga istrukturang bakal.

Pagkakaiba-iba ng mga Highlight

I. Mga Pangunahing Kalamangan

1. Mababang gastos at mataas na cost-efficiency

Ang mga hilaw na materyales at proseso ng pagmamanupaktura para sa mga standard na construction connection bolts ay simple, na nagreresulta sa isang unit na presyo na mas mababa kaysa sa high-strength bolts; makabuluhang binabawasan nila ang mga gastos kapag ginamit para sa malawak na pangalawang koneksyon o pansamantalang pag-aayos.

2. Simpleng pag-install na may kaunting mga kinakailangan sa kagamitan

Hindi na kailangan para sa mga naka-calibrate na torque wrenches o espesyal na kagamitan sa panghuling-tightening; sapat na ang karaniwang manual o electric wrenches. Iniiwasan ng proseso ang mga kumplikadong hakbang tulad ng paunang paghihigpit, panghuling paghihigpit, o muling pag-inspeksyon ng torque, na ginagawang madali ang pag-aaral at pagpapatupad.

3. Mataas na kakayahang umangkop at pagpapaubaya sa pag-install

Ang malaking clearance sa pagitan ng bolt at ng butas (karaniwang ng Grade C coarse bolts) ay nagbibigay-daan para sa maliit na on-site na pagpapalaki ng butas at mga pagsasaayos ng pagkakahanay, na nagpapasimple sa pagpupulong ng bahagi. Posible ang pag-install sa anumang spatial na oryentasyon nang walang mga pinaghihigpitang access zone.

4. Flexible na pagpupulong/pag-disassembly at muling paggamit

Idinisenyo upang maiwasan ang pinsala sa istruktura, ang mga bolts na ito ay madaling tanggalin at muling i-install, na nag-aalok ng mataas na mga rate ng turnover; partikular na angkop ang mga ito para sa mga pansamantalang pag-aayos, mga lugar na nangangailangan ng madalas na pagpapanatili, o mga bahaging napapailalim sa pagbabago at pagpapalit sa hinaharap.

5. Simpleng configuration at madaling on-site na pamamahala

Ang karaniwang pagpupulong ay binubuo lamang ng isang bolt, isang nut, at isang flat washer. Sa mas kaunting mga bahagi, may mas mababang panganib ng hindi pagkakatugma o pagkawala, pagpapasimple ng imbakan ng imbentaryo at on-site na pangangasiwa sa paghiling.

II. Mga Kamag-anak na Kakulangan

1. Walang design preload; mahinang pagtutol sa madulas at panginginig ng boses

Ang paglipat ng pag-load ay umaasa lamang sa pag-lock ng thread; madali silang lumuwag sa ilalim ng mga dynamic na load o paulit-ulit na vibration at mahigpit na ipinagbabawal para sa paggamit sa pangunahing load-bearing o fatigue-critical joints.

2. Mababang grado ng lakas

Predominantly Grade 4.6 or 4.8; ang kanilang mga tensile at shear load-bearing capacities ay mas mababa kaysa sa Grade 8.8 o 10.9 high-strength bolts, na ginagawa itong hindi angkop para sa mabibigat na load o makabuluhang baluktot na sandali. 3. Mahinang Paninigas ng Koneksyon

Sa ilalim ng pagkarga, ang mga bahagi ay nakakaranas ng higit na pagkadulas at pagpapapangit, na hindi nakakatugon sa mga kinakailangan sa katigasan para sa pangunahing mga joint ng istruktura ng bakal.

III. Buod ng Pamantayan sa Pagpili

1. Unahin ang Ordinaryong Bolts para sa: Pansamantalang pag-aayos, mga pangalawang istruktura (railings, brackets, cladding, atbp.), static load application, at mga lokasyon na walang mataas na kinakailangan sa slip-resistance.

2. Piliin ang High-Strength Bolts para sa: Permanenteng mga joint joint na kinasasangkutan ng pangunahing load-bearing elements (beams, columns, crane beam, trusses, atbp.), dynamic load, high stiffness requirement, at mataas na slip-resistance na kinakailangan.

On-Site na Proseso ng Konstruksyon

Naaangkop na Pamantayan: GB 50205-2020. Nalalapat sa Class C (coarse) at Class A/B (precision) ordinaryong bolts; sumasaklaw sa dalawang senaryo: pansamantalang pag-aayos at permanenteng istrukturang koneksyon.

I. Paghahanda sa Konstruksyon

1. Pag-verify ng Materyal: Suriin ang mga detalye ng bolt, haba, grado ng lakas, at paggamot sa ibabaw. Humingi ng pagtutugma ng mga mani, flat washer, at spring washer kung kinakailangan; itabi ang mga ito sa isang organisadong paraan at protektahan ang mga thread mula sa pinsala.

2. Paghahanda ng Tool: Mga karaniwang manual wrenches, electric wrenches, angle grinder, file, at marker; walang kinakailangang kagamitan sa pag-calibrate ng torque.

3. Inspeksyon ng Bahagi: Linisin ang mga ibabaw ng koneksyon upang alisin ang alikabok, langis, at maluwag na kalawang. Suriin ang mga puwang ng splicing ng plato; kung ang mga puwang ay labis, mag-install ng mga shim plate alinsunod sa mga detalye.

4. Pagsusuri sa Pag-align ng Butas: I-verify ang pagkakahanay ng bolt hole. Ang maliit na reaming ay pinahihintulutan para sa Class C bolts, ngunit ang pagputol ng gas upang palakihin ang mga butas ay mahigpit na ipinagbabawal; ang labis na mga paglihis ay nangangailangan ng remedial na aksyon (hal., pagpuno at muling pagbabarena).

II. Component Positioning at Pansamantalang Pag-aayos

1. Itaas at ihanay ang mga bahagi ng bakal; ayusin ang mga palakol, elevation, at flatness; secure na may pansamantalang suporta.

2. Pansamantalang i-secure ang posisyon gamit ang isang maliit na bilang ng mga bolts o drift pin upang maiwasan ang pangkalahatang displacement.

III. Pagpasok ng Bolt

1. Malayang ipasok ang mga bolts; mapanatili ang isang pare-parehong oryentasyon; huwag silang pilitin sa pamamagitan ng pagmamartilyo.

2. Pagkakasunod-sunod ng pagpupulong: Bolt head → Component plate surface → Flat washer → (Spring washer, kung kinakailangan) → Iba pang bahagi ng plate surface → Nut. 3. Ang split end ng spring washer ay hindi dapat nakahiga sa ibabaw ng tindig; tinitiyak nito ang anti-loosening function.

IV. Mga Pagpapatakbo ng Pangkabit

1. Pagkakasunod-sunod ng pangkabit: Para sa mga bolt group sa mga joints, higpitan nang simetriko mula sa gitna palabas; para sa mahabang splice joints, magpatuloy mula sa gitna patungo sa magkabilang dulo upang maiwasan ang plate warping o hindi pantay na pamamahagi ng stress.

2. Mga kinakailangan sa pangkabit: Higpitan hanggang ang mga ibabaw ng plato ay malapit nang magkadikit; sapat na ang katamtamang paghihigpit. Walang mga partikular na kinakailangan para sa paunang paghihigpit, panghuling paghihigpit, o mga limitasyon ng torque, at hindi rin kinakailangan ang mahigpit na kontrol sa preload.

3. Para sa multi-row bolt arrangement, higpitan ang bawat bolt nang paisa-isa at sunud-sunod; tiyakin na walang mga bolts na napalampas o hindi sapat na mahigpit.

V. Pagtatapos ng Hitsura at Proteksyon ng Tapos na Trabaho

1. Pagkatapos i-fasten, alisin ang mga debris at labis na metal filings mula sa paligid ng joint.

2. Suriin ang haba ng nakalantad na mga thread; ang pamantayan ay 2–3 thread. Palitan ng bolt ng naaangkop na haba kung ang nakalantad na bahagi ay masyadong mahaba o masyadong maikli.

3. Lagyan ng touch-up na anti-rust na pintura ang mga nakalantad na thread at mga lugar na apektado ng pagputol o impact.

4. Protektahan ang mga natapos na kasukasuan mula sa mabibigat na epekto o panlabas na abala.

VI. Quality Inspeksyon at Pagtanggap

1. Komprehensibong visual na inspeksyon

· Ang mga bolts, nuts, at washer ay nasa lahat at maayos na naka-install, na walang nawawala o hindi pagkakatugmang bahagi;

· Ang mga ibabaw ng koneksyon ay magkasya nang mahigpit nang walang nakikitang mga puwang;

· Ang mga nakalantad na thread ay sumusukat ng 2–3 mga thread, na nakakatugon sa mga pamantayan ng kalidad ng visual;

· Walang marka ng martilyo o pagkasira ng sinulid.

2. Functional na inspeksyon

Magsagawa ng mga target na spot check sa mga lugar na napapailalim sa vibration upang matiyak na walang loosening na nangyayari.

VII. Mga Pagbabawal sa Konstruksyon

1. Mahigpit na ipagbawal ang pagpapalaki o paglikha ng mga butas sa pamamagitan ng pagputol o pagsunog ng gas;

2. Mahigpit na ipinagbabawal ang pagpapalit ng mga high-strength bolts ng ordinaryong bolts sa primary load-bearing joints;

3. Ang mga spring washer ay hindi dapat i-install nang paatras o tinanggal;

4. Sa mga lugar na napapailalim sa madalas na panginginig ng boses, ang mga ordinaryong bolts ay hindi dapat gamitin bilang ang tanging paraan ng koneksyon na nagdadala ng pagkarga. Pinasimpleng Proseso

Paghahanda sa pagtatayo → Pag-align ng bahagi at pansamantalang pag-aayos → Pagpasok ng bolt + pagpupulong ng mga washer at nuts → Symmetrical tightening → Inspeksyon ng thread protrusion + anti-corrosion touch-up → Acceptance inspection

Mga Pangunahing Parameter ng Pagganap

Mga Pamantayan: GB/T 5780, GB/T 5782, GB/T 3098.1; inuri sa Class C (coarse) bolts at Class A/B (precision) bolts; karaniwang mga marka ng lakas: 4.6, 4.8, 5.6.

I. Batayang Materyal at Tigas

1. Mga karaniwang materyales: Low-carbon steel, Q235

2. Surface treatment: Plain finish, black oxide, hot-dip galvanizing, electrophoresis

3. Rockwell Hardness (HRC)

1. Mga baitang 4.6/4.8: ≤28 HRC

2. Baitang 5.6: 22–32 HRC

II. Mga Katangiang Mekanikal (Minimum na Halaga)

Tandaan: Ang mga ordinaryong bolts ay hindi napapailalim sa isang preload ng disenyo; Ang paglipat ng pagkarga ay umaasa sa pagkilos ng paggugupit at pagdadala.

III. Dimensional at Thread Tolerances

1. Katumpakan ng Thread

1. Class C (Coarse) Bolts: 8g (malaking tolerance, makabuluhang clearance sa pagitan ng bolt at hole wall; pinakakaraniwang ginagamit on-site)

2. Class A/B (Precision) Bolts: 6g (high precision, minimal fit clearance)

2. Pagpaparaya sa Haba: Nominal na haba ±2 mm

3. Shank Straightness: ‰ (bawat mille)

IV. Mga Parameter ng Konstruksyon at Pag-install

1. Thread Projection: 2–3 thread na naka-project sa kabila ng nut pagkatapos higpitan ay itinuturing na katanggap-tanggap

2. Mga Accessory ng Assembly

1. Pamantayan: Flat washer; idinagdag ang spring washer para sa mga nanginginig na bahagi (nagsisilbi lamang upang maiwasan ang pagluwag; hindi pinapataas ang kapasidad na nagdadala ng pagkarga)

3. Mga Kinakailangan sa butas

1. Class C (Coarse) Bolts: Ang maliit na on-site na pagpapalaki ng butas gamit ang file ay pinahihintulutan; ang pagpapalaki sa pamamagitan ng pagputol ng gas ay mahigpit na ipinagbabawal

2. Class A/B (Precision) Bolts: Mahigpit na ipinagbabawal ang pagpapalaki ng butas upang matiyak ang katumpakan ng akma

V. Mga Katangian sa Pagganap

1. Slip Resistance: Walang preload; mahinang slip resistance sa contact surface; hindi angkop para sa mga joints na napapailalim sa alternating dynamic load o matinding vibration

2. Reusability: Maaaring i-disassemble at muling gamitin nang maraming beses

3. Katigasan ng Koneksyon: Medyo mababa ang katigasan; madaling kapitan ng madulas na pagpapapangit sa ilalim ng pagkarga

VI. Saklaw ng Aplikasyon

1. Standard Steel Connection Bolts para sa Konstruksyon: Inilaan lamang para sa pansamantalang pag-aayos, pangalawang istruktura, at static-load na mga pantulong na bahagi

2. Ipinagbabawal na Paggamit: Hindi dapat gamitin para sa pangunahing load-bearing joints gaya ng steel frame beam-to-column connections, crane beam, o long-span trusses; hindi maaaring palitan ang mataas na lakas ng bolts

FAQ

Q1: Ano ang pagkakaiba sa pagitan ng Class C at Class A/B bolts?

A: Ang Class C bolts ay magaspang/komersyal na grado na may mas malaking shank tolerance at mas malaking clearance sa pagitan ng bolt at hole wall. Ang mga ito ang pinakamalawak na ginagamit na uri para sa pansamantalang pag-aayos at mga pangalawang istruktura dahil pinapayagan nila ang mga menor de edad na on-site na pagsasaayos ng alignment ng butas. Ang Class A/B bolts ay precision/refined grade na may tight fit na clearance at pare-parehong pamamahagi ng load, na ginagamit para sa mga base ng kagamitan at precision splicing joints.

Q2: Maaari bang gamitin ang mga ordinaryong bolts sa halip na mga high-strength bolts?

A: Hindi. Ang mga ordinaryong bolts (Grade 4.6/4.8/5.6) ay walang design preload, mababang lakas, at mahinang resistensya sa madulas at vibration. Ang mga ito ay mahigpit na ipinagbabawal para sa paggamit sa mga pangunahing load-bearing joints tulad ng steel beam-to-column connections, crane girder, at long-span trusses. Ang mga high-strength bolts (Grade 8.8/10.9) ay dapat gamitin para sa lahat ng kritikal na structural na koneksyon.

Q3: Ano ang layunin ng spring washer?

A: Ang spring washer ay nagbibigay ng elastic lock upang maiwasan ang pagluwag sa ilalim ng vibration. Naka-install ito sa pagitan ng flat washer at nut. Para sa mga karaniwang aplikasyon ng static load, sapat na ang isang flat washer lamang. Para sa vibrating equipment, crane-adjacent structure, o dynamic na kondisyon ng pagkarga, inirerekomenda ang spring washer ngunit hindi pa rin nagbibigay ng parehong anti-loosening performance gaya ng high-strength bolt pre-tension.

Q4: Maaari bang gamitin muli ang mga ordinaryong bolts?

A: Oo. Hindi tulad ng torque shear high strength bolts, ang mga ordinaryong bolts ay maaaring i-disassemble at muling gamitin nang maraming beses nang hindi nakompromiso ang kanilang load-bearing capacity, basta't ang mga thread at shank ay hindi nasira. Ginagawa nitong perpekto ang mga ito para sa mga pansamantalang pag-aayos, mga access point sa pagpapanatili, at mga bahagi na napapailalim sa pagbabago sa hinaharap.

Q5: Paano pumili sa pagitan ng plain finish, black oxide at hot-dip galvanizing?

A: Ang plain finish / black oxide ay angkop lamang para sa mga tuyong panloob na kapaligiran. Ang hot-dip galvanizing ay kinakailangan para sa panlabas na pagkakalantad, mahalumigmig na mga kondisyon, o kinakaing unti-unti na mga kapaligiran; nagbibigay ito ng 8-10 taon ng corrosion resistance. Para sa mga pandekorasyon na aplikasyon na may pangunahing proteksyon sa kaagnasan, magagamit ang electrophoresis coating.
