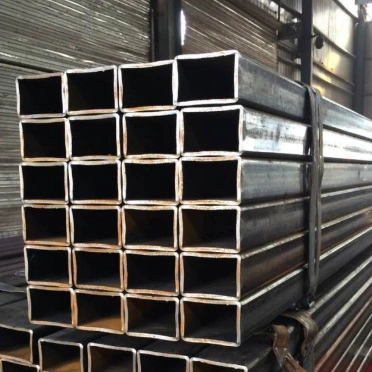

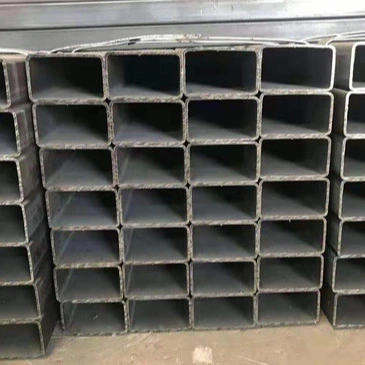

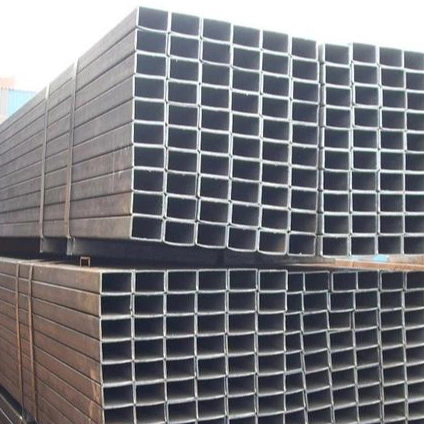

Parihabang Hollow Structural Steel Tubes

Ang Rectangular Hollow Structural Steel Tubes ay malawakang ginagamit sa mga aplikasyon tulad ng steel beam at column, curtain wall framing, enclosure frameworks, equipment racks, guardrails, at construction machinery. Ang mga ito ay epektibong nagsisilbi bilang pangunahing mga bahagi na nagdadala ng pagkarga habang angkop din para sa iba't ibang mga hugis ng arkitektura at mga istruktura ng enclosure.

Mga Tampok ng Produkto

I. Structural at Mechanical na Katangian

1. Ang hollow rectangular cross-section ay nagbibigay ng mataas na higpit laban sa baluktot at lateral displacement sa magkabilang direksyon. Nag-aalok ito ng higit na paglaban sa pamamaluktot at pag-ilid na pagpapapangit kumpara sa mga pabilog na tubo o karaniwang mga hugis ng istrukturang bakal, na tinitiyak ang matatag na pangkalahatang katatagan ng istruktura.

2. Tinitiyak ng pare-parehong cross-sectional na hugis at patag na mukha ang pantay na pamamahagi ng load. Ang mga indibidwal na tubo ay maaaring makatiis ng makabuluhang patayo at pahalang na pagkarga, kadalasang direktang nagsisilbing mga pangunahing miyembro na nagdadala ng pagkarga.

3. Available sa mga welded at seamless na uri: Ang mga welded rectangular tubes ay nag-aalok ng mataas na cost-effectiveness para sa mga karaniwang kondisyon ng operating; walang putol na mga rectangular tube, kulang sa weld seams, nagbibigay ng higit na lakas, pressure resistance, at fatigue performance, na ginagawa itong perpekto para sa heavy-load at cyclic loading na mga sitwasyon.

II. Hitsura at Katangian ng Pag-install

1. Ang mga patag na panlabas na ibabaw ay nagpapadali sa pag-splice, pag-overlay, at pag-mount ng flush. Ang mga ito ay magkasya nang mahigpit laban sa pinahiran ng kulay na bakal na mga sheet, mga panel, at mga bahagi ng enclosure, na tinitiyak ang malinis na pagtatapos at pag-seal sa gilid sa panahon ng pagtatayo.

2. Pinagsasama ng matatalim na gilid at isang pare-parehong profile ang paggana na nagdadala ng pagkarga sa aesthetic appeal, na ginagawang angkop ang mga ito para sa mga facade ng arkitektura, landscape framework, at iba pang proyektong nakatuon sa disenyo.

3. Para sa isang ibinigay na kapasidad na nagdadala ng pagkarga, mas magaan ang mga ito kaysa sa mga seksyon ng solidong bakal, na epektibong binabawasan ang kabuuang pagkarga ng istruktura at nakakatipid sa mga gastos sa materyal.

III. Mga Katangian ng Pagproseso at Koneksyon

1. Maaari silang i-cut, beveled, baluktot, drilled, at welded. Ang pangalawang pagpoproseso ay diretso, na nagpapadali sa maginhawang on-site construction.

2. Maraming gamit na paraan ng koneksyon—kabilang ang welding, bolting, at riveting—nagtatampok ng mga simpleng disenyo ng joint at mataas na kahusayan sa pag-install.

3. Malawak na hanay ng mga pagtutukoy, na sumasaklaw sa lahat mula sa maliliit na pandekorasyon na tubo hanggang sa malalaking-section na load-bearing tubes, na nagbibigay-daan para sa flexible na pagpili.

IV. Paglaban sa Kaagnasan at Mga Katangian ng Pagganap

1. Ibinibigay sa isang "itim" (hindi pinahiran) na estado; tugma sa iba't ibang anti-corrosion treatment tulad ng hot-dip galvanizing, cold galvanizing, painting, at powder coating, na ginagawang angkop ang mga ito para sa parehong panloob at panlabas na kapaligiran (tuyo o basa).

2. Magandang malamig at mainit na kakayahang magamit; matatag na mekanikal na katangian sa loob ng karaniwang mga saklaw ng temperatura ng pagpapatakbo.

V. Mga Limitasyon ng Produkto

1. Ang konsentrasyon ng stress ay nangyayari sa mga sulok; ang mga lugar na ito ay madaling kapitan ng pinsala sa pagkapagod sa ilalim ng matinding epekto o paulit-ulit na cyclic loading.

2. Mahina ang pagiging angkop para sa transportasyon ng likido; bihirang ginagamit para sa mga sistema ng piping, dahil ang mga ito ay pangunahing idinisenyo para sa mga structural load-bearing at framework application.

3. Ang mataas na gastos sa produksyon para sa malalaking detalye, makapal na pader na walang putol na parihabang tubo ay nagreresulta sa mga presyong mas mataas kaysa sa mga welded na bersyon.

Mga Gamit at Saklaw ng Aplikasyon

I. Pangunahing Gamit

1. Mga Pangunahing Bahagi ng Structural

Ginagamit para sa mga factory frame, portal frame, box-section beam at column, vertical column, trusses, at floor support; isang core load-bearing material sa steel construction.

2. Pagbuo ng mga Sobre at Kurtinang Pader

External wall framing (girts/studs), skylight frame, door at window frame, roof purlins, at edge-trim framing; walang putol na isinasama sa mga profiled steel sheet at iba pang materyales sa panel.

3. Mga Enclosure at Proteksiyong Pasilidad

Bakod sa perimeter ng pabrika, mga guardrail sa kalsada, mga handrail ng hagdan, mga rehas ng balkonahe, mga frame ng hoarding ng site, at mga poste ng safety net.

4. Mga Frame ng Kagamitan at Makinarya

Mga base ng makina, rack ng kagamitan, frame ng workbench, racking ng warehouse, container frame, at framework ng chassis ng sasakyan.

5. Engineering at Pansamantalang Pasilidad

Stage trusses, greenhouse frameworks, pansamantalang construction site hoarding, shoring/support structures, at modular building frameworks.

6. Dekorasyon at Arkitektural na mga Istraktura

Mga istruktura ng landscape, panlabas na tampok na arkitektura, panloob na pandekorasyon na framing, at display cabinet/booth frameworks; pinagsasama ang kakayahang magdala ng pagkarga sa aesthetic appeal.

II. Saklaw ng Application ng Rectangular Hollow Structural Steel Tubes

1. Steel Structure Engineering: Mga beam, column, at bracing system para sa mga pang-industriyang planta, bodega, stadium, at prefabricated na gusali.

2. Dekorasyong Arkitektural: Pagbuo ng mga kurtinang dingding, pinto at bintana, panloob/panlabas na mga tampok na arkitektura, at exhibition stand.

3. Munisipyo at Transportasyon: Mga guardrail sa kalsada, mga pag-imbak ng konstruksyon ng munisipyo, landscape pergolas, at mga framework ng shelter ng bus.

4. Paggawa ng Makinarya: Mga frame para sa pangkalahatang layunin na kagamitan, makinarya sa konstruksiyon, makinarya sa agrikultura, at kagamitang pang-logistik.

5. Warehousing at Logistics: Heavy-duty racking, storage platform, at container auxiliary structures.

6. Agrikultura, Panggugubat at Paghahalaman: Mga greenhouse, mga balangkas ng shelter ng hayop, at bakod sa agrikultura.

Gabay sa Pagpili

· Welded Rectangular Tubes: Pangunahing uri ng produkto na nag-aalok ng mataas na cost-performance; malawakang ginagamit para sa karaniwang mga aplikasyon tulad ng pangkalahatang pagkarga, mga sobre ng gusali, dekorasyon, at mga guardrail.

· Seamless Rectangular Tubes: Superior strength, fatigue resistance, at pressure-bearing capacity; pangunahing ginagamit para sa mga application na mabibigat, paikot na pag-load, mga frame ng makinarya na may mataas na detalye, at mabibigat na bahagi ng engineering.

Mga Pangunahing Parameter ng Pagganap

Mga Pamantayan sa Pagpapatupad: GB/T 6728-2017 "Cold-formed hollow structural sections"; GB/T 3094-2012 "Mga malamig na iginuhit na walang tahi na parisukat at parihabang bakal na tubo"

I. Mga Karaniwang Materyales at Mechanical na Katangian

Mga Karagdagang Pangkalahatang Parameter:

· Modulus ng Elasticity: 2.06 × 10⁵MPa

· Densidad: 7.85 g/cm³

· Standard Operating Temperature: -20°C hanggang 200°C

II. Sistema ng Pagtutukoy at Dimensyon

1. Paraan ng Pagtatalaga

Mga Panlabas na Dimensyon: Haba × Lapad × Kapal ng Pader (Yunit: mm); Halimbawa: 100×50×3.0

2. Mga Kategorya ng Laki ng Mainstream

· Maliit (Dekorasyon / Enclosure / Guardrail): 20×10, 30×20, 40×20, 50×30; Kapal ng pader: 1.2–2.5 mm

· Katamtaman (Keel / Purlin / Standard Beams & Column): 60×40, 80×40, 80×60, 100×50; Kapal ng pader: 2.0–5.0 mm

· Malaki (Pangunahing Column at Beam / Heavy-duty Trusses): 120×80, 150×100, 200×100, 250×150; Kapal ng pader: 4.0–12.0 mm

3. Mga Haba at Pagpapahintulot

· Karaniwang Haba: 6 m, 9 m, 12 m; magagamit ang mga custom na haba

· Pagpaparaya sa Panlabas na Dimensyon: ±0.8%

· Pagpapaubaya sa Kapal ng Pader: Karaniwang welded pipe ±10%; Seamless pipe ±7.5%

4. Formula ng Teoretikal na Pagkalkula ng Timbang

W (kg/m) = 0.00785 × [(B + H) × 2 − 4t] × t (B = Long side, H = Short side, t = Wall kapal)

III. Structural Mechanical Properties

1. Rectangular Hollow Structural Steel Tubes Ang mga rectangular na seksyon ay nag-aalok ng mataas na bidirectional bending stiffness (kasama ang malalakas at mahinang axes) at superior lateral stability at torsional resistance kumpara sa mga solong profile tulad ng mga circular tube o H-beam, na nagreresulta sa matatag na pangkalahatang structural stability.

2. Mga Katangian sa Pagproseso

· Pagsubok sa Baluktot: May kakayahang 90° malamig na baluktot sa temperatura ng silid nang walang pag-crack o delamination sa liko.

· Pagsusuri sa Pag-flatte: Lumalaban sa compression sa mga tinukoy na dimensyon nang walang pag-crack sa dingding.

1. Mga Katangian ng Stress: Ang bahagyang konsentrasyon ng stress ay nangyayari sa mga sulok; hindi angkop para sa mga application na kinasasangkutan ng mga high-frequency na alternating impact load.

IV. Pag-uuri ng Produkto at Mga Pagkakaiba sa Pagganap

V. Paggamot sa Ibabaw at Proteksyon sa Kaagnasan

1. Karaniwang Kundisyon: Itim na tapusin (hot-rolled oxide surface).

2. Mga Karaniwang Paraan ng Proteksyon sa Kaagnasan: Hot-dip galvanizing, cold galvanizing, electrostatic powder coating, anti-corrosion painting, at fluorocarbon coating.

3. Hot-dip Galvanizing Reference: Average na kapal ng zinc coating ≥85 μm; ang panlabas na tibay ay lumampas sa 15 taon.

VI. Mga Paraan ng Koneksyon

· Pangunahin: Bevel welding, full-penetration welding (mainstay para sa konstruksyon).

· Pangalawa: High-strength bolted connections, self-tapping screws, riveting.

· Tugma sa iba't ibang steel structural assemblies, kabilang ang mga color steel sheet, H-beam, at angle steel.

VII. Angkop at Ipinagbabawal na Aplikasyon

Angkop

Mga beam at column ng pang-industriya na planta, pag-frame sa dingding ng kurtina, mga balangkas ng enclosure, mga guardrail at fencing, racking ng bodega, mga frame ng kagamitan, mga istraktura ng landscape, at mga istrukturang gawa sa bakal.

Hindi Angkop

High-pressure fluid transport, high-temperature/high-pressure na piping, at mga pangunahing istruktura ng heavy-duty na kagamitan na napapailalim sa matinding epekto o mataas na frequency na pagkapagod.
