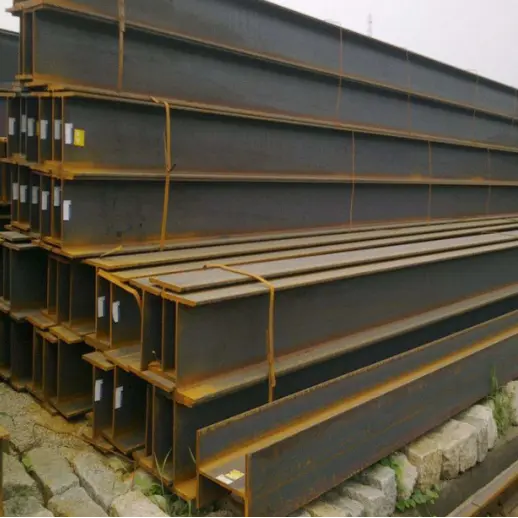

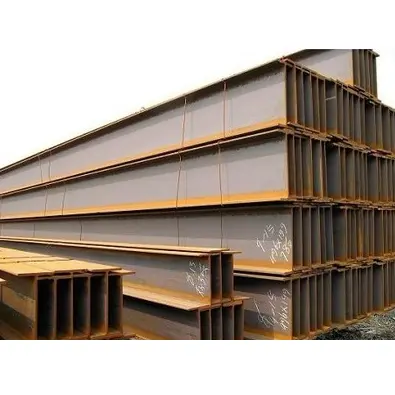

Hot Rolled Structural H Beam Steel

Ano ang mga katangian ng Hot Rolled Structural H Beam Steel?

I. Structural at Mechanical na Katangian

1. Mahusay na Sectional Mechanics: Nagtatampok ng pare-parehong kapal ng flange at parallel na panloob at panlabas na ibabaw, ang modulus ng seksyon ay pantay na ipinamamahagi. Nag-aalok ang mga ito ng superior bending, shear, at torsional resistance kumpara sa standard I-beams, na nagreresulta sa mataas na load-bearing efficiency.

2. Matatag Pangkalahatang Pagganap: Nabuo sa pamamagitan ng pinagsamang mataas na temperatura na mainit na rolling na walang welded joints, nagpapakita sila ng mababang natitirang stress at lumalaban sa deformation at crack, na tinitiyak ang mataas na kaligtasan sa istruktura.

3. Mataas na Rigidity at Stability: Ang malakas na pangkalahatang katigasan ay epektibong lumalaban sa mga vertical load, horizontal wind pressure, at seismic forces, na ginagawa itong perpekto para sa long-span, high-load-bearing beams at columns.

II. Mga Katangiang Pang-ekonomiya at Materyal

1. Magaan at Mahusay sa Materyal: Nangangailangan sila ng mas kaunting materyal kaysa sa tradisyonal na istrukturang bakal na mga seksyon para sa parehong kapasidad na nagdadala ng pagkarga, na epektibong nakakabawas sa patay na timbang ng gusali at mga gastos sa pundasyon.

2. Standardized Specifications: Comprehensive specifications sa buong HW, HM, at HN series, na sinamahan ng sapat na stock, pinapadali ang madaling pagpili at pagkuha.

III. Mga Katangian sa Konstruksyon at Paggamit

1. Mataas na Kahusayan sa Pag-install: Ang regular na geometry at mataas na katumpakan ng magkasanib na katumpakan ay nagbibigay-daan para sa iba't ibang paraan ng koneksyon (tulad ng bolting at welding), na nagreresulta sa mas maikling oras ng pagtatayo sa lugar.

2. Malawak na Pagbagay: Angkop para sa direktang paggamit sa mga beam, column, platform, at suporta. Kapag ipinares sa mga anti-corrosion coatings o hot-dip galvanizing, ang mga ito ay angkop para sa panloob at panlabas na paggamit, pati na rin sa karaniwan o kinakaing unti-unti na mga kapaligiran.

3. Dali ng Pagproseso: Madaling gupitin, i-drill, at hinangin gamit ang mga stiffener at mga plate ng koneksyon upang matugunan ang magkakaibang mga kinakailangan sa koneksyon sa istruktura.

Mga Gamit at Saklaw ng Aplikasyon

I. Pangunahing Gamit

1. Load-Bearing Column: Pangunahing ginagamit ang Wide Flange (HW) type, ang mga ito ay nagsisilbing pangunahing vertical load-bearing component, naglilipat ng mga vertical load at tinitiyak ang pangkalahatang katatagan ng istruktura.

2. Mga Frame Beam at Column: Ang mga seksyon ng Medium-flange (HM) ay angkop para sa mga steel frame system, na humahawak sa parehong mga vertical load at lateral forces.

3. Pangunahin at Pangalawang Beam: Ang mga seksyon ng Narrow-flange (HN) ay ang pinakamalawak na ginagamit; sinusuportahan ng mga ito ang mga kargada sa sahig at bubong at mainam para sa mahabang haba ng sahig at mga sistema ng bubong.

4. Mga Bahagi ng Bracing/Support: Ginagamit para sa paggawa ng mga suporta sa kagamitan, mga suporta sa pipe rack, mga platform ng pagpapanatili, mga base ng roof purlin, atbp.

5. Composite Structures: Pinagsama sa kongkreto upang bumuo ng steel-concrete composite beam at column para gamitin sa maraming palapag at matataas na gusali.

II. Saklaw ng Aplikasyon

1. Mga Gusaling Pang-industriya

Iba't ibang pabrika, bodega, pagawaan, at crane beam system na may istrukturang bakal; Ang mga hot-rolled structural H-beam ay ang pangunahing materyal para sa mga istrukturang bakal na pang-industriya.

2. Pampubliko at Sibil na Gusali

Malaking espasyo, mahahabang istruktura tulad ng mga stadium, exhibition center, transport hub (istasyon/airport), shopping mall, mga gusali ng opisina, at maraming palapag na residential complex.

3. Munisipyo at Imprastraktura

Mga urban utility tunnel, bridge pier, pedestrian overpass, municipal hoarding support, at frameworks para sa malalaking billboard sa labas.

4. Bagong Enerhiya at Mga Pansuportang Proyekto

Photovoltaic (PV) mounting structures, wind turbine base, energy storage facility, at steel frameworks para sa bagong imprastraktura ng enerhiya.

5. Iba pang mga Patlang

Mga malalaking base ng kagamitan, mga pang-industriya na platform, mga suporta sa deck ng barko, mga sistema ng logistik at warehouse racking, at mga gawang gusaling bakal.

Pangunahing Mga Parameter ng Pagganap ng Hot Rolled Structural H Beam Steel

Mga Executive Standards: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Mga Karaniwang Materyales at Mechanical na Katangian

II. Mga Panuntunan sa Pag-uuri ng Seksyon at Pagtatalaga

1. Pag-uuri

· HW (Wide-flange H-beam): Flange width ≈ section height; pangunahing ginagamit para sa mga column.

· HM (Medium-flange H-beam): Katamtamang lapad ng flange; pangunahing ginagamit para sa mga frame beam at column.

· HN (Narrow-flange H-beam): Mataas na lalim ng seksyon at makitid na flanges; pangunahing ginagamit para sa pangunahin at pangalawang beam (pinakamataas na dami ng paggamit).

2. Format ng Pagtatalaga: Taas H × Flange Lapad B × Web Thickness t1 × Flange Thickness t2. Halimbawa: HN400×200×8×13.

III. Mga Pagpapaubaya sa Dimensyon at Hugis

1. Sectional Dimensional Deviation: Mahigpit na sumusunod sa mga pambansang limitasyon sa pamantayan upang matiyak ang katumpakan sa panahon ng pag-splice at pag-install.

2. Straightness (Camber/Sweep): ≤2mm bawat metro; kabuuang paglihis na hindi hihigit sa 0.2% ng kabuuang haba.

3. Twist: Walang makabuluhang torsional deformation sa buong haba; nakakatugon sa mga kinakailangan sa pag-install ng istraktura ng bakal.

4. Nakapirming Haba: Mga karaniwang pagtutukoy. 6m/9m/12m; magagamit din ang pasadyang pagputol batay sa mga guhit.

IV. Mga Katangian sa Ibabaw at Pagproseso

1. Kondisyon ng paghahatid: Hot-rolled "black" finish (na may mill scale).

2. Surface treatment: Angkop para sa kasunod na pag-alis ng kalawang, pagpipinta, patong na lumalaban sa sunog, at hot-dip galvanizing; madaling ibagay sa parehong panloob at panlabas na kapaligiran.

3. Processability: Maaaring i-cut, drilled, welded, at baluktot; angkop para sa paggawa ng iba't ibang mga koneksyon sa istruktura.

V. Mga Parameter ng Operating Environment

1. Karaniwang temperatura ng pagpapatakbo: [Range] °C.

2. Mga kundisyon sa mababang temperatura: Dapat pumasa sa pagsubok sa epekto sa mababang temperatura para magamit sa sobrang lamig na mga rehiyon.

3. Corrosion resistance: Ang base na materyal ay walang likas na corrosion resistance; Ang proteksyon sa ibabaw ay ipinag-uutos sa mga kinakaing unti-unti na kapaligiran.

VI. Structural Load-Bearing Characteristics

1. Pare-parehong kapal ng flange at magkatulad na panloob/panlabas na ibabaw; mataas na seksyon ng modulus na may mahusay na pagtutol sa baluktot, pag-ilid na displacement, at pamamaluktot.

2. Integraly hot-rolled (walang welded joints); mababang natitirang stress; lumalaban sa pagpapapangit o pag-crack sa ilalim ng pangmatagalang paglo-load.

3. Superior lateral stiffness kumpara sa standard I-beams; mainam para sa mga istruktura at gusaling may mahabang haba na napapailalim sa malakas na pagkarga ng hangin.

Talaan ng Pagtutukoy
