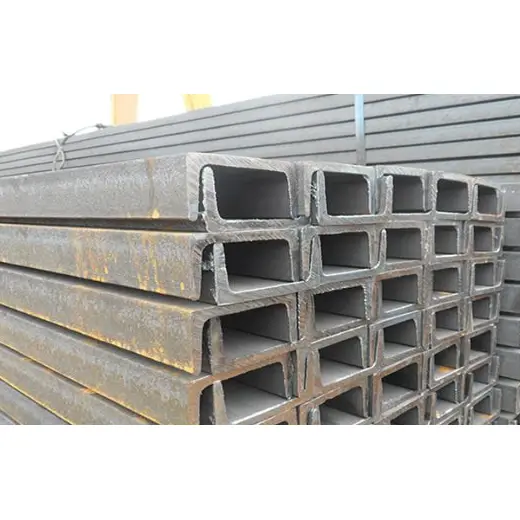

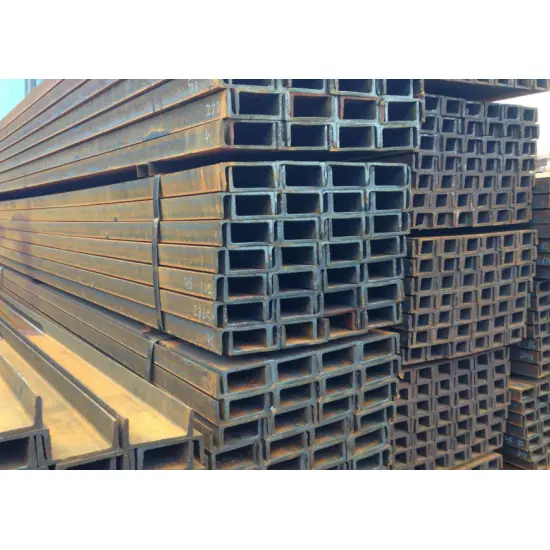

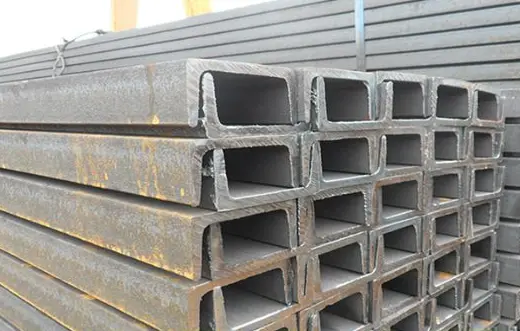

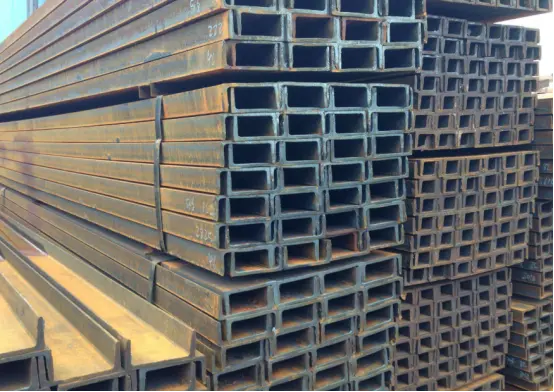

Mga Seksyon ng Hot Rolled Structural Steel Channel

Ang Hot Rolled Structural Steel Channel Sections ay sumusunod sa pambansang pamantayang GB/T 706-2016 at ginawa gamit ang pinagsamang proseso ng hot-rolling. Nagtatampok ang mga ito ng cross-section na hugis C (single-sided opening). Ang mga modelo ay inuri ayon sa taas ng seksyon, na may karagdagang mga subdivision (a, b, c) na nagsasaad ng tumaas na kapal para sa parehong taas. Ang mga produkto ay magaan, madaling iproseso, at cost-effective. Bagama't ang mga indibidwal na seksyon ay may limitadong lateral stiffness at torsional resistance—na ginagawang angkop ang mga ito lalo na para sa pangalawang load-bearing components—ang pagsasama-sama ng dalawang seksyon (back-to-back) na may connecting plates ay makabuluhang nagpapabuti sa pangkalahatang mekanikal na pagganap.

Ang HAISHENG ay nag-aalok ng isang buong hanay ng mga pangunahing modelo ng hot-rolled channel section, bawat isa ay sinamahan ng isang komprehensibong ulat ng pagsubok ng materyal. Angkop ang mga ito para sa iba't ibang auxiliary load-bearing application, kabilang ang mga pang-industriyang planta, mga proyekto sa munisipyo, mga sistema ng MEP/HVAC, at mga pansamantalang istruktura. Nagbibigay kami ng kumpletong hanay ng mga anti-corrosion treatment—kabilang ang pagtanggal ng kalawang, pagpipinta, at hot-dip galvanizing—upang matugunan ang maramihang pangangailangan sa pagbili ng mga proyekto sa ibang bansa.

I. Mga Pamantayan sa Produkto

Ang produksyon, mga dimensional na tolerance, at mekanikal na katangian ng Hot Rolled Structural Steel Channel Sections ay sumusunod sa pambansang pamantayan: GB/T 706-2016 "Hot-rolled structural steel sections."

Mga pamantayang mekanikal para sa mga batayang materyales na bakal: GB/T 700 at GB/T 1591.

II. Mga Pangunahing Tampok ng Produkto

2.1 Cross-section at Mechanical Properties

1. Nagtatampok ng single-sided open channel cross-section; Ang mga indibidwal na miyembro ay nagpapakita ng katamtamang lateral stiffness at medyo mahinang torsional resistance, na ginagawa itong hindi angkop para sa paggamit bilang mga standalone na pangunahing column sa matataas na gusali o pangunahing load-bearing beam para sa mahabang span.

2. Ginawa sa pamamagitan ng pinagsamang proseso ng hot-rolling na walang welded joints, na nagreresulta sa mababang panloob na natitirang stress. Ang istraktura ay matatag at maaasahan, lumalaban sa pag-crack at pagpapapangit sa ilalim ng pangmatagalang paglo-load.

2.2 Mga Pakinabang sa Pagkuha at Gastos

1. Tinitiyak ng sapat na stock ng mga karaniwang modelo ng merkado at matatag na mga channel sa pagkuha ang mababang presyo ng unit at nakokontrol na kabuuang gastos sa proyekto.

2. Ang mas magaan na self-weight para sa parehong kapasidad na nagdadala ng pagkarga ay epektibong binabawasan ang kabuuang bigat ng istraktura ng bakal pati na rin ang mga gastos sa transportasyon at pagtaas.

2.3 Mga Bentahe ng On-site na Paggawa at Konstruksyon

1. Ang mga seksyon ng hot-rolled structural steel channel ay maaaring malayang gupitin, i-drill, welded, at baluktot; walang mga limitasyon sa proseso para sa on-site na pangalawang katha, na nagbibigay-daan para sa flexible joint assembly.

2. Ang compact size at mababang self-weight ay nagbibigay-daan sa paghawak at pag-angat na makumpleto gamit ang manual labor at small-scale equipment, na makabuluhang nagpapaikli sa on-site construction schedule.

3. Tugma sa parehong bolted at welded na koneksyon; ay maaaring ipares sa iba't ibang steel plate at mga seksyon upang makumpleto ang pinagsamang pagpupulong.

2.4 Proteksyon sa Kaagnasan at Pag-angkop sa Kapaligiran

1. Ibinibigay sa isang hot-rolled "black" state (na may mill scale) at walang paunang inilapat na anti-corrosion coating.

2. Ang mga anti-corrosion treatment—gaya ng paggiling/pag-alis ng kalawang, anti-rust primer application, hot-dip galvanizing, o powder coating—ay maaaring ilapat kung kinakailangan; angkop para sa paggamit sa mga tuyong panloob na kapaligiran o panlabas na kapaligiran na may banayad na kaagnasan.

2.5 Mga Bentahe ng Pinagsamang Paggamit at Limitasyon

1. Mga bentahe ng pinagsamang paggamit: Ang pagsali sa dalawang seksyon ng channel nang pabalik-balik sa mga connecting plate ay makabuluhang nagpapahusay sa lateral stiffness at torsional resistance, na nakakatugon sa katamtamang mga kinakailangan sa pagdadala ng pagkarga.

2. Mga Limitasyon: Dahil sa open-section structure, hindi sila maaaring gamitin para sa high-rise building main frames, ultra-long-span heavy-load main girder, o kritikal na load-bearing joints na napapailalim sa high wind pressure; ang mga ito ay angkop lamang para sa mga enclosure system, bracing, at pangalawang load-bearing na mga bahagi.

III. Mga Pangunahing Sitwasyon ng Application

3.1 Mga Pangunahing Paggamit ng Mga Seksyon ng Hot Rolled Structural Steel Channel

1. Factory wall at roof purlins: Ipinares sa H-beam main girder para ma-secure ang profiled steel cladding panel at maglipat ng mga patayong karga mula sa bubong at dingding.

2. Mga suporta para sa iba't ibang kagamitan at piping: Ginagamit para sa mga pipe rack at hanger (kabilang ang mga HVAC system sa mga gusali), mga base ng kagamitan, at mga suporta sa cable tray sa mga kemikal na planta at power station. 3. Magaan na mga bahagi ng framing: Mga partition wall stud, mga frame ng pinto at bintana, mga framework ng pag-iimbak ng site, at mga pangalawang miyembro na nagdadala ng pagkarga.

4. Industrial platform at walkway accessories: Maintenance walkway beams, platform step supports, at guardrail posts/handrail base.

5. Reinforcement at naka-embed na mga bahagi: Naka-embed na steel plate, beam at column stiffeners, at auxiliary steel para sa suporta sa pundasyon.

6. Pansamantalang mga pasilidad sa pagtatayo: Prefabricated na mga balangkas ng gusali, scaffolding base, at pansamantalang mga suportang pangkaligtasan sa paghuhukay.

3.2 Mga Aplikasyon sa buong industriya

1. Mga gusaling pang-industriya: Enclosure at support system para sa mga light industrial na planta, bodega, workshop, at mga pasilidad sa pag-iimbak ng hilaw na materyales.

2. Munisipal na imprastraktura: Mga hadlang sa kaligtasan sa tabing daan, mga panlabas na balangkas ng billboard, maliliit na daanan ng pedestrian, at mga suporta sa linya ng utility ng munisipyo.

3. M&E at HVAC engineering: Ductwork at mga espesyal na kagamitan na sumusuporta/hanger para sa mga kemikal na planta, mga istasyon ng kuryente, at mga gusali ng opisina.

4. Mga simpleng istrukturang sibil: Mga carport, canopy, prefabricated na cabin, at simpleng rural storage shed.

5. Logistics at warehousing: Magaan na storage racking at cargo sorting platform frameworks.

6. Iba pang mga accessory: Mga base para sa construction machinery, agricultural machinery chassis, at maliliit na auxiliary steel structures para sa marine vessel.

V. Mga Pangunahing Kalamangan ng HAISHENG Factory Supply

Direktang supply mula sa pinagmumulan ng tagagawa: In-house na warehousing para sa Hot Rolled Structural Steel Channel Sections ay nag-aalis ng mga middleman markup, na nag-aalok ng makabuluhang mga pakinabang sa gastos para sa malakihang pagbili ng proyekto sa ibang bansa.

Matatag na stock sa lahat ng mga detalye: Sapat na buong taon na imbentaryo ng mga laki ng pangunahing channel ng bakal (No. 5 hanggang 25a); sumusuporta sa mga batch na pagpapadala at mabilis na pagtugon sa mga kagyat na order ng proyekto.

Komprehensibong kalidad ng inspeksyon at traceability: Bawat batch ng hot-rolled structural steel channel sections ay may mga orihinal na mill certificate at mechanical property test reports; sumusuporta sa third-party na muling inspeksyon upang matugunan ang mga pamantayan sa pagtanggap ng proyekto sa ibang bansa.

One-stop processing services: Sinusuportahan ang fixed-length cutting, pagsuntok, baluktot, welded prefabrication, at custom na hot-dip galvanizing; nag-aalok din ng bundle na pag-export ng mga H-beam, I-beam, naka-embed na plate, at high-strength bolts. Standardized export packaging: moisture-proof at rust-resistant wooden pallets o film wrapping; kasama ang mga sertipiko ng pagsunod at mga materyal na sertipikasyon sa parehong Chinese at Ingles upang matiyak ang maayos na customs clearance at on-site na pagtanggap.

IV. Mga Pangunahing Parameter ng Pagganap ng Produkto

4.1 Batayang Materyal na Mechanical na Katangian

Mga karagdagang tagapagpahiwatig ng mekanikal:

V-notch impact energy sa normal na temperatura: Q235B ≥27J; Q355B ≥34J

Modulus ng elasticity E ≈ 2.06×10⁵ MPa

4.2 Panuntunan sa Pagmamarka at Mga Karaniwang Sukat

Detalye ng pagmamarka Simbolo: [ Format: Taas × Flange Width × Web Thickness, hal. [10# = 100×48×5.3mm Ang mga modelong may magkaparehong taas ay nahahati sa mga grado ng a/b/c, na may mas malalawak na flanges at mas makapal na web para sa mas mataas na kapasidad ng tindig.

4.3 Mga Katangiang Mekanikal ng Seksyon (Mga Karaniwang Sukat)

[10# Moment of inertia Ix ≈ 198 cm⁴ Modulus ng seksyon Wx ≈ 39.7 cm³ Radius ng gyration ix ≈ 3.95 cm

[20a# Moment of inertia Ix ≈ 1780 cm⁴ Section modulus Wx ≈ 178 cm³ Radius of gyration ix ≈ 7.86 cm Katangian: Magandang baluktot na resistensya kasama ang malakas na X-axis, mahinang lateral stiffness at torsion resistance sa mahinang Y-axis, at hindi angkop para sa indibidwal na beam na beam.

4.4 Pagpaparaya sa Dimensyon at Hugis

Mga karaniwang nakapirming haba: 6m, 9m, 12m, available ang custom cutting

Taas h tolerance: ±1.5~3.0mm (nag-iiba ayon sa laki ng modelo)

Flange width b tolerance: ±1.5~2.0mm

Straightness: ≤2mm bawat metro, kabuuang straightness ≤0.2% ng kabuuang haba

Torsyon: ≤1.5mm bawat metro

4.5 Pagganap sa Machining at Ibabaw

Kondisyon ng paghahatid: Hot rolled black surface na may oxide scale

Machinability: Madaling pagputol, pagbabarena, hinang at baluktot para sa on-site na katha

Mga opsyon sa anti-corrosion: Derusting + primer painting, hot-dip galvanizing, plastic spraying

4.6 Temperatura ng Serbisyo at Mga Limitasyon sa Pagkarga

Naaangkop na hanay ng temperatura: -20 ℃ ~ 80 ℃

Katangian ng pag-load: Buksan ang cross-section na may mababang lateral stiffness at mahinang torsion resistance; angkop para sa simpleng sinusuportahang uniaxial bending na mga miyembro, ipinagbabawal para sa matataas na mga pangunahing frame, mahabang-span na mga pangunahing beam at mga pangunahing bahagi ng wind-load bearing

Paraan ng koneksyon: Bolted o welded; Ang double channel na back-to-back na pagpupulong ay lubos na nagpapabuti sa pangkalahatang katigasan

V. FAQ:

T: Maaari bang gamitin nang mag-isa ang channel steel bilang isang load-bearing vertical column para sa mga high-rise frame?

A: Hindi inirerekomenda. Ang Hot Rolled Structural Steel Channel Sections ay may bukas na cross-section sa isang gilid, na nagreresulta sa mahinang lateral stiffness at torsional resistance; ang paggamit ng mga ito nang nag-iisa ay ginagawa silang madaling kapitan ng kawalang-tatag at pagpapapangit. Ang HW wide-flange H-beams ay ang gustong pagpipilian para sa mga pangunahing column sa mga high-rise na istruktura.

T: Ano ang pinakamahusay na paggamot laban sa kaagnasan para sa channel steel sa mga proyekto sa labas ng baybayin?

A: Inirerekomenda ang hot-dip galvanizing ng buong unit para sa pangmatagalang pagkakalantad sa labas o mga kapaligiran sa baybayin na may salt spray; para sa panandaliang paggamit sa loob ng bahay sa mahalumigmig na mga kondisyon, ang pag-alis ng kalawang na sinusundan ng dalawang patong ng anti-rust primer ay sapat na.

Q: Paano ako pipili sa pagitan ng 'a', 'b', at 'c' type channel steels na may parehong taas?

A: Ang uri ng 'a' ay may pinakamanipis na web at mga flanges, na nag-aalok ng pinakamababang kapasidad na nagdadala ng pagkarga, habang ang uri ng 'c' ay may pinakamalaking kapal. Para sa heavy-load o long-span na mga aplikasyon, mas gusto ang mas makapal na 'b' o 'c' na mga subtype.

T: Anong mga solusyon ang umiiral kung ang higpit ng isang solong channel na steel beam ay hindi sapat?

A: Ang dalawang channel na bakal na beam ay maaaring pagsamahin nang pabalik-balik na may mga connecting plate na ipinasok sa pagitan ng mga ito upang bumuo ng isang pinagsama-samang seksyon na hugis kahon; ito ay makabuluhang pinahuhusay ang lateral stiffness at torsional resistance.

Q: Maaari bang putulin ang channel na bakal sa mga tiyak na haba kung kinakailangan?

A: Oo. Ang mga karaniwang haba ng stock (6m, 9m, o 12m) ay maaaring gupitin sa anumang haba batay sa iyong mga guhit, at ang mga dulo ng hiwa ay maaaring gawing makinis kung kinakailangan.

Teoretikal na bigat ng channel na bakal

Yunit: kg/m, mm
