Paano Mapapahusay ng isang Circular Hollow Steel Pipe Column ang Pagganap ng Istruktura at Kahusayan sa Konstruksyon

HAISHENGnagbibigay ng engineeredCircular Hollow Steel Pipe Columnmga solusyon para sa mga gusaling bakal, pasilidad pang-industriya, istadyum, daanan, tulay, canopy, at prefabricated na istruktura. Ginawa mula sa Q235B o Q355B na structural steel, pinagsasama ng mga column na ito ang isang circular load-bearing profile na may flexible na koneksyon at mga opsyon sa proteksyon ng kaagnasan para sa hinihingi na mga structural application.

Ang circular hollow steel pipe column ay isang vertical structural member na idinisenyo upang maglipat ng mga load mula sa isang superstructure patungo sa pundasyon nito. Ang hollow circular section nito ay nagbibigay ng balanseng pamamahagi ng load, malakas na axial compression performance, torsional resistance, at medyo mababa ang wind resistance. Depende sa mga kinakailangan ng proyekto, ang mga column ay maaaring gawin mula sa walang tahi o welded steel pipe at i-customize gamit ang mga base plate, stiffener, connection plate, flanges, lifting accessories, at protective coatings. Ipinapaliwanag ng artikulong ito ang kanilang konstruksiyon, mga pangunahing detalye, proseso ng pagmamanupaktura, mga pakinabang, aplikasyon, at mga pagsasaalang-alang sa pagpili.

Talaan ng mga Nilalaman

1. Ano ang isang Circular Hollow Steel Pipe Column?
2. Paano Naka-configure ang isang Circular Hollow Steel Pipe Column?
3. Ano ang Mga Pangunahing Kalamangan sa Estruktura?
4. Anong Mga Pagtutukoy ang Dapat Suriin ng Mga Mamimili?
5. Paano Ginagawa ang mga Circular Hollow Steel Pipe Column?
6. Saan Ginagamit ang mga Circular Hollow Steel Pipe Column?
7. Paano Ito Inihahambing sa Iba Pang Mga Hanay na Bakal?
8. Paano Dapat Piliin ng Mga Mamimili ang Tamang Haligi?
9. Mga Madalas Itanong
10. Bakit Makipagtulungan sa isang Propesyonal na Manufacturer?

Ano ang isang Circular Hollow Steel Pipe Column?

Ang Circular Hollow Steel Pipe Column ay isang vertical load-bearing structural component na nagtatampok ng hollow cylindrical cross-section. Ito ay karaniwang gawa mula sa carbon structural steel o low-alloy steel at maaaring gawin bilang alinman sa isang seamless pipe o isang rolled-and-welded pipe.

Hindi tulad ng isang solidong haligi ng bakal, ang guwang na pagsasaayos ay binabawasan ang hindi kinakailangang materyal habang pinapanatili ang isang malakas na profile ng istruktura. Ang pabilog na geometry ay namamahagi ng mga stress sa paligid ng circumference at nagbibigay ng pare-parehong pagtutol anuman ang direksyon ng paglo-load. Ginagawa nitong partikular na kapaki-pakinabang ang disenyo kung saan maaaring makaranas ang mga column ng pinagsamang axial compression, bending, torsion, wind load, o eccentric forces.

Ang isang tipikal na detalye ay ipinahayag bilangφD × t × L, kung saan ang D ay kumakatawan sa panlabas na diameter, t ay kumakatawan sa kapal ng pader, at L ay kumakatawan sa haba ng haligi. Halimbawa, ang φ219 × 8 × 6000 ay nagpapahiwatig ng 219 mm na panlabas na diameter, 8 mm na kapal ng pader, at 6 na m ang haba.

Paano Naka-configure ang isang Circular Hollow Steel Pipe Column?

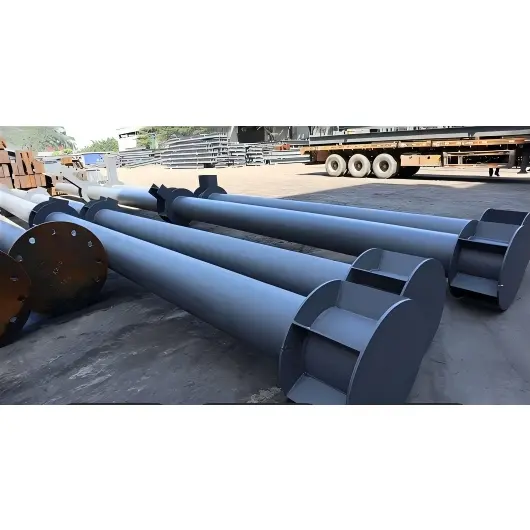

Ang isang structural pipe column ay higit pa sa isang steel tube. Para sa maraming mga proyekto, ang kumpletong pagpupulong ay nagsasama ng mga bahagi ng koneksyon at pampalakas na nagbibigay-daan sa haligi na isama sa mga pundasyon, beam, sistema ng bubong, at iba pang mga miyembro ng istruktura.

• Katawan ng column:Ang pangunahing pabilog na bakal na tubo ay pinili ayon sa diameter, kapal ng pader, haba, grado ng materyal, at mga pagkarga ng disenyo.
• Base plate:Isang welded steel plate na naglilipat ng mga column load sa pundasyon sa pamamagitan ng anchor bolts.
• Mga stiffener plate o singsing:Ginagamit ang reinforcement kung saan kinakailangan ang mas mataas na load o lokal na buckling resistance.
• Nangungunang plato o flange:Nagbibigay ng punto ng koneksyon para sa mga beam, trusses, upper column, o iba pang bahagi ng istruktura.
• Mga plato at corbel ng koneksyon:I-facilitate ang beam-to-column o pipe-to-pipe na mga koneksyon.
• Mga bolt na may mataas na lakas:Ginagamit para sa mga bolted na istrukturang koneksyon kung saan tinukoy ng disenyo ng engineering.
• Proteksiyon na patong:Ang mga primer, intermediate at topcoat system o galvanizing ay maaaring ilapat ayon sa mga kondisyon sa kapaligiran.

Para sa mga mas mahabang istraktura, ang mga indibidwal na seksyon ay maaari ding pagsamahin sa pamamagitan ng welded, flange, o iba pang engineered na mga pagsasaayos ng splice.

Ano ang Mga Pangunahing Kalamangan sa Estruktura?

Balanseng Pamamahagi ng Pagkarga

Ang circular cross-section ay walang conventional strong and weak axis. Ang geometry nito ay namamahagi ng stress sa paligid ng tubo, na ginagawa itong angkop para sa mga istrukturang nakalantad sa mga kargada mula sa iba't ibang direksyon.

Malakas na Compression at Torsional Performance

Ang mga haligi ng tubo ay madalas na pinipili para sa mga aplikasyon na nangangailangan ng malaking kapasidad ng pag-load ng axial at paglaban sa mga epekto ng torsional. Ang closed hollow na seksyon ay nagbibigay din ng kapaki-pakinabang na kahusayan sa istruktura kung saan ang katatagan at multi-directional loading ay mahalaga.

Nabawasan ang Exposure ng Hangin

Ang naka-streamline na cylindrical na profile ay maaaring mabawasan ang aerodynamic resistance kumpara sa angular structural profiles. Ang katangiang ito ay maaaring maging mahalaga para sa mga nakalantad na column sa mga canopy, walkway, tower, istruktura ng stadium, at iba pang panlabas na installation.

Mahusay na Pag-install

Kung ikukumpara sa ilang mas mabibigat na alternatibong istruktura, ang mga hollow steel column ay maaaring mag-alok ng mahusay na relasyon sa lakas-sa-timbang. Ang paggawa ng pabrika ng mga base plate, mga bahagi ng koneksyon, mga butas, at mga proteksiyon na coatings ay maaari ding mabawasan ang dami ng pagproseso na kinakailangan sa lugar ng konstruksiyon.

Ang kakayahang umangkop sa arkitektura

Ang makinis na cylindrical na hitsura ay gumagana nang maayos kapag ang mga bahagi ng istruktura ay sadyang nakikita. Ang mga pabilog na haligi ay maaaring pagsamahin ang mga istruktura at arkitektura na pag-andar sa mga komersyal na gusali, mga pampublikong pasilidad, mga istruktura ng landscape, at mga modernong proyektong pang-industriya.

Anong Mga Pagtutukoy ang Dapat Suriin ng Mga Mamimili?

Ang pagpili ng isang structural column ay dapat magsimula sa mga kinakailangan sa engineering sa halip na pumili lamang ng diameter ng pipe. Ang grado ng materyal, kapal ng pader, haba, configuration ng koneksyon, mga kondisyon ng paglo-load, mga pagpapaubaya sa katha, at kapaligiran ng kaagnasan ay nakakaimpluwensya sa panghuling detalye.

Halimbawa, kinikilala ng impormasyon ng produkto ng HAISHENG ang Q235B at Q355B bilang pangunahing mga marka ng materyal at nagbibigay ng mga sukat ng tubo sa φD × t × L na format. Ang aktwal na mga sukat ng istruktura ay dapat palaging matukoy mula sa mga kalkulasyon ng proyekto at naaangkop na mga pamantayan sa disenyo.

Paano Ginagawa ang mga Circular Hollow Steel Pipe Column?

Ang propesyonal na katha ay nagpapalit ng bakal na tubo o plato sa isang tapos na structural assembly na handa para sa transportasyon at pag-install. Nakakatulong ang kontroladong proseso ng produksyon na mapanatili ang katumpakan ng dimensional, kalidad ng weld, straightness, at proteksyon sa ibabaw.

1. Pagsusuri ng hilaw na materyal:Ang grado ng bakal, mga sukat, kondisyon ng ibabaw, at may kaugnayang dokumentasyon ng materyal ay sinusuri.
2. Pagputol:Ang mga tubo o bakal na plato ay pinuputol ayon sa kinakailangang haba ng haligi at mga guhit ng katha.
3. Nabubuo:Ang malalaking diameter na welded column ay maaaring gawin sa pamamagitan ng pag-roll ng steel plate sa isang cylindrical na hugis na sinusundan ng welding.
4. Tapusin ang paghahanda:Ang mga dulo ng column ay maaaring ma-machine o beveled upang makamit ang kinakailangang geometry ng koneksyon.
5. Component assembly:Ang mga base plate, top plate, stiffeners, corbels, flanges, at connection plates ay nakaposisyon ayon sa engineering drawings.
6. Welding:Ang mga bahagi ay hinangin gamit ang naaangkop na mga pamamaraan sa paggawa, na may hindi mapanirang pagsubok na inilapat kung kinakailangan.
7. Pagtuwid at pagwawasto:Ang welding deformation at column straightness ay sinusuri at itinatama kung kinakailangan.
8. Pagproseso ng butas:Ang mga butas ng bolt at utility ay binubutasan o pinoproseso sa mga tinukoy na sukat at lokasyon.
9. Paggamot sa ibabaw:Maaaring alisin ang kalawang at mill scale sa pamamagitan ng pagsabog bago ilapat ang primer at protective coating.
10. Panghuling inspeksyon:Ang mga sukat, koneksyon, welds, kondisyon ng coating, mga marka, at packaging ay sinisiyasat bago ipadala.

Para sa malalaking diameter na mga haligi, ang welded construction ay nagbibigay ng higit na kakayahang umangkop sa diameter at kapal ng pader. Ang mga seamless pipe column, samantala, ay maaaring maging kapaki-pakinabang kung saan mas gusto ang seamless na konstruksyon at mga partikular na dimensyon na kinakailangan.

Saan Ginagamit ang mga Circular Hollow Steel Pipe Column?

Ang kumbinasyon ng structural performance at malinis na cylindrical geometry ay nagpapahintulot sa mga column na ito na magsilbi sa parehong mga layunin ng engineering at arkitektura.

• Mga halamang pang-industriya:Ginagamit bilang mga vertical na suporta sa istruktura sa mga pabrika at pasilidad ng produksyon.
• Mga stadium at malalaking lugar:Angkop para sa mga istruktura kung saan mahalaga ang multi-directional loading at hitsura ng arkitektura.
• Mga daanan at canopy:Ang makinis na profile ay nagbibigay ng praktikal na solusyon para sa mga nakalantad na panlabas na suporta.
• Prefabricated na mga gusali:Ang mga bahaging gawa sa pabrika ay maaaring gawing simple ang pagpupulong at pagbutihin ang koordinasyon ng konstruksiyon.
• Mga tulay at istruktura ng munisipyo:Naaangkop sa mga piling pier, mga miyembro ng suporta, mga poste ng guardrail, at mga kaugnay na istruktura.
• Arkitektura ng landscape:Ang mga cylindrical na haligi ay maaaring magbigay ng suporta sa istruktura habang pinapanatili ang isang malinis na visual na hitsura.
• Mataas na gusali:Ang mas malalaking miyembro ng CHS ay maaaring i-engineered para sa malaking patayo at pinagsamang pagkarga.

Paano Ito Inihahambing sa Iba Pang Mga Hanay na Bakal?

Ang iba't ibang mga profile ng istruktura ay nagsisilbi sa iba't ibang layunin ng engineering. Samakatuwid, ang isang pabilog na guwang na seksyon ay dapat na suriin ayon sa mga kinakailangan ng proyekto sa halip na ituring bilang isang unibersal na kapalit para sa H-section o square/rectangular hollow na mga seksyon.

Ang naaangkop na seksyon ay nakasalalay sa mga kalkulasyon sa istruktura, mga kinakailangan sa koneksyon, kundisyon sa paggawa, kakayahang magamit ng materyal, badyet ng proyekto, at naaangkop na mga pamantayan ng gusali.

Paano Dapat Piliin ng Mga Mamimili ang Tamang Haligi?

Para sa mga procurement team, engineer, contractor, at steel structure fabricators, ang isang malinaw na teknikal na detalye ay maaaring makabuluhang bawasan ang mga problema sa komunikasyon at pagkaantala sa quotation.

1. Tukuyin ang mga pagkarga ng disenyo:Magbigay ng axial load, bending moments, torsional effects, wind load, seismic na kondisyon, at iba pang nauugnay na impormasyon sa disenyo.
2. Kumpirmahin ang mga sukat:Tukuyin ang panlabas na diameter, kapal ng pader, haba, at mga kinakailangang dimensional tolerance.
3. Piliin ang grado ng materyal:Ang Q235B at Q355B ay karaniwang mga pagpipilian, habang ang huling grado ay dapat sumunod sa mga kinakailangan sa disenyo ng proyekto.
4. Tukuyin ang mga detalye ng koneksyon:Magbigay ng mga dimensyon ng base plate, anchor-bolt arrangement, mga kinakailangan sa flange, mga lokasyon ng koneksyon ng beam, at mga detalye ng stiffener.
5. Isaalang-alang ang kapaligiran:Ang mga panlabas, mahalumigmig, baybayin, o agresibong kemikal na mga kapaligiran ay maaaring mangailangan ng pinahusay na proteksyon sa kaagnasan.
6. Kumpirmahin ang mga kinakailangan sa inspeksyon:Talakayin ang dimensional inspection, weld inspection, non-destructive testing, coating thickness, at dokumentasyon bago ang produksyon.
7. Magplano ng logistik:Isaalang-alang ang haba ng column, mga paghihigpit sa transportasyon, lifting point, segmentation, packaging, at pagkakasunud-sunod ng pag-install.

Ang isang detalyadong pagguhit o pakete ng detalye ay nagpapahintulot sa tagagawa na matukoy ang pinakaangkop na ruta ng katha at pagsasaayos ng koneksyon. Maari ring suriin ng mga mamimili ang mga istrukturang bahagi ng bakal upang maunawaan kung paano sumasama ang mga haligi sa iba pang gawa-gawang elemento ng bakal.

Mga Madalas Itanong

Anong mga materyales ang karaniwang ginagamit para sa mga pabilog na guwang na haligi ng bakal na tubo?

Ang mga istrukturang bakal na Q235B at Q355B ay karaniwang tinutukoy para sa mga column na ito. Ang huling materyal ay dapat piliin ayon sa mga kalkulasyon sa istruktura, naaangkop na mga pamantayan, mga kondisyon sa kapaligiran, at mga kinakailangan sa proyekto.

Ano ang pagkakaiba sa pagitan ng seamless at welded pipe column?

Ang mga seamless column ay ginawa mula sa seamless steel pipe at walang longitudinal weld. Ang mga welded column ay nabuo mula sa steel plate at pinagsama sa pamamagitan ng welding. Ang welded construction ay nagbibigay ng higit na flexibility para sa malalaking diameter at customized na kapal ng pader, habang ang seamless pipe ay maaaring maging kapaki-pakinabang para sa mga partikular na diameter at structural na kinakailangan.

Maaari bang ipasadya ang isang pabilog na guwang na haligi ng bakal na tubo?

Oo. Depende sa mga kakayahan sa paggawa at mga kinakailangan sa engineering, maaaring i-customize ang diameter, kapal ng pader, haba, base plate, top connections, stiffeners, connection plates, bolt hole, lifting lugs, splice configuration, at surface treatment.

Paano pinangangasiwaan ang proteksyon ng kaagnasan?

Kasama sa mga karaniwang opsyon ang shot blasting na sinusundan ng primer, intermediate at topcoat system. Ang hot-dip galvanizing ay maaari ding isaalang-alang para sa mga angkop na aplikasyon, lalo na kung saan kinakailangan ang pinahusay na proteksyon ng kaagnasan.

Ang mga circular pipe column ba ay angkop para sa mga panlabas na istruktura?

Magagamit ang mga ito sa mga panlabas na aplikasyon gaya ng mga canopy, walkway, landscape structure, municipal facility, at iba pang exposed steel system kapag ang mga sukat ng column, structural design, koneksyon, at corrosion-protection system ay naaangkop na tinukoy.

Anong impormasyon ang dapat ibigay kapag humihiling ng isang panipi?

Kasama sa kapaki-pakinabang na impormasyon ang dami, grado ng bakal, diameter sa labas, kapal ng pader, haba, mga drawing ng koneksyon, mga detalye ng base-plate, mga kinakailangan sa paggamot sa ibabaw, mga pamantayan sa inspeksyon, patutunguhan, at inaasahang iskedyul ng paghahatid. Ang mga istrukturang guhit ay partikular na nakakatulong para sa mga pasadyang proyekto.

Bakit Makipagtulungan sa isang Propesyonal na Manufacturer?

Ang isang structural column ay dapat gumanap bilang bahagi ng isang kumpletong load-bearing system, kaya ang pagpili ng produkto ay dapat na higit pa sa paghahambing ng mga presyo ng pipe. Ang katumpakan ng paggawa, kalidad ng welding, mga detalye ng koneksyon, proteksyon sa ibabaw, mga pamamaraan ng inspeksyon, packaging, at koordinasyon ng paghahatid ay lahat ay nakakaapekto sa panghuling resulta ng proyekto.

Ang HAISHENG ay nagsu-supply ng mga circular hollow steel pipe column gamit ang Q235B o Q355B na structural steel at sinusuportahan ang mga configuration ng fabrication kabilang ang mga base plate, stiffener, connection plate, high-strength bolts, at protective coatings. Para sa mga kinakailangan na partikular sa proyekto, maaaring magbigay ang mga mamimili ng mga drawing, dimensyon, impormasyon sa pag-load, dami, at mga kondisyon ng aplikasyon upang masuri ang naaangkop na configuration ng column.

Nagpaplano ng isang proyekto sa istruktura ng bakal o naghahanap ng mga naka-customize na column sa istruktura?Ibahagi ang iyong mga guhit at teknikal na kinakailangan sa HAISHENG ngayon. Para sa pagpili ng materyal, mga detalye ng katha, mga pagsasaayos ng koneksyon, suporta sa panipi, at pagpaplano ng paghahatid,makipag-ugnayan sa aminpara talakayin ang iyong proyekto sa pangkat ng HAISHENG.
