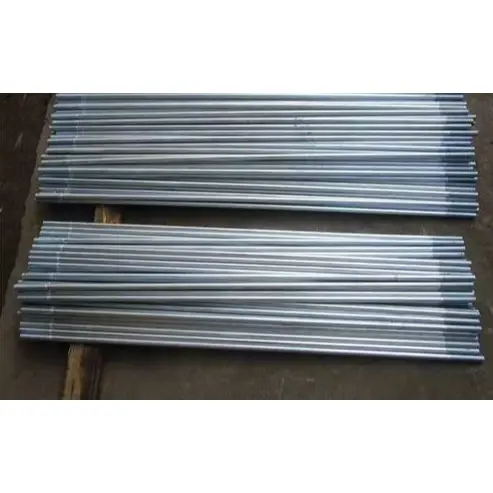

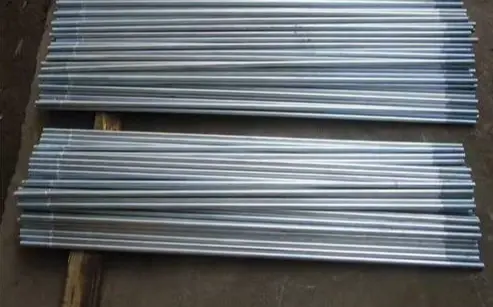

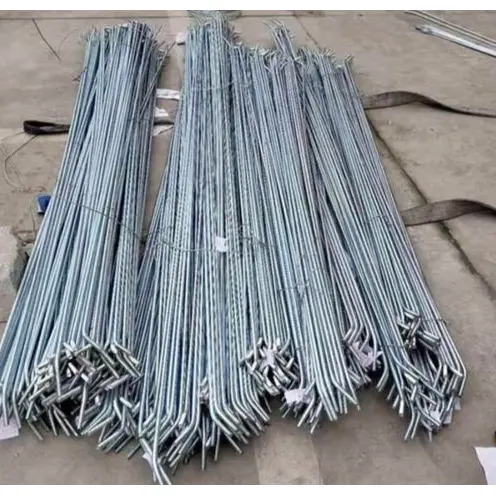

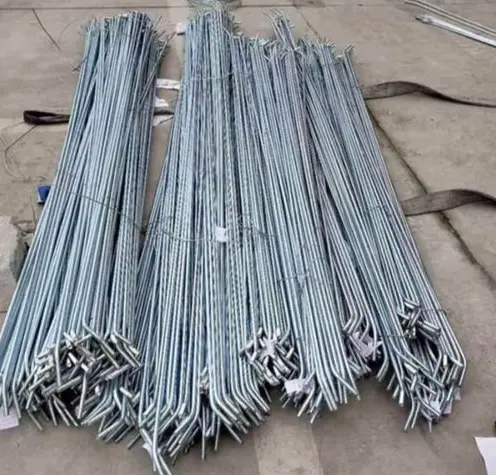

Galvanized Steel Tie Rod para sa Structural Bracing

Ang Galvanized Steel Tie Rods para sa Structural Bracing (kilala rin bilang hot-dip galvanized tie bars o steel tension rods) ay mga bilog na steel structural component na ginagamit sa mga istrukturang bakal—gaya ng mga industriyal na halaman, bubong, dingding, at photovoltaic mounting system—upang makatiis sa tensile forces, maglipat ng pahalang na mga karga, maiwasan ang pagkapurlinasyon, at pag-iwas sa pag-ilid sa dingding.

Depinisyon at Configuration ng Produkto

I. Pangunahing Impormasyon ng Produkto

Materyal: Standard Q235B; Q355B para sa mga high-load na application. Ang bilog na bakal ay sumasailalim sa malamig na pagguhit, pagsusubo at tempering, at sinulid sa magkabilang dulo.

Anti-corrosion: Hot-dip galvanized (HDG); kapal ng zinc coating ≥70–100μm; angkop para sa panlabas o lubhang kinakaing unti-unti na mga kapaligiran sa baybayin.

Function: Kasama sa mga uri ang mga straight tie rods (horizontal tie bars), diagonal tie rods (knee braces/wind bracing), at turnbuckle-adjusted tie rods (adjustable tension).

II. Kumpletong Configuration (Standard Assembly)

1) Katawan ng Tie Rod (1 piraso)

Diameter: φ8/10/12/14/16mm (φ12 ang pinakakaraniwan).

Mga Thread: M8/M10/M12/M14/M16 sa magkabilang dulo (katugma sa diameter); ang haba ng thread ay 2d–3d bawat dulo.

Haba: Na-customize batay sa span; pagpapaubaya ±5mm; magagamit sa ganap na sinulid o double-end na sinulid na mga bersyon.

Ibabaw: Hot-dip galvanized; paglaban sa spray ng asin ≥500h.

2) Mga Accessory ng Pangkabit (1 set para sa bawat dulo)

Hex Nuts: Grade 4.8 / Grade 8; hot-dip galvanized. · Mga flat washer: Q235 / yero; ipamahagi ang presyon at maiwasan ang scratching.

·Spring washers / locking nuts: Pigilan ang pagluwag dahil sa vibration (mandatory para sa roofing / wind-load zones).

3) Mga accessory sa pagsasaayos / koneksyon (opsyonal batay sa mga kinakailangan)

·Turnbuckles (tie-rod adjusters): Fork-end o closed-body na mga uri; huwad mula sa 45# bakal, hot-dip galvanized; saklaw ng pagsasaayos: ±50–150mm.

·Mga lug plate / connection plate: Q235B/Q355B; kapal ≥10mm; hot-dip galvanized; para sa koneksyon sa mga purlin / beam / column.

· Mga tagapagtanggol ng thread: Pigilan ang pagkasira ng thread o kaagnasan sa panahon ng transportasyon / pag-install.

· Strut tubes (para sa compression rods): φ42/48 steel pipe na may panloob na tie-rod; tinitiyak ang katatagan sa ilalim ng compression.

III. Mabilis na Pangkalahatang-ideya ng Mga Pangunahing Parameter

·Materyal: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

· Lakas ng makunat: ≥400MPa (Q235) / ≥470MPa (Q355).

·Galvanized coating: ≥85μm (outdoor), ≥100μm (baybayin).

·Mga karaniwang detalye: φ12 (M12), haba 1–6m.

IV. Mga Karaniwang Sitwasyon ng Application

· Bubong ng pabrika: Mga tuwid na tie-rod (sa pagitan ng mga purlin) + diagonal na tie-rod (panlaban ng hangin) + mga turnbuckle (pagsasaayos ng tensyon).

· Wall cladding: Diagonal tie-rods para sa wall girts; maiwasan ang pag-umbok ng dingding o pag-ilid sa gilid.

·PV mounting system: Paayon / nakahalang tie-rods; mapahusay ang katatagan laban sa pag-load ng hangin at niyebe. Mga Pangunahing Kalamangan

1. Lumalaban sa kalawang at kaagnasan: Ang galvanized coating ay ginagawa itong angkop para sa panlabas at mahalumigmig na mga kondisyon ng pagpapatakbo.

2. Mataas na tensile strength: Epektibong pinipigilan ang pag-indayog ng purlin at pinahuhusay ang pangkalahatang higpit ng istruktura.

3. Naaayos na haba: Ang mga haba ay maaaring maayos sa lugar, na tinitiyak ang mataas na kakayahang umangkop sa pag-install.

4. Efficiency: Magaan at cost-effective, pinapadali ang maginhawang pag-install ng batch.

Pagkakaiba-iba ng mga Highlight

I. Kumpara sa Black Steel / Painted Tie Rods

1. Superior na kaagnasan at paglaban sa panahon

Sumasailalim sa komprehensibong hot-dip galvanizing; hinaharangan ng makapal, metallurgically bonded coating ang moisture at salt spray, na nagbibigay-daan para sa pangmatagalang paggamit sa panlabas, mahalumigmig, o coastal na kapaligiran. Sa kabaligtaran, ang karaniwang itim na bakal na mga bahagi ay madaling kalawangin, at ang mga coatings ng pintura ay nababalat o natuklap, na nangangailangan ng madalas na pag-alis ng kalawang at muling pagpipinta—na nagreresulta sa mataas na gastos sa pagpapanatili.

2. Mas mahabang buhay ng serbisyo

Ang buhay ng serbisyo ay lumampas sa 20 taon sa ilalim ng normal na mga kundisyon—nahigit sa mga pininturahan na bahagi (3-5 taon)—na ginagawang perpekto ang mga ito para sa mga permanenteng panlabas na istruktura ng bakal tulad ng mga gusali ng pabrika at mga photovoltaic mounting system.

3. Napakahusay na integridad ng ibabaw

Ang zinc coating ay wear-resistant at impact-resistant, na pinapaliit ang pinsala sa panahon ng transportasyon at pag-install. Ang mga thread ay lumalaban sa kalawang at pag-agaw, na tinitiyak ang maayos na pagkalas sa panahon ng pagpapanatili sa hinaharap.

4. Unipormeng hitsura at madaling inspeksyon

Nagtatampok ng pare-parehong silver-gray na finish, na nagbibigay-daan para sa madaling visual na pagkakakilanlan ng mga detalye at kalidad sa site.

II. Kumpara sa Stainless Steel Tie Rods

1. Natitirang cost-performance ratio

Ang mga gastos sa pagbili ay makabuluhang mas mababa kaysa sa mga hindi kinakalawang na asero na tie rod; sa ilalim ng mga karaniwang kinakaing kondisyon, ang pangkalahatang pagganap ay maihahambing, na humahantong sa malaking pagbawas sa mga gastos sa proyekto.

2. Matatag na mekanikal na katangian

Pangunahing ginawa mula sa bakal na Q235B/Q355B; Ang lakas at tibay ay nakakatugon sa mga kinakailangan sa tensile load para sa mga istrukturang bakal, na tinitiyak ang maaasahang kapasidad na nagdadala ng pagkarga at lumalaban sa pagpapapangit.

3. Mataas na kakayahang umangkop sa pagproseso

Nako-customize na mga haba at threading; compatible sa mga accessory gaya ng turnbuckles at spacer tubes, na nag-aalok ng flexibility para sa on-site na pag-install, alignment, at tensioning.

III. Mga Natatanging Kalamangan

1. Nakatuon na nagdadala ng pagkarga at simpleng istraktura: Pangunahing pinangangasiwaan ang mga tensile load; magaan at space-efficient; epektibong pinipigilan ang lateral displacement ng purlins at wall girts, pagpapahusay ng pangkalahatang katatagan ng istruktura; nagsisilbing simple, mahusay na miyembro ng tensyon sa mga istrukturang bakal.

2. Comprehensive supporting system: Tugma sa isang buong hanay ng mga accessory—gaya ng galvanized nuts, washers, turnbuckles, at gusset plates—na nagtatampok ng mga tumutugmang anti-corrosion treatment para maiwasan ang galvanic corrosion at matiyak ang pare-parehong proteksyon.

3. Maginhawang pag-install: Ang double-ended na sinulid na disenyo ay nagbibigay-daan para sa fine-tuning ng tensyon at pagkakahanay gamit ang mga nuts, na nagreresulta sa mataas na kahusayan sa panahon ng pagtatayo at pagsasaayos.

IV. Maikling Limitasyon

1. Pagganap sa malupit na kapaligiran: Ang resistensya sa kaagnasan ay mas mababa kaysa sa hindi kinakalawang na asero sa lubhang kinakaing unti-unti o malakas na acidic/alkaline na kapaligiran.

2. Gastos: Ang presyo ng unit ay mas mataas kaysa sa karaniwang itim na iron tie rod, na nagreresulta sa bahagyang mas mataas na paunang pamumuhunan.

V. Buod ng Pinili

· Mga tuyong panloob na kapaligiran, pansamantalang istruktura, o mahigpit na kontrol sa gastos → Pumili ng itim na bakal o pininturahan na mga tie rod.

· Mga lokasyon sa labas/nakalantad, mga lugar sa baybayin, karaniwang kondisyon ng kaagnasan, o isang pangangailangan para sa pangmatagalan, walang maintenance na pagganap → Unahin ang mga galvanized steel tie rod.

· Mga kemikal na kapaligiran na may matinding kaagnasan o mataas na mga kinakailangan sa kalinisan → Pumili ng hindi kinakalawang na asero na tie rod.

On-site na Proseso ng Konstruksyon

Ang Galvanized Steel Tie Rods para sa Structural Bracing ay naaangkop sa: Factory purlin tie rods, wall tie rods, PV mounting tie rods, at turnbuckle-adjusted tie rods. Ang base na materyal ay karaniwang Q235B/Q355B hot-dip galvanized round steel; ang pag-install ay sumusunod sa mga pamantayan ng istraktura ng bakal.

I. Paghahanda sa Konstruksyon

1. Inspeksyon ng materyal: I-verify ang diameter ng tie rod, haba, at mga detalye ng thread; tingnan kung may sound galvanized coating at tiyaking ang mga thread ay walang mga dents, kalawang, o mga natanggal na seksyon; tiyaking nasa mabuting kondisyon ang mga accessory (galvanized nuts, flat washers, spring washers, turnbuckles, gusset plates). Mahigpit na ipinagbabawal ang paghahalo ng mga accessory ng iba't ibang detalye o proseso ng pagmamanupaktura.

2. Paghahanda ng kasangkapan: Wrenches, socket, tape measure, plumb bobs, at hand martilyo; para sa pagsasaayos ng tie rod, maghanda ng mga crowbar at tensioning wrenches; tiyaking magagamit ang buong kagamitang pangkaligtasan para sa trabaho sa taas. 3. Base verification: Siguraduhin na ang mga koneksyon plate at pre-drilled hole/diameters para sa beams, columns, purlins, at wall girts ay sumusunod sa mga drawing; tiyaking ang mga bahagi ay wastong nakaposisyon at ligtas na pansamantalang naayos.

4. Teknikal na briefing: Malinaw na tukuyin ang layout, slope, at tensioning na kinakailangan para sa mga tie rod, na nakikilala sa pagitan ng mga detalye ng pag-install para sa straight tie rods, diagonal tie rods, at turnbuckle tie rods.

II. Proseso ng Pag-install at Mga Pangunahing Punto sa Operasyon

(A) Karaniwang double-ended na sinulid na tie rod (straight/diagonal tie rod)

1. Pagpasok: I-thread ang magkabilang dulo ng tie rod sa mga paunang na-drill na butas sa mga bahagi nang sunud-sunod, na tinitiyak na ang rod ay nananatiling tuwid nang walang kinks o twists.

2. Paglalagay ng accessory: I-install ang mga bahagi sa pagkakasunud-sunod ng flat washer → spring washer → nut; pagsuray-suray ang split sa spring washer upang matiyak ang isang anti-loosening effect.

3. Paunang paghihigpit: Simetrikong higpitan ang mga mani sa magkabilang dulo upang mailapat ang pangunahing pag-igting at alisin ang pagkaluwag sa mga bahagi.

4. Panghuling paghihigpit: Pahigpitin nang paunti-unti, sabay-sabay na paglalapat ng puwersa sa magkabilang dulo upang matiyak ang pare-parehong pag-igting at pangkalahatang tuwid; huwag ganap na higpitan ang isang panig sa isang pagkakataon, dahil ito ay nagdudulot ng hindi pagkakahanay ng bahagi at naisalokal na konsentrasyon ng stress.

5. Alignment: Suriin ang straightness at inclination gamit ang plumb bob o alignment string; fine-tune ang mga posisyon ng nut kung kinakailangan.

(B) Turnbuckle tie rods (adjustable type)

1. Ikonekta ang magkabilang dulo ng tie rod sa mga structural node at maluwag na i-install ang mga nuts.

2. I-rotate ang turnbuckle body upang ayusin ang tensyon, kontrolin ang pangkalahatang higpit upang matiyak na ang structural geometry at verticality ay nakakatugon sa mga detalye ng disenyo.

3. Kapag naayos na, i-lock ang mga anti-loosening nuts sa magkabilang gilid ng turnbuckle upang maiwasan ang pag-ikot o pagluwag habang nagseserbisyo.

4. Para sa parallel tie rod group, tiyaking pare-pareho ang tensioning at balanseng pamamahagi ng load.

(C) Pag-install gamit ang mga spacer tubes

I-thread ang tie rod sa loob ng steel spacer tube; i-install ang mga washer at nuts sa mga sinulid na seksyon na nakausli sa magkabilang dulo. Siguraduhin na ang spacer tube ay bumagay sa mga bahagi (patayo o pahalang) nang hindi tumatagilid o nag-iiwan ng mga puwang.

III. Mga Kinakailangan sa Konstruksyon ayon sa Lokasyon

1. Roof purlin tie rods: Ang mga pahalang na tie rod ay dapat manatiling pantay, at ang diagonal na tie rod ay dapat na naka-install sa mga anggulo ng disenyo; lahat ng tie rods ay dapat na tensioned at mahigpit upang maalis ang malubay at mapahusay ang pangkalahatang katatagan ng purlins.

2. Wall tie rods: Mag-install nang sunud-sunod mula sa itaas hanggang sa ibaba habang kinokontrol ang verticality ng mga bahagi ng dingding; siguraduhin na ang mga tie rod ay hindi makagambala sa mga pinto, bintana, o cladding panel.

3. Mga koneksyon sa sulok at dulo: Tiyaking kumpleto ang lahat ng mga kabit, ipatupad ang dalawahang hakbang na anti-loosening, at maglapat ng karagdagang reinforcement sa mga lugar na napapailalim sa malakas na pagkarga ng hangin.

IV. Inspeksyon at Proteksyon ng Tapos na Trabaho

1. Visual na inspeksyon: Ang mga tie rod ay dapat na tuwid nang walang baluktot, at ang galvanized coating ay dapat na walang malawak na pinsala; dapat na kumpleto ang mga kabit, na ang mga mani ay ganap na hinihigpitan at ang mga spring washer ay ganap na naka-compress.

2. Functional na inspeksyon: Ang pagpupulong ay dapat na walang maluwag o nanginginig; ang mga sukat ng istruktura at anggulo ng pagkahilig ay dapat sumunod sa mga guhit.

3. Proteksyon sa natapos na trabaho: Ipinagbabawal ang pagtapak, pagtama, o pagdulot ng welding burn sa mga tie rod o galvanized coating; maiwasan ang kontaminasyon ng mortar o langis sa mga sinulid na lugar.

4. Ayusin kaagad ang mga lokal na gasgas sa galvanized coating sa pamamagitan ng paglalagay ng pinturang mayaman sa zinc upang maibalik ang proteksyon sa kaagnasan.

V. Mga Pagbabawal sa Konstruksyon

1. Mahigpit na ipinagbabawal ang pag-alis ng mga flat washer o spring washer, pag-install ng mga hindi kumpletong set ng fitting, o paghahalo sa mga non-galvanized fitting.

2. Ang pagpilit, pag-twist, o paggamit ng pag-init ng apoy upang ituwid ang mga tie rod ay ipinagbabawal upang maiwasan ang materyal na pinsala o pagkabigo ng galvanized coating.

3. Huwag gumamit ng mga tie rod na may mga sirang sinulid, matitinding pagbabalat ng galvanized coatings, o deformation/baluktot.

4. Mahigpit na ipinagbabawal ang pag-overightening ng mga mani upang maiwasan ang pagtanggal ng sinulid o pagpapapangit ng bahagi.

5. Magpatupad ng mga proteksiyon sa panahon ng pagtatayo sa labas sa tag-ulan upang maiwasan ang kalawang na dulot ng matagal na pag-iipon ng tubig sa mga sinulid.

Mga Pangunahing Parameter ng Pagganap ng Galvanized Steel Tie Rod para sa Structural Bracing

Mga Pamantayan: GB/T 700, GB/T 13912, GB 50017

I. Base Material at Mechanical Properties

1. Mga Karaniwang Materyales

· Pamantayan: Q235B; Mabigat na tungkulin/Mahabang haba: Q355B

2. Mechanical Indicators

3. Mga Detalye ng Rod: Mga karaniwang diameter: φ8, φ10, φ12, φ14, φ16 mm; Haba: Na-customize bawat drawing (karaniwang 1–6m); Pagpapahintulot sa haba: ±5 mm

II. Mga Parameter ng Thread

1. Mga Detalye ng Thread: Itugma sa bilog na diameter ng bakal (M8, M10, M12, M14, M16)

2. Uri ng Thread: Dobleng dulo na panlabas na thread; ang haba ng thread sa bawat dulo ay 2-3 beses ang nominal diameter

3. Katumpakan ng Thread: 6g; makinis na fit, anti-seizing

III. Mga Katangian ng Galvanized Coating (Mas gusto ang hot-dip galvanizing)

1. Kapal ng Patong

· Karaniwang panlabas na paggamit: ≥70 μm

· Coastal / Highly corrosive na kapaligiran: ≥85 μm

2. Pagdirikit: Metallurgical bond; walang pagbabalat o patumpik sa impact

3. Paglaban sa Kaagnasan: Pagsubok sa pag-spray ng asin ≥500 h; buhay ng serbisyo>20 taon sa ilalim ng normal na mga kondisyon sa labas

IV. Mga Parameter ng Accessory

1. Nut Grade: Class 4.8 / Class 8; hot-dip galvanized (parehong materyal); katumpakan akma sa mga thread

2. Flat Washer: Q235 material, hot-dip galvanized; namamahagi ng presyon ng contact; pinoprotektahan ang bahagi ng pintura/patong

3. Spring Washer: Mataas na pagkalastiko; pangunahing ginagamit sa mga lugar na may mataas na vibration o malakas na hangin upang maiwasan ang pagluwag

4. Turnbuckle (Adjustable): Material: Forged 45# steel, fully hot-dip galvanized; karaniwang hanay ng pagsasaayos: ±50–150 mm mm

V. Mga Parameter ng Paggamit at Pag-install

1. Loading mode: Idinisenyo para sa tensile load lamang; Ang pagkakalantad sa compression, bending, o lateral load ay mahigpit na ipinagbabawal.

2. Mga kinakailangan sa pag-install: Ang tie rod ay dapat manatiling tuwid, walang pag-twist o kinking; Ang mga mani sa magkabilang dulo ay dapat na higpitan nang simetriko.

3. Kaangkupan sa kapaligiran: Saklaw ng temperatura ng pagpapatakbo na -20°C hanggang 80°C; iwasan ang matagal na pakikipag-ugnay sa malakas na acids o malakas na alkalis.

VI. Karagdagang Katangian

1. Surface finish: Matte silver-gray sa kabuuan na may pare-parehong kulay; lumalaban sa pagsusuot at epekto.

2. Reusability: Ang galvanized thread coating ay nagbibigay ng likas na pagpapadulas, na pumipigil sa pagpupulong mula sa pagsamsam o pagtanggal ng mga thread sa panahon ng disassembly para sa pagpapanatili.
