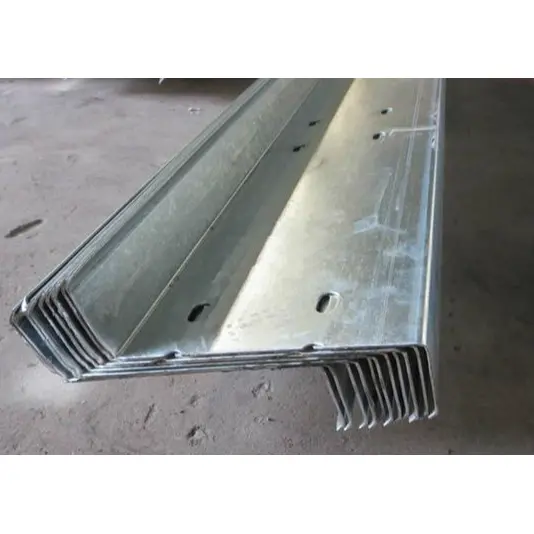

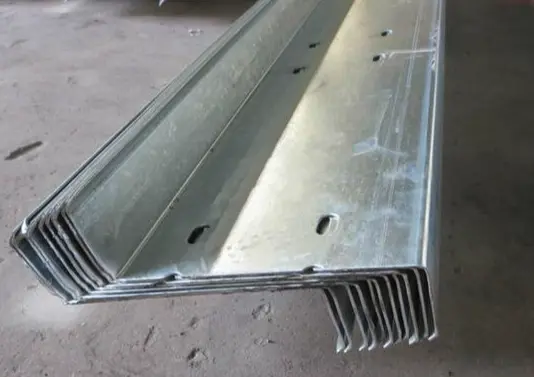

Cold Rolled Z Section Steel Purlins

Ang Cold Rolled Z Section Steel Purlins ng HAISHENG ay manipis na pader, mga profile na nagdadala ng load na partikular na inengineered para sa sloped steel structure roofs. Hindi tulad ng conventional C-section purlins, ang kanilang inclined flange structure ay nagbibigay-daan para sa end-to-end overlapping upang makabuo ng tuluy-tuloy na load-bearing beam, na makabuluhang nagpapahusay sa kapasidad ng pagkarga sa bubong habang binabawasan ang pagkonsumo ng bakal. Bilang isang one-stop steel structure supplier, nag-aalok kami ng higit pa sa mga profile ng Z-section; nagbibigay kami ng mga komprehensibong solusyon sa purlin na iniayon sa mga salik tulad ng span ng pabrika, lokal na pag-load ng hangin, at mga kapaligiran sa pag-spray ng asin sa baybayin. Pinapamahalaan namin ang lahat mula sa kalidad ng galvanizing ng hilaw na materyal at in-line na pagsuntok hanggang sa naka-bundle na kargamento ng lahat ng sumusuportang accessory, at sa gayon ay nireresolba ang mga karaniwang isyu sa engineering—gaya ng mga hindi pagkakatugma ng dimensyon, hindi naaayon na mga pamantayan sa anti-corrosion, at kakulangan sa istruktura sa panahon ng on-site na pagpupulong—na nangyayari kapag hiwalay ang pagkuha ng mga profile at accessories.

Depinisyon ng Produkto at Saklaw ng Aplikasyon

1. Materyal at Proseso:

Ang Cold Rolled Z Section Steel Purlins na ito ay ginawa mula sa Q235B hot-dip galvanized steel strip gamit ang isang ganap na automated cold-forming line para sa tuluy-tuloy na roll-forming, na nagreresulta sa isang karaniwang thin-walled, light-gauge steel profile na may hugis Z na cross-section.

2. Pangunahing Aplikasyon:

Naka-install sa itaas ng mga pangunahing roof beam, sinusuportahan nila ang buong karga ng profiled steel sheeting at insulation layer ng bubong, na inililipat ang mga load na ito sa pangunahing istraktura ng bakal. Malawakang ginagamit ang mga ito sa mga gusali ng pabrika ng portal frame at long-span space frame na bubong.

3. Mga Pangunahing Tampok na Pang-istruktura:

Dinisenyo gamit ang mga flanges na slope sa magkasalungat na direksyon, ang mga dulo ay maaaring direktang magkakapatong (staggered) upang pahabain ang haba, na lumilikha ng multi-span na tuluy-tuloy na beam system; nag-aalok ito ng higit na mahusay na pangkalahatang baluktot na pagtutol kumpara sa C-section purlins.

4. Mga Paghihigpit sa Paggamit:

Ang mga sloped-flange configuration ay hindi angkop para sa patayong pag-mount ng mga panlabas na panel ng dingding; Ang mga C-section ay ang karaniwang pagpipilian para sa load-bearing wall girts, habang ang Z-sections ay bihirang ginagamit para sa mga pader.

5. Base Material Corrosion Protection Standard:

Ang hot-dip galvanizing ay ang karaniwang proseso; ang kapal ng coating ay dapat na ≥80μm para sa karaniwang mga inland na pang-industriya na lugar at ≥120μm para sa baybayin o chemically corrosive na mga lugar.

Kumpletuhin ang Configuration ng Supply Package

1 Pangunahing Mga Detalye ng Z-Section

Pamantayan sa pagtatalaga ng seksyon: Taas × Flange × Labi (H × B × C)

Mga karaniwang modelo ng stock: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Karaniwang hanay ng kapal ng pader: 1.8mm, 2.0mm, 2.2mm, 2.5mm; Available ang 3.0mm heavy-duty na bersyon para sa mga custom na proyekto.

2 Mga Bahagi ng Lateral Stability

1). Sag rods: Hot-dip galvanized round steel (Φ10, Φ12); magagamit sa mga tuwid at dayagonal na uri upang pigilan ang lateral displacement ng mga Z-section at maiwasan ang pag-twist o kawalang-tatag sa ilalim ng malakas na pag-load ng hangin.

2). Struts: Hot-dip galvanized welded pipe sleeves (Φ32×2.0); naka-install sa mga transition point ng diagonal sag rods upang magbigay ng matibay na suporta, na tinitiyak na ang mga rod ay hindi deform sa ilalim ng pagkarga.

3). Roof flange braces: Maliit na anggulong bakal o maliit na bahagi ng C-section; naayos sa Z-section purlin sa isang dulo at hinangin sa roof steel beam sa kabilang dulo. Ang mga ito ay lumalaban sa pagbagsak ng purlin na dulot ng malakas na pagsipsip ng hangin; Ang pag-install ng buong bubong ay ipinag-uutos para sa mga gusaling pang-industriya na may haba na higit sa 18 metro.

3 Espesyal na Structural Connection Accessory

1). Purlin Cleats: Hot-dip galvanized steel plates (3.0mm–5.0mm thick) na hinangin nang maaga sa tuktok na ibabaw ng pangunahing roof beam; nagsisilbi sila bilang base para sa pag-angkla ng mga purlin ng Z-section.

2). Mga Splicing Bolts: M12 o M14 hot-dip galvanized high-strength bolts na ginagamit para i-secure ang magkapatong na dulo ng purlins.

4 Mga Katugmang Materyales sa Upper Roof Enclosure

Ang tuktok na ibabaw ng Cold Rolled Z Section Steel Purlins ay tugma sa 470/475 standing-seam roofing panels at standard profiled color-coated steel sheets. Sinusuportahan din nito ang isang kumpletong sistema ng enclosure sa bubong na may kasamang thermal insulation, PE breathable membranes, at ridge flashing.

Standardized Purlin Configuration Scheme ayon sa Scenario

1 Karaniwang Gusali ng Pabrika na may Katamtamang Saklaw (Wala pang 15m)

Gumagamit ng modelong Z160×50×20 na may kapal ng pader na 2.0mm; nagtatampok ng standard-spaced sag rods at localized knee braces lamang sa kalagitnaan ng span ng bubong; angkop para sa panloob, ordinaryong pagpoproseso ng mga bodega na walang makabuluhang pagguho ng hangin.

2 Malaking Span Steel Structure Factory Buildings (18m–30m)

Gumagamit ng mga modelong Z180 at Z200 na may kapal ng pader na 2.0mm–2.2mm; nagtatampok ng buong layout ng mga tuwid at dayagonal na sag rod sa buong haba at mga brace ng tuhod sa buong span upang makayanan ang bigat ng bubong at malakas na pagkarga ng presyon ng hangin.

3 Coastal High-Wind Areas and Large-Span Space Frame Roofs

Gumagamit ng makapal na Z-section na profile (2.2mm–2.5mm) na may mas malapit na sag rod spacing at knee braces na naka-install sa buong bubong; ang kapal ng galvanizing layer ay tumaas sa 120μm upang labanan ang marine salt corrosion at bugso ng malakas na hangin.

Z-Section Steel kumpara sa C-Section Steel

1. Cross-sectional na Structure Pagkakaiba:

Ang Cold Rolled Z Section Steel Purlins ay may mga inclined flanges, na nagpapahintulot sa mga dulo na mag-overlap at bumuo ng tuluy-tuloy na istraktura ng beam; Ang C-section steel purlins ay may mga flat flanges na maaari lamang maging butt-jointed, na nagreresulta sa isang simpleng sinusuportahang structural behavior.

2. Mga Sitwasyon ng Application:

Ang Z-section steel ay angkop para sa mga pitched roof at long-span application; Ang C-section steel ay karaniwang ginagamit para sa factory wall girts at roofs na may span na 12 metro o mas mababa.

3. Structural Performance:

Sa magkaparehong cross-sectional na dimensyon, ang Z-section na bakal ay nakakaranas ng mas mababang mid-span na baluktot na mga sandali, na nagbibigay-daan para sa mas malaking distansya ng single-span na bubong.

Limang Pangunahing Praktikal na Kalamangan

1. Structural na Kaangkupan para sa Pitched Roofs:

Ang mga inclined flanges ay natural na nakahanay sa slope ng bubong, na pinapanatili ang tuktok na ibabaw ng purlin parallel sa panel ng bubong; tinitiyak nito ang patayo, pare-parehong paglipat ng pagkarga at inaalis ang sira-sirang pagkarga.

2. Mahusay na Pag-install ng Overlap:

Ang mga flanges sa magkabilang dulo ng profile ay maaaring direktang magkakapatong upang mapalawak ang haba nang walang karagdagang mga splicing plate; Nakumpleto ng simpleng bolting ang extension, na makabuluhang binabawasan ang oras ng pagtatayo ng bubong.

3. Superior Lateral Stability:

Ang seksyon ay nag-aalok ng mataas na pangkalahatang lateral rigidity at malakas na pagtutol sa lateral pressure at torsional deformation, na tinitiyak na ang bubong ay nananatiling matatag sa panahon ng malakas na hangin.

4. Magaan at Makatipid ng Materyal:

Para sa parehong tagal ng bubong at mga kinakailangan sa pagkarga, ang Z-section na bakal ay nagbibigay-daan para sa mas maliliit na cross-section o mas manipis na pader, na binabawasan ang dami ng bakal na ginagamit sa bawat unit area at binabaan ang load sa pangunahing steel framework.

5. Maginhawang Prefabricated Assembly:

Ang mga butas ng bolt para sa splicing ay pre-drilled sa pabrika; Ang on-site installation ay nangangailangan lamang ng bolt insertion at tightening—inaalis ang pangangailangan para sa on-site drilling—na nagreresulta sa mga secure na koneksyon at kaunting basura sa konstruksiyon.

Mga Pangunahing Differentiator kumpara sa Mga Nagkukumpitensyang Produkto

1. Tuloy-tuloy na Beam Behavior: Materyal na Pagtitipid para sa Mahabang Saklaw

Kapag nag-overlap, ang Cold Rolled Z Section Steel Purlins ay bumubuo ng isang multi-span na tuloy-tuloy na sinag, na epektibong binabawasan ang mga mid-span na bending moments. Sa ilalim ng magkaparehong kondisyon ng pag-load at span, maaaring gamitin ang mas maliit na mga detalye ng profile kumpara sa C-section na bakal, na nagpapababa sa kabuuang gastos sa pagkuha ng bakal. Sa kaibahan, ang C-section na bakal ay karaniwang umaasa sa mga simpleng-span na koneksyon; ang mga long-span na application ay nangangailangan ng mas malaking cross-section, na nagreresulta sa mas mataas na pagkonsumo ng materyal.

2 Superior Sectional Baluktot Lakas

Dahil sa magkaparehong taas at kapal ng pader, nag-aalok ang Z-section ng mas mataas na moment of inertia kasama ang malakas na axis nito kumpara sa C-section steel. Nagbibigay ito ng superior vertical load-bearing capacity at paglaban sa mabigat na snow at malakas na hangin, na ginagawa itong mas pinipiling pagpipilian para sa mga proyekto sa baybayin at malalaking-span space frame structures.

3 Perpektong Angkop para sa Matarik na Slope na Bubong

Ang inclined flange structure ay natural na katugma sa sloped roofs, na tinitiyak ang matatag na suporta nang walang panganib ng one-sided, unsupported loading na kadalasang matatagpuan sa mga C-section; ang mga flat flanges ng mga C-section ay maaaring magdulot ng eccentricity ng pagkarga sa matarik na mga dalisdis, na humahantong sa pagpapalihis at pagpapapangit sa paglipas ng panahon.

4 Makabuluhang Pangkalahatang Kalamangan sa Gastos

Ang paggamit ng Z-section na bakal para sa malalaking span na bubong ay nagbibigay-daan para sa pagbawas sa mga detalye ng profile at kabuuang paggamit ng bakal. Ang self-weight nito ay mas mababa kaysa sa tradisyonal na hot-rolled channel steel; ang labis na bigat ng channel steel ay hindi lamang nagpapataas ng mga gastos sa materyal ngunit pinatataas din ang gastos ng mga pangunahing beam at pagtatayo ng pundasyon, kung kaya't ang hot-rolled channel steel ay higit na inalis para sa roof purlins sa modernong light-steel na pang-industriyang mga gusali.

5 Dual na Bentahe: Corrosion Resistance at Long-Span Construction

Ginawa sa pamamagitan ng pinagsama-samang proseso ng hot-dip galvanizing, natutugunan nito ang dalawahang anti-corrosion na pamantayan (80μm para sa mga inland na lugar, 120μm para sa mga rehiyon sa baybayin), na tinitiyak ang paglaban sa kalawang sa pangmatagalang paggamit sa labas. Para sa mahabang bubong, ang mga seksyon ay maaaring direktang lapped upang pahabain ang haba nang walang segmented splicing, na nagreresulta sa isang mas mabilis na pangkalahatang bilis ng pag-install kumpara sa butt-jointing na kinakailangan para sa mga C-section.

6 Buod ng Paghahambing sa Mga Kakumpitensyang Produkto

1). C-section purlins: Gumamit ng isang simpleng sinusuportahang butt-joint na istraktura; angkop para sa factory wall system at small-span roofs (sa ilalim ng 15m).

2). Hot-rolled channel steel: Mataas na timbang sa sarili at mataas na gastos; bihirang ginagamit sa light-steel envelope system.

3). Z-section purlins: Payagan para sa lapped, tuloy-tuloy na load-bearing at nag-aalok ng mahusay na bending resistance; partikular na idinisenyo para sa matarik na dalisdis, malalaking haba na bubong.

Standardized Factory Cold-Forming Proseso ng Produksyon

1 Papasok na Raw Material Inspection

Ang hilaw na materyal para sa Cold Rolled Z Section Steel Purlins ay Q235B hot-dip galvanized steel strip. Ang bawat batch ay na-verify para sa kapal ng strip at galvanizing layer kapal sa pagdating; ang zinc coating ay dapat na hindi bababa sa 80μm para sa mga inland application at 120μm para sa coastal application. Ang ibabaw ay siniyasat para sa mga depekto tulad ng mga walang pahid na batik, pagbabalat, matigas na baluktot, o mga gasgas; ang mga hindi sumusunod na materyales ay agad na naka-quarantine at hindi kasama sa produksyon. Kasama sa mga karaniwang kapal ng pader ng produksyon ang 1.8mm, 2.0mm, 2.2mm, at 2.5mm.

2 Uncoiling, Leveling, at Feeding

Ang mga bakal na coil ay inilalagay sa loading rack, at ang uncoiler ay naglalabas ng strip. Ang mga kagamitan sa pag-level ay nag-aalis ng coiling stress, habang ang unit ay nilagyan ng dual-side photoelectric correction system upang maiwasan ang misalignment ng feeding at matiyak ang pare-parehong cross-sectional na dimensyon.

3 Tuloy-tuloy na Cold-Forming (Core Process)

Unti-unting binabaluktot ng maraming hanay ng mga bumubuong roller ang steel strip, na pinapagulong ang Z-shape—na nagtatampok ng mga inclined flanges at inward-curled lips—sa isang pass. Ang proseso ay nagbibigay-daan sa mass production ng buong standard range mula Z140 hanggang Z300; Tinitiyak ng fixed tooling ang nakokontrol na dimensional tolerances.

4 Servo-Driven Flying Saw para sa Precision Cut-to-Length

Ang materyal ay eksaktong pinutol online sa mga haba na kinakailangan ng proyekto ng customer. Ang hydraulic flying saw ay gumagawa ng malinis, makinis na hiwa, na iniiwasan ang cross-sectional deformation mula sa pagdurog o labis na burr.

5 End-Lap Punching

Ang mga bolt hole ay sinuntok sa magkabilang dulo ng profile upang mapadali ang on-site na magkakapatong at bolted na koneksyon. Ang standardized hole spacing ay nag-aalis ng pangangailangan para sa karagdagang pagbabarena sa panahon ng pag-install.

6 Pangwakas na Inspeksyon ng Produkto

1). Aktwal na pagsukat ng taas ng seksyon, lapad ng flange, dimensyon ng labi, at kapal ng pader upang ma-verify ang pagsunod sa mga detalye ng order;

2). Inspeksyon para sa mga depekto tulad ng pagyuko sa gilid, pag-twist, o pinsala sa galvanized coating; inaayos ang mga may sira na produkto para sa muling gawain.

7 Organisadong Bundling at Packaging

Ang mga Z-purlin na magkaparehong modelo, kapal ng pader, at haba ay pinagsama-sama. Ang mga kahoy na pallet ay inilalagay sa ibaba para sa proteksyon, at ang mga label ng pagkakakilanlan ay nakakabit, na tumutukoy sa modelo, kapal ng pader, indibidwal na haba, dami ng kargamento, at kaukulang pangalan ng proyekto.

8 Sabay-sabay na Pagproseso at Pag-iimpake ng Mga Pantulong na Bahagi

Ang mga kumpletong hanay ng mga pantulong na bahagi ay pinoproseso nang sabay-sabay: ang mga tie rod ay ginawa sa pamamagitan ng pagputol ng Φ10/Φ12 na bilog na bakal, sinulid-rolling ang magkabilang dulo, at paglalagay ng hot-dip galvanizing; ang mga strut ay ginawa sa pamamagitan ng pagputol at pagproseso ng Φ32×2.0 welded pipe; at eave braces at purlin cleat ay ginawa sa pamamagitan ng baluktot. Ang lahat ng mga bahagi ay sumasailalim sa galvanizing, ay pinagsunod-sunod at naka-box, at ipinadala sa parehong batch bilang Z-purlins.

9 Standardized On-Site na Pamamaraan sa Pag-install

1). I-weld at i-secure ang hot-dip galvanized purlin cleat sa tuktok na ibabaw ng mga steel beam ng bubong;

2). Ipatong ang mga dulo ng Z-purlins sa isang staggered arrangement, ipasok at higpitan ang M12/M14 bolts upang bumuo ng tuluy-tuloy na load-bearing beam;

3). Mag-install ng mga tuwid at dayagonal na tie rod, gamit ang mga strut ng manggas upang palakasin ang lateral stability; i-install ang mga eave braces sa kabuuan para sa mga seksyon ng bubong na may mahabang haba.

Pangunahing Detalye ng Pagganap

1 Mga Detalye ng Raw Material

1). Grade ng Materyal: Q235B hot-dip galvanized steel strip

2). Galvanizing Standard: ≥80μm para sa karaniwang mga inland na lugar; ≥120μm para sa mga baybaying rehiyon at mga kemikal na pang-industriyang zone

3). Mga Karaniwang Kapal ng Pader: 1.8mm, 2.0mm, 2.2mm, 2.5mm; Available ang 3.0mm heavy-duty na bersyon kapag hiniling

4). Mga Katangian ng Mekanikal: Lakas ng ani ≥235 MPa; hanay ng lakas ng makunat 375 MPa–500 MPa

2 Buong Saklaw ng Cross-Sectional na Detalye (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Tandaan sa Paggamit: Ang mga produktong bakal na Z-section ay inirerekomenda lamang para sa mga aplikasyon sa bubong na nagdadala ng pagkarga; gamitin bilang wall purlins ay hindi inirerekomenda. 3 Sanggunian para sa theoretical unit weight ng mga pangunahing modelo (kg/m)

- Z160×50×20: 2.0mm ≈ 4.58kg/m; 2.2mm ≈ 5.03kg/m

- Z180×60×20: 2.0mm ≈ 5.21kg/m; 2.2mm ≈ 5.72kg/m

4 Mga teknikal na detalye para sa kumpletong hanay ng accessory

1. Sag rods: Φ10, Φ12 Q235 hot-dip galvanized round steel; nagtatampok ang mga dulo ng pinagsamang mga thread;

2. Strut sleeves: Φ32×2.0 seamless steel pipe;

3. Eave braces (knee braces): 1.8mm–2.0mm maliit na C-section na bakal o anggulong bakal; mahahalagang bahagi para sa mataas na hangin na bubong;

4. Mga accessory sa koneksyon: Purlin cleat na gawa sa 3.0–5.0mm na makapal na hot-dip galvanized steel plate; Ang mga fixing bolts ay M12/M14 hot-dip galvanized high-strength bolts.

5 Pamantayan sa pagpili batay sa senaryo ng aplikasyon

1. Small-to-medium span roofs (span ≤ 15m): Z160×50×20, wall thickness 2.0mm;

2. Mga malalaking gusali ng pabrika (18–30m): Z180 o Z200 na modelo, kapal ng pader na 2.0–2.2mm; sag rods na naka-install sa buong span; Ang mga eave braces ay patuloy na naka-install sa kahabaan ng bubong;

3. Mga lugar sa baybayin na may malakas na hangin at kinakaing unti-unti: Pumili ng 2.2–2.5mm na mas makapal na mga profile; bawasan ang puwang ng pag-install ng sag rod; dagdagan ang kapal ng galvanizing layer sa 120μm.

6 Mga pangunahing tampok sa istruktura

Ang mga sloped flanges ay nagbibigay-daan para sa end-to-end overlapping, na lumilikha ng tuluy-tuloy na beam structural system; para sa parehong mga cross-sectional na dimensyon, ang Cold Rolled Z Section Steel Purlins ay nag-aalok ng mahusay na baluktot na resistensya kumpara sa C-section na bakal, na ginagawang angkop ang mga ito para sa lahat ng malalaking span, sloped steel structure na proyekto sa bubong.

FAQ

1. T: Paano ko dapat makilala at pumili sa pagitan ng Z-section steel at C-section steel?

A: Gumamit ng C-section na bakal para sa mga short-span na bubong (sa ilalim ng 15m) at mga dingding sa labas ng pabrika na nagdadala ng load; unahin ang Z-section na bakal para sa mga pitched na bubong, malalaking gusali ng pabrika (mahigit sa 18m), at space frame na bubong sa mahangin na mga lugar sa baybayin.

2. T: Paano sinisiguro ang proteksyon ng kaagnasan para sa Z-section na bakal sa mga proyekto sa baybayin?

A: Ang mga order para sa mga baybaying rehiyon ay ginawa gamit ang 120μm na makapal na hot-dip galvanized steel strips; lahat ng bahagi ng accessory—gaya ng sag rods, purlin cleat, at eave braces—ay sumasailalim sa parehong heavy-duty na proseso ng galvanization upang maiwasan ang mga ito na kalawangin bago ang mga pangunahing seksyon ng istruktura.

3. T: Nag-aalok ka ba ng custom na pagputol ng haba at nagbibigay ng kumpletong hanay ng mga accessories para sa kargamento?

A: Sinusuportahan namin ang pagputol sa anumang tinukoy na haba. Ang buong hanay ng mga accessory—kabilang ang sag rods, struts, eave braces, purlin cleat, at connecting bolts—ay maaaring itugma sa partikular na factory span at wind load na kinakailangan at ipapadala nang magkasama sa isang lalagyan.

4. T: Maaari bang direktang gamitin ang Z-section steel bilang wall purlins?

A: Hindi ito inirerekomenda; ang mga inclined flanges ay nagpapahirap sa pag-mount ng mga vertical wall panel na flush. Ang C-section na bakal ay ang karaniwang pagpipilian para sa mga purlin sa dingding na nagdadala ng pagkarga.
