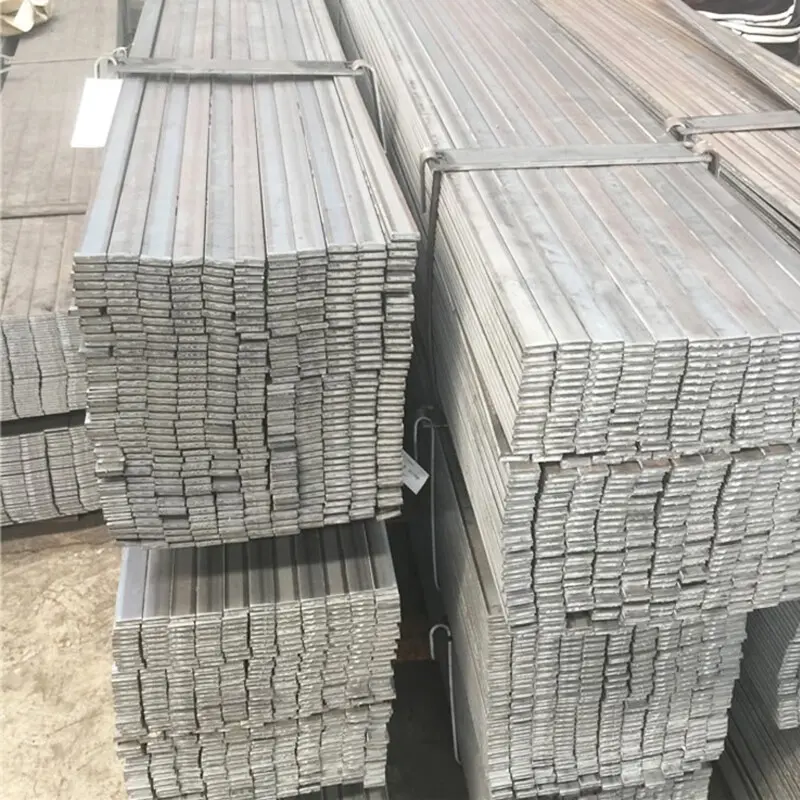

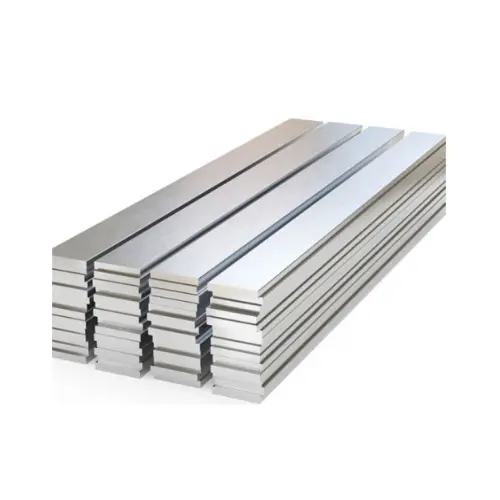

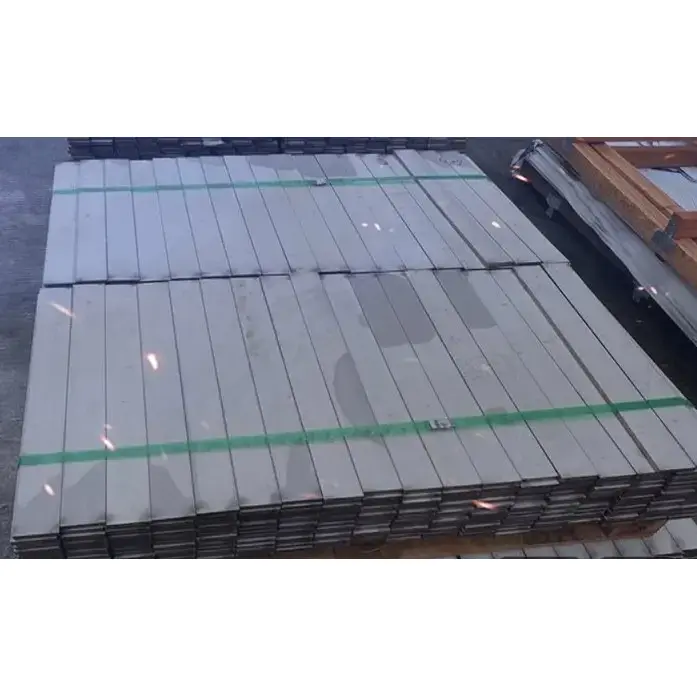

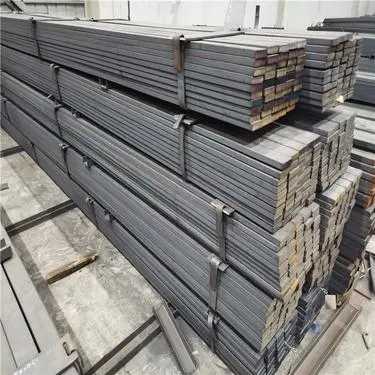

Nagtatampok ang Hot Rolled Flat Steel Bars for Construction ng isang parihabang cross-section na may mga bilugan na gilid. Sumusunod ang mga ito sa pamantayan ng GB/T 704-2016 at pangunahing gawa sa bakal na Q235B o Q355B. Ang mga detalye ay mula sa 12–300mm ang lapad at 3–60mm ang kapal, na may karaniwang haba na 6m, 9m, o 12m.
1. Ang cross-section ay isang mahaba at patag na parihaba kung saan ang lapad ay lampas sa kapal. Nag-aalok ito ng katamtamang pagtutol sa baluktot at lateral stiffness na may malinaw na load-bearing axis, na ginagawa itong perpekto para sa mga application na kinasasangkutan ng unidirectional load, tension ties, at clamping.
2. Karaniwang gawa sa carbon structural steel, ang materyal ay pare-pareho at matigas. Ito ay gumaganap nang matatag sa ilalim ng static at minor dynamic load at lumalaban sa brittle fracture.
3. Nag-aalok ito ng mababang self-weight na may kaugnayan sa cross-section nito at mataas na kahusayan sa paggamit ng materyal; kapag ginamit bilang connectors o tension ties, epektibo nitong binabawasan ang kabuuang structural load.
1. Tinitiyak ng mga patag na ibabaw at magkatulad na mga gilid ang mahusay na pagkakasya, na nagbibigay-daan para sa flush na pag-install laban sa mga bahagi ng istruktura. Ito ay angkop para sa mga aplikasyon tulad ng clamps, gilid banding, reinforcement, at tension tie.
2. Ang payat na profile nito at simpleng hugis ay nagbibigay-daan para sa nababaluktot na pag-aayos, na ginagawa itong madaling ibagay sa mga hindi regular na lugar at masikip na mga espasyo sa pagtatayo.
3. Ang malawak na hanay ng mga modular na detalye—nag-aalok ng iba't ibang kumbinasyon ng lapad at kapal—ay nagbibigay-daan para sa on-site na pag-customize at tinitiyak ang mataas na versatility.
1. Ito ay nagpapakita ng mahusay na pagganap sa parehong mainit at malamig na pagproseso. Madali itong i-cut, drill, baluktot, i-roll, welded, at itatatak nang hindi nangangailangan ng kumplikadong makinarya. 2. Iba't ibang paraan ng koneksyon: Pangunahing pinagsama sa pamamagitan ng lap welding o butt welding, ngunit maaari ding i-fasten gamit ang bolts o rivets; Ang magkasanib na katha ay simple.
3. Ang mga haba ay maaaring putulin kung kinakailangan na may kaunting basurang materyal; Ang pagproseso ng maliliit o hindi regular na hugis na mga bahagi ay maginhawa.
1. Ang as-rolled hot-rolled surface ay nagpapanatili ng mill scale; maaaring ilapat ang mga paggamot tulad ng hot-dip galvanizing, cold galvanizing, pagpipinta, o blackening. Kapag nagamot para sa corrosion resistance, ito ay angkop para sa panloob, panlabas, at mahalumigmig o nakalantad na mga kapaligiran.
2. Ang mga mekanikal na katangian ay nananatiling matatag sa loob ng karaniwang hanay ng temperatura na **-20°C hanggang 250°C**, na walang makabuluhang pagkasira ng pagganap.
1. Ang mga simpleng proseso ng produksyon at malakihang pagmamanupaktura ay nagreresulta sa mababang presyo at sapat na availability ng stock, na ginagawa itong isang napaka-epektibong gastos na pangunahing structural profile.
2. Nakategorya sa hot-rolled flat steel at cold-drawn flat steel:
1. Hot-rolled type: Nagtatampok ng mill scale sa ibabaw; katamtamang dimensional na katumpakan; angkop para sa pangkalahatang mga aplikasyon ng engineering.
2. Cold-drawn type: High dimensional precision at makinis na surface finish; angkop para sa precision assembly at mekanikal na mga bahagi.
1. Mahinang paglaban sa lateral torsion at overturning; hindi angkop para sa paggamit bilang pangunahing load-bearing beams o column sa kanilang sarili; karaniwang ginagamit bilang mga pantulong na sangkap.
2. Ang mas manipis na flat steel na mga seksyon ay may mahinang resistensya sa naisalokal na epekto at madaling mabaluktot o ma-deform sa ilalim ng labis na pagkarga.
3. Susceptible sa mabilis na kalawang kung iwanang nakahantad sa labas sa loob ng mahabang panahon nang walang proteksyon sa kaagnasan.
1. Pagkonekta ng mga bahagi para sa mga istrukturang bakal
Ang mga hot-rolled flat steel bar ay maaaring magsilbi bilang mga tie bar, reinforcement plate, connection plate, at stiffener sa pagitan ng mga steel beam, column, H-beam, at square/rectangular hollow section. Pinapahusay nila ang pangkalahatang katatagan ng istruktura at karaniwang mga pantulong na materyales para sa mga joint structure ng bakal.
2. Naka-embed na mga bahagi at bahagi
Ginagamit upang gumawa ng mga naka-embed na flat steel plate, naka-embed na mga elemento ng tie, at grounding strips; malawakang inilalapat sa mga proyektong naka-embed na bahagi para sa pagtatayo ng mga pundasyon, dingding, at bubong.
3. Enclosure at edge-trimming system
Ginagamit para sa pag-trim sa gilid at pagbabalot sa mga panel na bakal na may kulay na pinahiran, dingding, bubong, at pagbubukas ng pinto/bintana; ginagamit din para sa mga pressure strip, edge-sealing frameworks, panel joint cover strips, at sealing/water-blocking component. 4. Mga Kagamitan sa Pipe at Kagamitan
Pipe clamp, conduit clip, bracket strap, equipment fastening band, at line-fixing strips; ginagamit para sa organisadong pag-secure ng mga tubo at cable.
5. Power & Lightning Protection Grounding
Grounding flat bar, lightning protection down-conductors, at equipotential bonding strips para sa mga gusali, pabrika, power distribution room, at espesyal na kagamitan; mga materyales na sumusunod sa mga pamantayan ng industriya ng kuryente.
6. Guardrails, Handrails, at Walkways/Hagdanan
Stir tread edge trim, railing reinforcement strips, simpleng guardrail crossbars, at anti-slip platform strips.
7. Mechanical at Hardware Processing
Mga naselyohang bahagi, maliliit na frame ng kagamitan, mga accessory ng tool, mga bahagi ng hardware, mga bahagi ng makinarya sa agrikultura, at custom na pagputol/pagproseso ng maliliit na hindi karaniwang bahagi.
8. Mga Pansamantalang Pasilidad ng Munisipyo at Site ng Konstruksyon
Hoarding reinforcement, scaffolding tie, pansamantalang support frame, at sign base frameworks.
1. Steel Structure Engineering: Mga pantulong na materyales para sa mga pang-industriya na halaman, mga gawang gusali, bakal na bubong, at mga sistema ng pag-cladding sa dingding.
2. Building M&E (Mechanical & Electrical): Electrical lightning protection grounding, plumbing/HVAC pipe supports, at conduit fixing system.
3. Power Engineering: Grounding at conductive na mga koneksyon para sa mga substation, distribution room, at outdoor power facility.
4. Munisipyo at Transportasyon: Mga pag-imbak sa kalsada, mga guardrail, mga silungan ng bus, at mga bahagi ng landscape ng munisipyo.
5. Paggawa ng Makinarya: Pangkalahatang gamit na kagamitan, makinarya sa konstruksiyon, makinarya sa agrikultura, at pagproseso ng bahagi ng hardware.
6. Paggawa ng mga Barko at Mga Pader ng Kurtina: Pagpapatibay ng mga bahagi ng barko, pagtatapos sa gilid ng dingding ng kurtina sa arkitektura, at mga sub-frame ng pinto/bintana.
· Hot-rolled flat steel: Matipid na may mataas na stock availability; angkop para sa pangkalahatang paggamit ng inhinyero, pangunahin para sa mga istrukturang ugnayan, naka-embed na bahagi, saligan, at pagtatapos ng gilid ng cladding.
· Malamig na iginuhit na flat na bakal: Nagtatampok ng mga tumpak na sukat at isang makinis, malinis na ibabaw na tapusin; angkop para sa katumpakan na makinarya, mga sangkap na nangangailangan ng mataas na aesthetic na kalidad, at katumpakan na pagpupulong.
· Hot-dip galvanized flat steel: Corrosion at rust-resistant; mas gusto para sa mga panlabas, nakalantad, o mahalumigmig na kapaligiran at mga proyektong saligan sa proteksyon ng kidlat. Mga Pangunahing Parameter ng Pagganap
Mga Pamantayan: GB/T 704-2016 "Hot-rolled flat steel," GB/T 34374-2017 "Cold-drawn flat steel"
|
Marka ng Materyal |
Lakas ng Yield ReL (MPa) |
Lakas ng Tensile Rm (MPa) |
Pagpahaba Pagkatapos ng Bali |
Mga Sitwasyon ng Application |
|
Q235B |
≥235 |
375～500 |
≥24% |
Pangkalahatang paggamit ng inhinyero, mga miyembro ng itali, trim sa gilid, mga ordinaryong naka-embed na bahagi, mga grounding plate |
|
Q355B |
≥355 |
470～630 |
≥21% |
Heavy-duty reinforcement, load-bearing connecting plates, mechanical equipment fittings |
Pangkalahatang Pisikal na Parameter
· Densidad: 7.85 g/cm³
· Modulus ng Elasticity: 2.06 × 10⁵ MPa
· Operating Temperatura: -20°C hanggang 250°C
1. Paraan ng Pagtatalaga
Lapad × Kapal (mm); Mga halimbawa: 50×5, 80×6
2. Mga Pangunahing Saklaw ng Sukat
· Lapad: 12–300 mm
· Kapal: 3–60 mm
· Karaniwang Haba: 6m, 9m, 12m; magagamit ang cut-to-length kapag hiniling
3. Mga Dimensional Tolerance
· Hot-rolled flat steel: Lapad ±1.0 mm, Kapal ±0.5 mm
· Cold-drawn flat steel: Mas mataas na katumpakan; tolerance ng lapad/kapal ≤ ±0.3 mm
4. Formula ng Teoretikal na Timbang
W (kg/m) = Lapad (mm) × Kapal (mm) × 0.00785
5. Mga Karaniwang Detalye at Timbang bawat Metro
|
Sukat (Lapad × Kapal, mm) |
Teoretikal na Timbang (kg/m) |
Pangunahing Aplikasyon |
|
20×3 |
0.471 |
Maliit na gilid na trim, paghubog ng bintana at pinto, mga simpleng tie bar |
|
25×3 |
0.589 |
Pandekorasyon na paghubog, mga bahagi ng pag-aayos ng pipeline |
|
30×3 |
0.707 |
Pangkalahatang gilid ng gilid, paghubog ng bubong, maliliit na bahagi ng pampalakas |
|
30×4 |
0.942 |
Wall tie bar, maliit na pipe clamp |
|
40×4 |
1.256 |
Regular na flat grounding steel, ordinaryong connecting plates |
|
40×5 |
1.570 |
Standard grounding strips, pipe clamps, enclosure molding |
|
50×5 |
1.963 |
Pangunahing flat grounding bakal, istraktura ng bakal itali strips |
|
50×6 |
2.355 |
Mga heavy-duty na tie bar, mga piraso ng pampalakas ng kagamitan |
|
60×6 |
2.826 |
Malaking pipe clamp, beam at column stiffening strips |
|
80×6 |
3.768 |
Mabibigat na connecting plate, pinalawak na mga bahagi ng reinforcement |
|
80×8 |
5.024 |
Makapal na load-bearing strips, auxiliary plates para sa mga base ng kagamitan |
|
100×8 |
6.280 |
Pinalawak na mga bahagi ng mabigat na karga, malalaking mga kabit ng hoop |
1. Flat, pinahabang cross-section; nag-aalok ng magandang unidirectional bending resistance ngunit mababang lateral stiffness. Angkop para sa in-plane bending, tensioning, tiing, at clamping application; hindi angkop para sa independiyenteng pagtitiis ng mataas na torque o lateral load.
2. Unipormeng komposisyon ng materyal na walang makabuluhang mga puntos ng konsentrasyon ng stress; nagpapakita ng mahusay na mga katangian ng cold-bending at stamping.
3. Matatag na pagganap ng paggugupit; angkop para gamitin bilang lap connectors, waterstops, at tie bar.
|
Kategorya |
Proseso ng Pagbubuo |
Katumpakan at Kondisyon ng Ibabaw |
Pangunahing Pagganap |
Mga Sitwasyon ng Application |
|
Hot Rolled Flat Steel |
Mainit na lumiligid |
Oxide scale sa ibabaw, ordinaryong dimensional na katumpakan |
Magandang kayamutan, mahusay na weldability, mataas na gastos sa pagganap |
Steel structure tie bar, naka-embed na mga bahagi, gilid ng gilid, pangkalahatang grounding bar, pangkalahatang paggamit sa site ng konstruksiyon |
|
Cold Drawn Flat Steel |
Precision malamig na pagguhit |
Makinis na maliwanag na ibabaw, tumpak na mga sukat |
Mataas na tuwid, mahigpit na pagpapaubaya, magandang hitsura |
Precision machinery fittings, decorative parts, high-precision assembly parts |
|
Hot-dip Galvanized Flat Steel |
Hot rolling / cold drawing + hot dip galvanizing |
Unipormeng zinc coating, anti-rust property |
Napakahusay na kaagnasan at paglaban sa panahon, matatag na kondaktibiti ng kuryente |
Panlabas na saligan, open-air na mga bahagi ng istruktura, mahalumigmig na kapaligiran, mga proyekto ng power engineering |
1. Cold-bending Performance: May kakayahang 180° cold bending sa room temperature nang walang crack o delamination sa liko; angkop para sa on-site na baluktot at paghubog.
2. Pagganap ng Welding: Dahil sa mababang nilalaman ng carbon, ang mga hot-rolled flat steel bar na ito ay angkop para sa arc welding at gas-shielded welding; nagbubunga sila ng malakas na welds na lumalaban sa pag-crack.
3. Stamping/Punch: Madaling suntukin at putulin; mababang kahirapan sa pagproseso; angkop para sa mass production ng maliliit, hindi regular na hugis na mga bahagi.
4. Electrical Conductivity: Ang purong carbon steel ay nag-aalok ng magandang electrical conductivity at ito ay isang standard na materyal para sa proteksyon ng kidlat at mga proyekto ng grounding.
1. Base Condition: Hot-rolled "black" finish (mill scale); madaling kapitan ng kalawang; Ang paggamot sa anti-corrosion ay sapilitan para sa panlabas na paggamit.
2. Mga Karaniwang Proseso ng Anti-corrosion at Mga Detalye ng Sanggunian
o Hot-dip galvanizing: Average na kapal ng zinc coating ≥65μm; buhay ng serbisyo sa labas ng 12-18 taon.
o Cold galvanizing / Painting: Zinc coating / paint film na kapal ng 20–40μm; pangunahin para sa panloob o tuyong kapaligiran.
o Blackening / Passivation: Pag-iwas sa kalawang lamang (walang palamuti); ginagamit para sa mga panloob na mekanikal na bahagi.
1. Pangunahin: Lap welding, butt welding (standard para sa mga istrukturang bakal at grounding projects).
2. Pangalawa: Bolting, riveting, clip/clamp fastening.
Angkop
Steel structure bracing/reinforcement, roof/wall edge trim strips, embedded parts, lightning protection/grounding, pipe clamps/brackets, stair handrail edging, simpleng guardrails, maliliit na mekanikal na bahagi ng hardware.
Hindi angkop
Mga standalone na pangunahing load-beam na beam o column, mga bahaging napapailalim sa high-frequency alternating impact, high-pressure load-bearing components.
| lapad (mm) |
kapal (mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| teoretikal na timbang ( kg / m ) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
