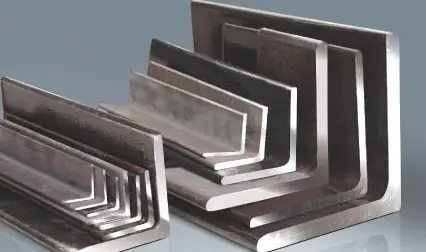

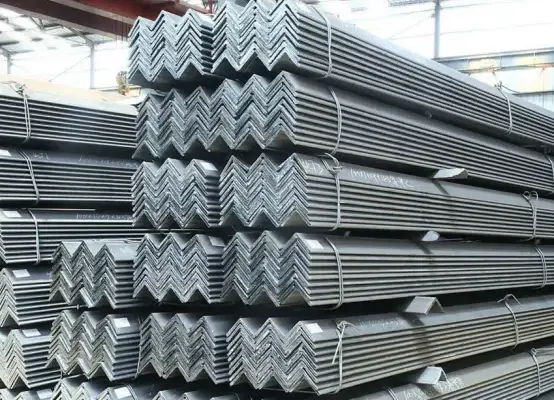

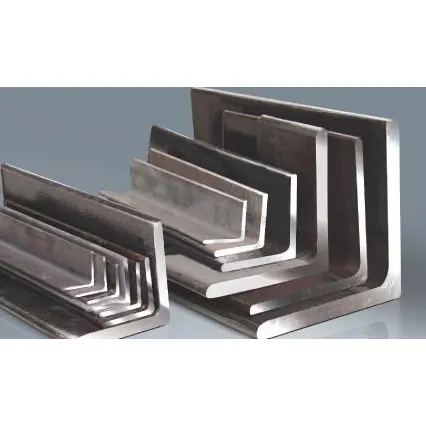

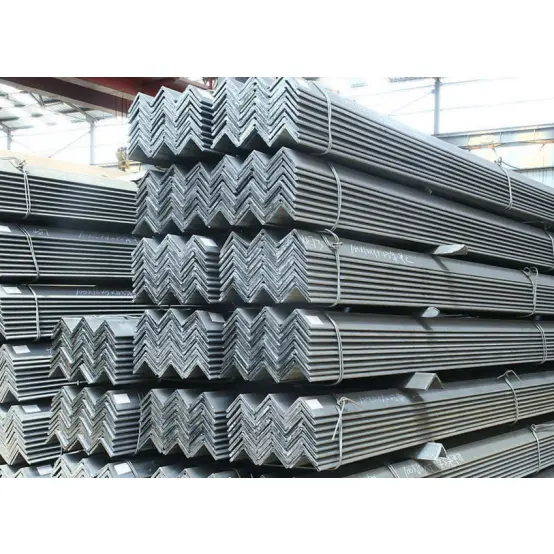

Galvanized Structural Steel Angle Bar

Ang mga galvanized structural steel angle bar ay magaan, cost-effective, at madaling iproseso at i-install. Sa kanilang mga compact at versatile na cross-sections, ang mga ito ay madalas na ginagamit para sa structural connections, bracing, purlin reinforcement, railings, supports, embedded parts, at iba't ibang auxiliary component. Malawakang ginagamit sa mga pasilidad na pang-industriya, mga proyekto sa munisipyo, mga instalasyong electromekanikal, at warehousing, ang mga ito ay isang mataas na dami na pantulong na materyal sa pagtatayo ng bakal.

Mga Katangian ng Angle Bar

I. Mechanical at Cross-Sectional na Katangian

1. L-shaped na cross-section; magaan na istraktura. Pangunahing nilalabanan nila ang mga puwersa ng ehe, puwersa ng paggugupit, at mga lokal na baluktot na sandali. Dahil sa medyo mababang pangkalahatang tigas, hindi angkop ang mga ito para gamitin bilang mga pangunahing bahagi na nagdadala ng pagkarga tulad ng mga pangunahing beam o column.

2. Ang hot-rolled, single-piece construction ay nagreresulta sa mababang natitirang stress at pare-parehong katangian ng materyal, na ginagawa itong lumalaban sa pag-crack o deformation sa ilalim ng pagkarga.

3. Ang mga anggulo ng pantay na paa ay nag-aalok ng simetriko na pamamahagi ng pagkarga, habang ang hindi pantay na mga anggulo ng paa ay nagbibigay-daan para sa nababaluktot na pagpili batay sa direksyon ng puwersa, na tinatanggap ang iba't ibang mga joint ng pag-install.

II. Mga Katangiang Pang-ekonomiya at Pagkuha

1. Malawak na hanay ng mga pagtutukoy at modelo; sapat na stock sa merkado at magkakaibang mga channel sa pagkuha; mababang presyo at mababang kabuuang gastos.

2. Magaan, makabuluhang binabawasan ang kabuuang structural load at mga gastos sa pundasyon.

III. Mga Katangian sa Pagproseso at Konstruksyon

1. Ang pagputol, pagsuntok, pagyuko, pagwelding, at pag-splice ay diretso, na nagbibigay-daan para sa nababaluktot na on-site na pangalawang pagproseso.

2. Pinapadali ng compact size ang paghawak at pag-aangat; maraming nalalaman na mga pamamaraan ng pagpupulong (welding o bolting) na tinitiyak ang mataas na kahusayan sa pagtatayo.

3. Nababaluktot na mga pagpipilian sa splicing at kumbinasyon; ang paggamit ng maramihang mga bar nang magkasama ay maaaring mapahusay ang pangkalahatang kapasidad at katatagan ng pagdadala ng pagkarga.

IV. Mga Katangian ng Paggamit at Pagkatugma

1. Naihatid sa isang hot-rolled "black" (mill scale) na estado; tugma sa mga anti-corrosion treatment tulad ng pagtanggal ng kalawang, pagpipinta, at hot-dip galvanizing; angkop para sa paggamit sa karaniwang panloob at panlabas na kapaligiran. 2. Lubos na maraming nalalaman; angkop para sa paggawa ng iba't ibang mga pantulong na bahagi tulad ng mga konektor, suporta, mga balangkas ng enclosure, mga rehas, at mga naka-embed na bahagi.

V. Mga Limitasyon

Dahil sa kanilang cross-sectional na hugis, mayroon silang limitadong pagtutol sa baluktot at lateral displacement. Pangunahing nagsisilbi ang mga ito bilang auxiliary load-bearing, connecting, o reinforcing component at hindi kayang suportahan ang mga major load sa mga long-span o heavy-duty na application.

Mga Gamit at Saklaw ng Aplikasyon

I. Pangunahing Gamit

1. Pinagsanib na koneksyon at reinforcement: Ang mga galvanized structural steel angle bar ay nagsisilbing connection plates, stiffeners, at splice component sa pagitan ng pangunahin at pangalawang mga miyembro ng bakal (tulad ng mga beam at column), na nagpapahusay sa integridad ng magkasanib na bahagi.

2. Iba't ibang mga suporta at bracket: Paggawa ng mga suporta sa tubo, mga bracket ng cable tray, mga base ng kagamitan, mga suporta sa koridor ng utility, at mga suporta sa bubong.

3. Mga enclosure at frameworks: Mga purlin sa dingding/bubong para sa mga industriyal na halaman, mga framework para sa color-steel cladding, partition wall framing, at mga frame ng pinto/window.

4. Mga rehas, guardrail, at hagdan: Factory perimeter fencing, stair handrails, walkway railings, platform enclosures, at mga pangunahing bahagi para sa access ladders.

5. Mga naka-embed na bahagi at mga anchor: Mga bahaging naka-embed sa konstruksiyon, mga konektor ng base plate, at mga tali sa dingding.

6. Magaan na mga frame at pansamantalang pasilidad: Mga simpleng shed, pag-imbak ng lugar ng konstruksiyon, pansamantalang suporta, at mga bahagi ng scaffolding.

7. Steel structure reinforcement: Nagbibigay ng pagpapalakas, pagtali, at lateral na suporta para sa mga H-beam, channel steel, I-beam, at iba pang mga miyembro ng istruktura.

II. Saklaw ng Aplikasyon

1. Mga gusaling pang-industriya: Mga sistema ng suporta, mga istruktura ng enclosure, at mga pantulong na materyales para sa mga platform ng kagamitan sa mga pabrika, bodega, at mga workshop.

2. Municipal engineering: Road guardrails, site hoarding, billboard frameworks, municipal utility line supports, at maliliit na walkway.

3. M&E at HVAC: Mga espesyal na suporta at hanger para sa mga air duct, mga tubo ng tubig, at mga cable sa mga planta ng kuryente, mga pasilidad ng kemikal, at mga komersyal na gusali.

4. Prefabricated at civil na mga gusali: Mga pantulong na balangkas para sa maraming palapag na istrukturang bakal, modular na gusali, at simpleng mga yunit ng pabahay.

5. Warehousing at logistics: Magaan na shelving, storage partition racks, at protective structures para sa storage yards. 6. Iba pang mga larangan: Mga pantulong na istruktura para sa mga makinarya sa pagtatayo, mga pantulong na materyales sa dagat, mga frame ng makinarya sa agrikultura, at mga pantulong na miyembro para sa mga tore ng paghahatid ng kuryente.

Mga Pangunahing Parameter ng Pagganap

Pamantayan: GB/T 706-2016 (Galvanized Structural Steel Angle Bars); ikinategorya sa pantay na paa at hindi pantay na mga anggulo.

I. Mga Karaniwang Materyales at Mechanical na Katangian

Modulus ng elasticity: 2.06 × 10⁵ MPa; Enerhiya ng epekto sa temperatura ng silid ≥ 27 J.

II. Pag-uuri, Pagtatalaga, at Pangunahing Detalye

1. Pag-uuri at Pagtatalaga

· Pantay-anggulo ng paa: Ang mga lapad ng paa ay pantay; pagtatalaga: lapad ng binti × kapal ng binti (hal., ∠50×5).

· Hindi pantay na anggulo ng binti: Iba-iba ang lapad ng binti; pagtatalaga: mahabang lapad ng binti × maikling lapad ng binti × kapal ng binti (hal., ∠63×40×5).

2. Mga Common Equal-leg Angles (Mainstay sa engineering)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Mga Karaniwang Anggulo na Di-Pantay

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Mga Dimensyon at Mga Parameter ng Haba

1. Mga karaniwang nakapirming haba: 6m, 9m, 12m; magagamit ang custom na pagputol; haba tolerance ±5 mm.

2. Mga pagpapaubaya sa hugis: Curvature ≤ 2mm bawat metro; kabuuang kurbada ≤ 0.2% ng kabuuang haba; walang makabuluhang twisting.

IV. Mga Katangiang Pang-istruktura

1. L-shaped na bukas na seksyon; mababang torsional at flexural rigidity; angkop para sa paglaban sa axial forces, shear forces, at lokal na baluktot na sandali.

2. Nagtatampok ang mga anggulo ng pantay na paa ng simetriko na pagkarga at kadalasang ginagamit para sa bidirectional bracing o simetriko na suporta; Ang mga anggulo ng hindi pantay na paa ay angkop para sa unidirectional loading joints.

3. Limitado ang load-bearing capacity ng isang miyembro; ang pagsasama-sama o pagpapangkat ng mga miyembro ay maaaring mapahusay ang pangkalahatang katigasan.

V. Mga Katangian sa Ibabaw at Pagproseso

1. Kondisyon ng paghahatid: Hot-rolled, black finish (na may mill scale).

2. Workability: Madaling i-cut, drill, weld, at yumuko; maginhawa para sa on-site na katha.

3. Proteksyon sa ibabaw: Tugma sa pag-alis ng kalawang at pagpipinta, hot-dip galvanizing, o powder coating; angkop para sa parehong panloob at panlabas na kapaligiran.

VI. Mga Parameter ng Operating Environment

1. Naaangkop na hanay ng temperatura: [Min]°C hanggang [Max]°C

2. Corrosion resistance: Ang base material ay walang likas na corrosion resistance; Ang proteksyon sa ibabaw ay ipinag-uutos para sa panlabas o kinakaing unti-unting mga kapaligiran.

3. Mga paraan ng koneksyon: Tugma sa welding, standard bolting, o galvanized bolting.

Talaan ng Pagtutukoy ng Galvanized Structural Steel Angle Bar
