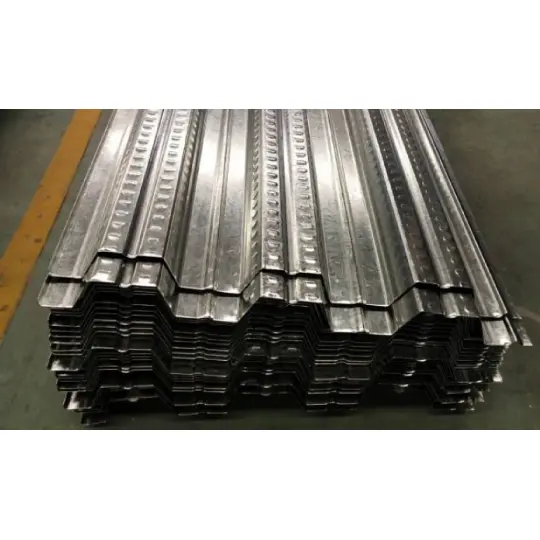

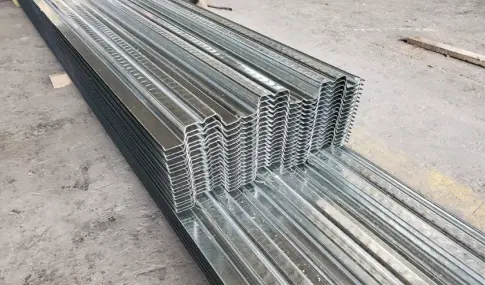

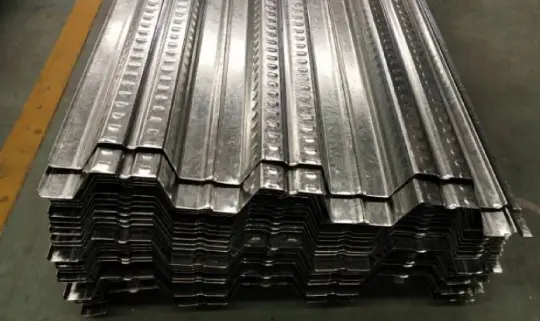

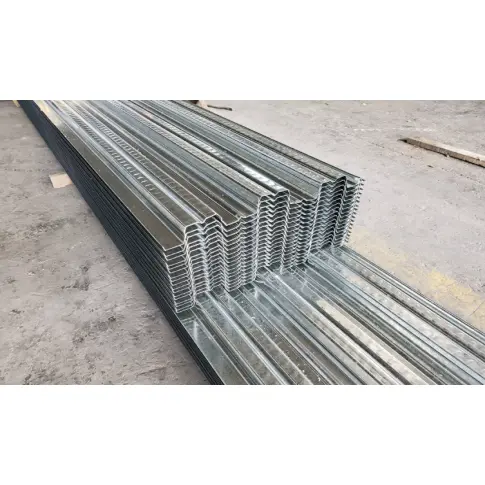

Buksan ang Steel Decking Panels para sa Mga Sahig

Ang HAISHENG ay gumagawa ng mga Open Steel Decking Panel na ito para sa mga Sahig gamit ang 12 ganap na automated na cold-roll forming lines. Ginawa mula sa hot-dip galvanized steel strip, ang mga panel ay nagsisilbi sa dual function ng permanenteng formwork at tensile reinforcement para sa mga floor slab. Nagbibigay kami ng pinagsama-samang supply ng anim na kategorya ng mga accessory sa konstruksiyon, na epektibong nireresolba ang apat na karaniwang sakit na punto: pira-pirasong pagbili, mga hindi pagtutugma ng detalye, on-site na pagtagas ng kongkreto, at may sira na stud welding. Tinatanggap namin ang iyong mga katanungan at mga order.

Pagsunod sa Produkto at Traceability

1. Mga Pambansang Pamantayan para sa Produksyon ng Panel:

GB/T12755 (Mga pagpapaubaya sa paggawa para sa mga profiled steel sheet); GB/T13912 (Pagsubok para sa metallic zinc coatings)

2. Mga Pambansang Pamantayan para sa On-site na Pagtanggap sa Konstruksyon:

GB50018 (Code para sa disenyo ng mga istrukturang bakal); GB50205 (Code para sa pagtanggap ng kalidad ng konstruksiyon ng mga istrukturang bakal)

3. Mga Pambansang Pamantayan para sa Galvanized Base Material:

GB/T2518 (Patuloy na hot-dip zinc at zinc-alloy coated steel sheet at strip)

Pamantayan sa Pagpili

1 Base Material Grade Selection (Batay sa Mga Kinakailangan)

Pagpili ng Kapal ng Panel: Karaniwang paggamit ng sibil (0.8–1.0 mm); Pangkalahatang mabigat na tungkulin (1.2 mm); Napakabigat na tungkulin (1.5 mm). Ang mga kapal na higit sa 1.5 mm ay walang stock at nangangailangan ng custom na pag-order (12-working-day lead time).

2 Galvanized Coating Configuration (Zoned para sa Corrosion Protection)

1. Mga Tuyong Lugar sa Inland: Doble-sided galvanizing (80–120 g/m²); 20-taong buhay ng serbisyo sa disenyo.

2. Mga Lugar sa Coastal/Salt-Spray: Mandatory double-sided hot-dip galvanizing (275 g/m²); pinipigilan ang puting kalawang sa ibabaw ng panel sa loob ng 3 taon.

3. Mga Lugar ng Acid/Alkali Chemical: Heavy-duty galvanizing (450–600 g/m²); nangangailangan ng pangalawang proteksyon na may sunog-lumalaban at anti-corrosive na mga topcoat.

3 Mga Kinakailangan sa Kapal ng Concrete Topping

Ang unipormeng 100 mm na pagbuhos ay mahigpit na ipinagbabawal; dapat matukoy ang kapal sa pamamagitan ng profile ng panel: YX51 series topping ≥101 mm; Serye ng YX76/75 ≥126 mm. Ang hindi sapat na kapal ay direktang humahantong sa pag-crack ng slab at labis na pagpapalihis.

4 Mga Sitwasyon ng Application para sa Apat na Profile ng Mainstream Panel

One-Stop Integrated Delivery

Hindi tulad ng mga supplier na nag-aalok lamang ng Open Steel Decking Panels for Floors, ang HAISHENG ay nagbibigay ng kumpletong pakete—mga panel at lahat ng accessories—mula sa isang pabrika. Tinitiyak nito ang zero-error dimensional na pagtutugma at inaalis ang mga isyu gaya ng kongkretong pagtagas na dulot ng hindi pagkakatugma sa pagitan ng mga accessory na galing sa merkado at mga profile ng panel.

1 Pangunahing Decking na Mga Detalye

- Mga karaniwang haba ng stock: 6/9/12m; ang mga custom na haba na lampas sa 15m ay nangangailangan ng naka-segment na transportasyon.

- Mga kinakailangan sa ipinag-uutos na lap: Ang mga dulo ng deck ay dapat umabot ng ≥50mm papunta sa tuktok na flange ng steel beam; ang hindi awtorisadong on-site na pagpapaikli ng haba ng lap ay ipinagbabawal at napapailalim sa mandatoryong inspeksyon.

- Pag-uuri ng profile: Medium-rib (51mm) para sa sibil na paggamit; high-rib (75/76mm) para sa mabigat na gawaing pang-industriya na paggamit; huwag maghalo ng mga uri.

2 Shear Stud Anchoring System

- Stud material: ML15 specialized structural steel (pinipigilan ang fatigue fracture na karaniwan sa ordinaryong carbon steel studs).

- Pagtutugma ng pagtutukoy: YX51 pares na may φ16×80 studs; YX76 pares na may φ19×90 studs; Ang paghahalo ng cross-model ay mahigpit na ipinagbabawal.

- Mga aksesorya sa konstruksyon: Kasama sa mga kumpletong pakete ng pagrenta ang mga ceramic ferrule at inverter stud welding machine; ipinag-uutos na stud spacing ≤600mm.

3 Edge Sealing at Pag-iwas sa Pagtulo ng Grout

- Pagtatapos ng mga pagsasara: Mga partikular na modelo para sa 51/76 na mga profile; gawa sa galvanized steel na tumutugma sa decking; Ipinagbabawal ang paggawa sa lugar gamit ang sheet metal (dahil sa mga panganib sa kalawang/detachment).

- L-shaped edge flashing: Para sa sealing cantilevered slab, elevator openings, at ventilation shafts.

- Gap sealing: Butyl sealant; angkop para sa 0–5mm gaps sa pagitan ng mga panel; lumalaban sa kongkretong alkalinity.

4 Decking Fixation at Reinforcement Accessories

- Pangunahing pag-aayos: Full-penetration spot welding sa mga dulo; through-deck spot welding para sa studs; interlocking side seams na sinamahan ng intermittent spot welding sa 500mm na pagitan.

- Lokal na pampalakas: φ4.8 galvanized self-drill screws; ginagamit lamang para sa pagpapatibay ng mga siwang, sulok, o mga deflection point; hindi para sa pangunahing structural fixation.

5 Standardized Reinforcement Scheme para sa Cast-in-Place Concrete

- Top-layer na anti-crack na pangunahing pampalakas: Φ10–Φ12 @ 200–250mm; tuluy-tuloy na layout sa kahabaan ng span upang maiwasan ang pag-urong ng ibabaw ng mga bitak.

- Transverse distribution reinforcement: Φ8 @ 250mm; nakaayos patayo sa pangunahing reinforcement upang ikalat ang mga puro load. Espesyal na Reinforcement: Radial reinforcement na idinagdag sa mga pagbubukas; φ6 steel mesh na inilatag sa mabigat na kargang sahig upang mabawasan ang pag-aayos ng slab sa hinaharap.

6. Mga Pagtutukoy para sa Nakatuon na Pansamantalang Shoring para sa Open-Rib Decking

- Shoring Trigger Threshold: Ang Shoring ay sapilitan para sa mga malinaw na span >2.5m; walang mga eksepsiyon na pinapayagan.

- Mga Uri ng Shoring: Portal-frame steel shoring (para sa mabilis na pag-install); full-bay steel pipe scaffolding (para sa sobrang malalaking span).

- Mga Pamantayan sa Pag-alis: Pinahihintulutan lamang ang pag-alis pagkatapos na umabot sa 75% ng lakas ng disenyo ang mga specimen ng kongkretong na-cured sa lupa at ang nasusukat na pagpapalihis ay ≤L/250.

Cross-Category Comparative Analysis

I. Core Differentiated Advantages

1. Mas Mababang Gastos sa Pagkuha ng Hilaw na Materyal: Para sa parehong kapal ng slab at taas ng tadyang, ang Open Steel Decking Panels for Floors ay nangangailangan ng 12%–18% na mas kaunting materyal (unfolded width) at nag-aalok ng mas malaking coverage sa bawat tonelada, na binabawasan ang pangunahing materyal na badyet para sa malalaking lugar na sahig ng 7%–11%.

2. Zero-Cost On-Site Openings: Ang mga bukas na tadyang channel ay nag-aalis ng pangangailangan para sa mga espesyal na tool sa pagputol ng butas; maaaring putulin ang mga bakanteng gamit at kagamitan sa pamamagitan ng pagputol ng gas. Mahusay silang umaangkop sa mga iregular o curved floor plan, na may mga offcut utilization rate na umaabot hanggang 92%.

3. Mataas na Stud Welding Pass Rate: Ang walang harang na ribs ay nagbibigay-daan para sa vertical welding gun positioning, na nakakakuha ng 99% pass rate (kumpara sa isang >15% rework rate para sa cold-lap/incomplete fusion sa closed-rib decking).

4. Malakas na Concrete Interlock Stability: Ang trapezoidal open ribs ay lumikha ng isang mortise-and-tenon effect, na nagpapataas ng lakas ng kongkretong bono ng 23% at pinipigilan ang steel-concrete delamination sa panahon ng mga seismic event.

5. Pinababang Pagkarga sa Pangunahing Istraktura: Ang 8% na mas magaan na dead weight para sa parehong saklaw na lugar ay nagbibigay-daan para sa mas maliit na steel beam at column cross-sections, na binabawasan ang kabuuang pagkonsumo ng structural steel ng 3%–5%.

6. Maginhawang Pagpapanatili pagkatapos ng Pag-install: Ang mga bukas na tadyang sa ibaba ay nagbibigay-daan para sa direktang pag-install ng mga hanger rod at mga punto ng suspensyon sa kisame nang hindi nasisira ang galvanized coating ng panel.

7. Maikling Delivery Lead Times: Ang simpleng roll-forming die structure ay nagbibigay-daan sa bilis ng produksyon na 8–15 m/min; tinitiyak ng sapat na stock ang full-truckload na kargamento sa loob ng 3 araw.

II. Tatlong Layunin na Kakulangan at Istratehiya sa Pagbabawas

1. Limitadong hindi sinusuportahang span: Ang maximum na hindi sinusuportahang span ay 2.4m lang. Pagbabawas: Mga pansamantalang suporta sa paunang plano; Nagbibigay ang HAISHENG ng mga komplimentaryong guhit ng layout ng suporta.

2. Mahinang paglaban sa sunog: Ang bare panel rating ay 0.25h; ang composite slab rating ay 1.0–1.5h. Pagbabawas: Maglagay ng 10mm makapal na ultra-thin fire-retardant coating sa ibabaw ng panel upang matugunan ang mga kinakailangan sa kaligtasan ng sunog ng Class II.

3. Hindi magandang underside aesthetics: Ang ribbed profile ay nangangailangan ng suspendido na kisame para sa pagtatago. Pagbabawas: Magbigay ng mga custom na ceiling furring channel na idinisenyo para sa rib profile upang paikliin ang iskedyul ng pag-install ng kisame.

Proseso ng Pagkontrol sa Kalidad ng End-to-End ng Pabrika

1. Dual-check ang paggamit ng raw material

- Pag-verify ng dokumentasyon: Suriin ang mga orihinal na sertipiko ng materyal ng mill at mga ulat ng pagsubok ng third-party na zinc coating; tanggihan ang hindi masusubaybayan na mga loose coils.

- On-site sampling: Random na magsampol ng 1 sa bawat 5 coil ng Open Steel Decking Panels para sa Mga Sahig upang subukan ang lakas ng ani at timbang ng zinc coating; tanggihan ang mga coils na may kulot na mga gilid o camber (curvature).

- Pre-slitting: Gupitin ang lapad ng hilaw na materyal ayon sa partikular na profile ng panel upang maiwasan ang misalignment ng profile habang bumubuo.

2. Precision control sa panahon ng pagbuo ng linya ng produksyon

- Proseso ng leveling: 13–19 roller multi-directional leveling para maalis ang internal coil stress; ang flatness ng ibabaw ay pinananatili sa ≤2mm/m.

- Roll forming: 18–26 set ng progressive rollers para sa cold forming sa ambient temperature; pinoprotektahan ng zero high-temperature processing ang zinc coating, na pumipigil sa coating delamination.

- Mahigpit na pagsunod sa mga pambansang pagpapaubaya: Taas ng rib ±1.0mm, rib pitch ±1.5mm, lapad ng panel ±2mm; ang mga bagay na lumalampas sa mga tolerance ay ibinabasura o muling gagawin.

3. Pag-cut at post-processing na mga detalye

- PLC-controlled flying shear cutting: Error sa haba ≤2mm para sa mga panel hanggang 10m; ang mga hiwa ay walang mga pinagsamang gilid o burr.

- Manu-manong paggiling: Pakinisin ang anumang nakataob na zinc coating sa mga hiwa na gilid upang maiwasan ang maagang kalawang; sabay-sabay na gupitin ang magkatugmang mga dulo ng takip at gilid ng gilid mula sa parehong batch upang matiyak na pare-pareho ang mga pagtutukoy ng zinc coating.

4. 6 Mandatory Factory Inspection

Buong inspeksyon ng mga geometric na sukat; visual na inspeksyon ng hitsura ng ibabaw ng panel; sampling para sa double-sided zinc coating weight; coating adhesion test sa pamamagitan ng 180° rib bending; indibidwal na panel warpage check; pagpapatunay ng mga marka ng modelo at numero ng batch.

5 Imbakan, Packaging, at Proteksyon

Layered stacking ayon sa pagtutukoy; galvanized corner protectors sa mga dulo upang maiwasan ang pinsala sa transit; 6-meter na mga panel na may 3 steel band bawat bundle; nakaimbak sa isang temperatura-kontrolado, tuyo na panloob na bodega upang maiwasan ang pagkakalantad ng kahalumigmigan at "puting kalawang" na nauugnay sa panlabas na imbakan.

Sinusukat na Mechanical at Durability Parameter

1 Self-weight at Sectional Stiffness Parameter para sa Mga Pangunahing Profile

2 Pinakamataas na Hindi Sinusuportahang Span

Mga kondisyon ng pagsubok: 120mm cast-in-place concrete; konstruksiyon live na load 2.0 kN/m²; pagpapalihis ≤ L/180

- YX51: 0.8mm = 2.1–2.3m; 1.0mm = 2.4–2.7m; 1.2mm = 2.8–3.0m

- YX76: 1.0mm = 2.8–3.2m; 1.2mm = 3.3–3.6m (limitasyon sa itaas na span para sa open-profile decking)

3 Load-bearing, Fire Resistance, at Durability

- Kapasidad ng pagkarga sa yugto ng serbisyo: Karaniwang sahig na 3.5–5.0 kN/m²; mabigat na kapasidad na hanggang 8 kN/m² na may mas makapal na baseng bakal + kongkreto

- Mga pamantayan sa pagpapalihis: Konstruksyon ≤ L/180; Serbisyo ≤ L/250

- Katatagan: 25–30 taon (Z275 galvanization sa normal na inland environment)

- Rating ng paglaban sa sunog: Composite steel-concrete 1.0–1.5h; hubad na deck 0.25h

Mabilis na Gabay sa Pagpili para sa Pagkuha

1. Mga karaniwang gusali ng opisina/panloob na mezzanine: YX51-305-915 profile + 0.8/1.0mm base steel + φ16 shear studs + YX51-type end closure + top reinforcement mesh; walang kinakailangang full-span shoring.

2. Heavy-duty warehousing/heavy industrial workshops: YX76-344-688 profile + 1.2/1.5mm base sheet + φ19 shear studs + Type 76 end closure + double-layer, two-way reinforcement + full-span temporary shoring.

FAQ

1. T: Maaari bang palitan ng Open Steel Decking Panels para sa mga Floor para sa sahig ang ilalim na tensile reinforcement ng floor slab?

A: Maaari nilang palitan ang ibabang tensile reinforcement sa kondisyon na ang reinforcement ay nakakatugon sa mga pambansang pamantayan; gayunpaman, ang nangungunang anti-crack reinforcement ay hindi maaaring tanggalin at dapat na hiwalay na tinukoy sa mga guhit ng disenyo.

2. T: Nasisira ba ng cutting stock material ang galvanized anti-corrosion coating?

A: Ang online flying shear cutting ay hindi nagdudulot ng mataas na temperatura ng pagkasunog; tanging ang cut end na mukha lamang ang naglalantad ng hilaw na bakal, at ang pinturang mayaman sa zinc na ibinigay kasama ng kargamento ay nagbibigay-daan para sa on-site touch-up.

3. Q: Ano ang lead time ng paghahatid para sa cross-regional na supply?

A: Ang mga karaniwang stock na item ay ipinapadala bilang buong trak sa loob ng 3 araw; ang mga custom na profile ay tumatagal ng 7–12 araw. Ang direktang pagpapadala ay magagamit sa mga pangunahing lungsod sa buong bansa para sa mga pangunahing proyekto ng istruktura ng bakal.
