Mga Saradong Steel Floor Decking Panel para sa Mga Gusali

Bilang isang third-generation profiled steel decking na produkto, ang Closed Steel Floor Decking Panels for Buildings ay gumagamit ng ganap na nakapaloob na istraktura ng cavity na may pinagsamang shear ribs. Maaari nilang ganap na palitan ang ibabang tensile reinforcement bar ng floor slab habang nag-aalok ng tatlong pangunahing bentahe: inaalis ang pangangailangan para sa malawak na formwork, na nagbibigay-daan para sa walang pinsalang suspensyon mula sa ilalim, at pagbibigay ng likas na mataas na paglaban sa sunog. Nagbibigay ang HAISHENG ng komprehensibong package—kabilang ang mga panel, end caps, suspension hardware, at interlocking tool—na epektibong nireresolba ang mga karaniwang isyu sa construction gaya ng mga hindi pagkakatugma ng bahagi mula sa unti-unting pagbili, hindi mahusay na on-site stud welding, pinsala sa galvanized coating sa panahon ng pag-install ng kisame, at pangmatagalang slab na kinakalawang o nagbibitak.

Kahulugan ng Produkto

1. Mga Saradong Steel Floor Decking Panel para sa mga Gusali (Code: YXB):

Isang third-generation permanent profiled steel decking substrate na ginawa mula sa high-strength hot-dip galvanized steel strips sa pamamagitan ng cold-roll forming. Nagtatampok ito ng ganap na nakapaloob na magkadugtong na mga tadyang at mga paunang nabuong tadyang na lumalaban sa paggugupit. Sa panahon ng pagtatayo, ito ay nagsisilbing permanenteng formwork para sa cast-in-place concrete; sa panahon ng yugto ng serbisyo, ang bakal ay ganap na naka-embed sa kongkreto upang kumilos bilang pangunahing tensile reinforcement para sa underside ng slab, na lumilikha ng pinagsama-samang steel-concrete load-bearing structure. Ang disenyong ito ay naiiba sa mga istruktura ng tadyang bukas o semi-open (constricted-opening).

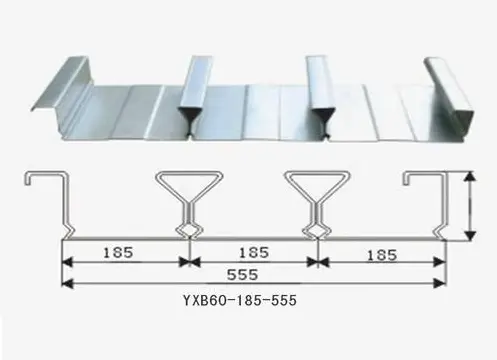

2. Model Naming Convention:

YXB - Taas ng Rib - Rib Pitch - Mabisang Lapad (mm)

Pangunahing Karaniwang Mga Modelo:

YXB65-170-510, YXB65-185-555, YXB66-240-720 (ang tatlong nangingibabaw na profile sa merkado)

3. Mga Detalye ng Base Material

1) Base Sheet: S350GD/S420GD+Z high-strength hot-dip galvanized steel; lakas ng ani ≥350 MPa; karaniwang kapal: 0.75/0.8/1.0/1.2 mm (mga saradong tadyang profile ay bihirang lumampas sa 1.2 mm).

2) Galvanized Coating: Z120 g/m² para sa mga inland na lugar; Z275 g/m² para sa mahalumigmig na mga rehiyon sa baybayin; batayang pamantayan ng materyal: GB/T 2518.

3) Structural Features: Ganap na flat at nakapaloob sa ibaba; selyadong rib cavities; interlocking shear-resistant grooves sa ibabaw; ang kongkreto ay ganap na sumasaklaw sa katawan ng tadyang; Ang bond at shear resistance ay higit na nakahihigit sa mga open-rib na profile.

4. Mga Sitwasyon ng Paglalapat

Matataas na gusali ng opisina, commercial complex, ospital, data center, heavy-load equipment platform, at ceiling projects na may siksik na utility piping.

5. Pagpili at Pagmamarka ng Batayang Materyal

Mga Tala sa Pagpili ng Kapal ng Panel: Nag-aalok ang closed-profile decking ng mataas na structural rigidity; Ang mga kapal na lampas sa 1.2mm ay bihirang gamitin sa lugar. Ang mga panel na 0.75/0.8mm ay ginagamit para sa mga lugar na may mababang load o siksik na suspensyon sa kisame; 1.0/1.2mm panel ang pamantayan para sa mga high-rise na proyekto; Available lang ang mga sobrang kapal na panel sa pamamagitan ng custom na order (10-working-day lead time).

6. Mga Galvanized Coating Solution na Itinugma sa Mga Kondisyon sa Kapaligiran

- Mga tuyong panloob na kapaligiran: Z120g/m² double-sided hot-dip galvanizing; buhay ng serbisyo ng disenyo na 28 taon.

- Coastal (salt spray) o mamasa-masa na espasyo sa ilalim ng lupa: Z275g/m² double-sided hot-dip galvanizing; lumalaban sa chloride ion corrosion.

- Mga kapaligiran na may mga bakas na kemikal na corrosive: AZ150 Al-Zn alloy-coated base material; superior acid at alkali resistance kumpara sa karaniwang hot-dip galvanizing.

7. Geometric Dimension Tolerance Table para sa Mga Mainstream na Profile

Comprehensive Integrated Support System

3.1 Karaniwang Mga Accessory na Ibinibigay ng Pabrika

1. Mga espesyal na takip sa dulo para sa closed-profile na decking: May kasamang beam-end cap at side-edge cap; nakapirming taas ng 65mm; Ang mga pagtutukoy ng zinc coating ay eksaktong tumutugma sa mga decking panel. Ang pag-install sa mga dulo ng beam/slab ay opsyonal para sa mga malinaw na span na ≤2.8m para mabawasan ang mga gastos sa paggawa (hindi nalalapat ang exemption na ito sa open-profile decking).

2. Custom na edge trim na bahagi: L-type at Z-type na galvanized edge trim (0.6–0.75mm ang kapal); angkop para sa mga pagbabago sa elevation, slab overhang, at edging sa paligid ng mga openings ng kagamitan.

3. Pinagsanib na mga materyales sa sealing: Closed-cell foam sealing strips; ipinasok sa lateral interlocking joints upang maiwasan ang pagtagas ng kongkretong slurry.

3.2 On-site na Structural Connection Accessory

1. Shear connectors: ML15 cylindrical headed studs na may ceramic ferrules; Φ16 para sa 0.75–0.8mm na mga panel; Φ19 para sa 1.0–1.2mm na mga panel. Maaaring tumaas ng 15% ang stud spacing para sa mga closed-profile deck; mas mababa ang pagkonsumo ng bakal kaysa sa mga open-profile deck.

2. Panel interlocking/fixing: ST6.3 flange self-drill screws + propesyonal na closed-deck seaming pliers; mechanical seaming ang ginagamit sa halip na spot welding para protektahan ang galvanized coating sa ibabaw ng panel.

3. Hindi mapanirang mga accessory ng suspensyon: Mga hanger ng dovetail buckle; walang pagbabarena o welding na kinakailangan—direkta silang pumutok sa mga saradong uka sa ibaba ng panel. Single-point load capacity ≥ 1.2 kN; compatible sa fire-rated air ducts, low-voltage cable trays, at suspended ceiling framing.

3.3 Reinforcement at kongkretong koordinasyon

Hindi tulad ng mga open-profile deck, na nag-uutos ng double-layer reinforcement, ang mga closed-profile deck ay nag-aalis ng pangangailangan para sa tuluy-tuloy na bottom-layer tensile reinforcement. Tanging ang top-layer HRB400 crack-control reinforcement (para sa mga negatibong bending moments) at radial reinforcement sa paligid ng mga opening ang kailangan. Ang kabuuang pagkonsumo ng bakal ay nababawasan ng 25%–40%, at lahat ng disenyo ng reinforcement ay sumusunod sa mga kinakailangan sa pag-verify ng CECS273.

3.4 Pansamantalang shoring at cut-edge na proteksyon sa kaagnasan

1. Pansamantalang pag-shoring: Φ48 steel pipe props; ang spacing ng suporta ay tumaas ng 0.6–0.8 m kumpara sa mga open-profile deck na may parehong kapal, na inaalis ang pangangailangan para sa full-area scaffolding para sa malalaking floor plate.

2. Cut-edge na proteksyon: Plasma cutting consumable + zinc-rich repair paint; lahat ng gupit na gilid ay dapat na pinahiran ng pinturang mayaman sa zinc upang maiwasan ang maagang kalawang sa mga ibabaw ng hiwa.

Mga differentiator mula sa open-profile at reduced-opening (dovetail) floor deck

4.1 Mga pangunahing bentahe ng Closed Steel Floor Decking Panels para sa mga Gusali

1. Pagtitipid sa gastos sa pamamagitan ng mahabang span at walang formwork na konstruksyon: Ang parang kahon na saradong lukab ay nag-aalok ng superior flexural rigidity. Ang isang 1.0 mm na YXB65 panel ay nagbibigay-daan sa hindi suportadong span na hanggang 3.4 m (kumpara sa 2.5 m na limitasyon para sa mga open-profile deck), na binabawasan ang scaffolding rental at mga gastusin sa paggawa ng pagtayo ng 62% bawat 10,000 m² ng flooring.

2. Pagtitipid sa gastos sa buong proseso ng sinuspinde na kisame: Ang ilalim ay ganap na patag na walang nakausling tadyang, na inaalis ang pangangailangan para sa pag-level ng cement mortar. Ang mga di-mapanirang clip-on na hanger ay pumipigil sa pinsala sa galvanized coating at kasunod na kalawang, na nagpapaikli sa iskedyul ng pag-install ng kisame ng 20%.

3. Likas na lumalaban sa sunog (walang patong na kinakailangan): Ang mga tadyang ay ganap na nababalot sa kongkreto; ang karaniwang kapal ng slab na 110mm ay nakakakuha ng rating ng paglaban sa sunog na 1.5–2 na oras. Ang mga high-rise na proyekto ay hindi nangangailangan ng mga patong na lumalaban sa sunog, na inaalis ang mga gastos na nauugnay sa mga espesyal na inspeksyon sa kaligtasan ng sunog.

4. Katatagan ng vibration at deformation: Ang mga saradong cross-section ay nag-aalok ng higit na mahusay na torsional at wind-suction resistance kumpara sa mga bukas na trapezoidal na profile; Ang pangmatagalang vibration mula sa mga mechanical room o roof slab ay hindi magdudulot ng surface depressions o steel delamination.

5. Mababang on-site na pagtagas at pagkawala ng materyal: Ang dual leak-prevention sa pamamagitan ng mechanical interlocking at sealing strips ay nagreresulta sa on-site concrete loss rate na <1%, na mas mababa kaysa sa 8%–12% loss rate na nauugnay sa open-profile decking.

4.2 Mga sagabal at on-site na remedial na solusyon

1. Mas mataas na halaga ng yunit para sa mga pangunahing materyales: Para sa parehong kapal at taas ng tadyang, mas malaki ang nabuong lapad ng hilaw na materyal, na nagreresulta sa mas mataas na halaga sa bawat metro kuwadrado kumpara sa open-profile na decking. Lunas: Ang pagtitipid sa reinforcement steel, scaffolding, at ang pag-aalis ng mga coatings na lumalaban sa sunog ay nagreresulta sa 8%–12% na pagbawas sa kabuuang gastos sa konstruksyon ng sibil.

2. Kahirapan sa pagputol ng malalaking bakanteng: Ang nakapaloob na panloob na lukab ay pumipigil sa direktang pagputol ng gas ng malalaking bakanteng. Lunas: Pre-fabrication ng factory ng mga openings para sa equipment, na may maliliit na openings lang para sa mga piping/conduit na ginawa on-site.

3. Mababang kahusayan sa pagwelding ng stud: Ang limitadong espasyo sa pagtatrabaho sa loob ng lukab ay nagpapataas ng oras na kinakailangan upang magwelding ng bawat stud ng 12%. Mga Remedial na Panukala: Ang HAISHENG ay nagbibigay ng mga paunang guhit ng layout at ino-optimize ang paglalagay ng stud upang mapahusay ang kahusayan sa konstruksiyon.

4.3 Talaan ng Paghahambing ng Pangwakas na Pagpili para sa Tatlong Uri ng Deck

- Open deck: Mga proyektong sensitibo sa gastos, mataas na dami ng mga pagpasok ng utility, mga panloob na mezzanine na may span na ≤2.5m.

- Saradong deck: Matataas na gusali, mga sentro ng data; hindi nangangailangan ng formwork; mataas na mga kinakailangan sa paglaban sa sunog; malalaking lugar na sinuspinde ang mga proyekto sa kisame.

- Naka-indent na deck: Balanseng gastos at pagganap; small-to-medium shopping mall; medium-span commercial floor slab.

Proseso ng Pagkontrol sa Kalidad ng End-to-End sa buong factory

5.1 Dual Verification ng Raw Materials sa Pagpasok

- Pag-verify ng dokumentasyon: Sinusuri ang orihinal na materyal ng mga Closed Steel Floor Decking Panel para sa mga sertipiko ng Buildings mula sa steel mill at third-party na mga ulat ng zinc adhesion test; pagtanggi sa mga recycled o re-galvanized steel coils.

- Mga pisikal na pagsusuri sa lugar: Random na sampling ng 1 sa bawat 4 na coil upang suriin ang kapal ng tolerance, strip camber (curvature), at coating defects (bare spots); ibinabalik ang buong coils kung hindi sumusunod.

- Feeding alignment: Kinokontrol ng photoelectric automatic alignment uncoiler ang paglihis ng strip sa ≤1mm, na pumipigil sa skewing sa panahon ng pagbubuo at pag-interlock.

5.2 Surface Pre-treatment at Proprietary Pre-punching na Proseso

- Closed-deck specific shear-key punching (isang proseso na hindi nakita sa open-deck production): Patuloy na pagsuntok ng shear keys sa web area na may ±0.3mm tolerance control, na nagpapataas ng steel-concrete bond area ng higit sa 35%; Ang mataas na presyon ng alikabok pagkatapos ng pagsuntok ay nag-aalis ng zinc slag mula sa mga butas upang maiwasan ang mga konkretong void/delamination sa hinaharap.

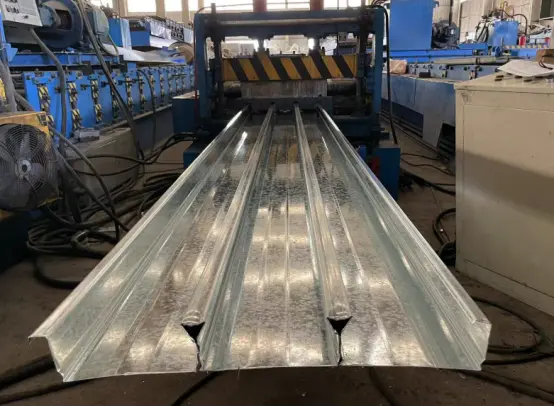

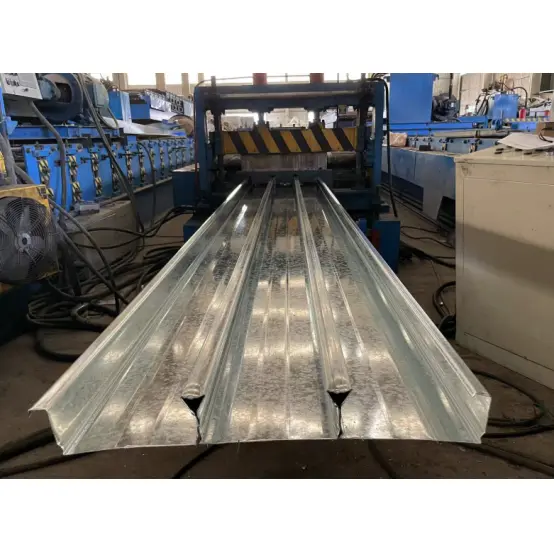

5.3 Tatlong yugto ng Progressive Cold-roll Interlock Forming

1. Pre-bending (1-6 rollers): Pag-flatte sa base plate, pre-forming rib wall angle, at pag-aalis ng bending stress.

2. Pagbubuo ng rib (7-10 rollers): Pagtaas ng taas ng tadyang sa mga detalye ng disenyo at pagreserba ng allowance para sa interlocking fold.

3. Closed locking (11-16 rollers): Bi-directional roll-pressing para sa internal interlock seam; seam gap ≤0.2mm, na pumipigil sa hinaharap na pagtagas ng tubig o pag-crack.

- Real-time na online na visual na inspeksyon ng CCD: Awtomatikong dimensional na pag-verify bawat 30 segundo; ang mga hindi sumusunod na panel ay awtomatikong tinatanggihan at pinipigilan na magpatuloy sa mga susunod na yugto.

5.4 Pagputol, Pagtatapos, at Panghuling Pag-inspeksyon sa Pabrika

- Flying saw cutting: Pagputol ng haba na kinokontrol ng Servo; haba tolerance ≤±2mm para sa mga panel hanggang 12m; walang sink layer spalling sa hiwa gilid; walang pagkulot sa gilid.

- Cut-edge corrosion protection: Manu-manong deburring na sinusundan ng paglalagay ng zinc-rich touch-up na pintura sa mga cut surface—isang mandatoryong proseso ng pabrika para sa closed-rib decking.

- Panghuling inspeksyon ng anim na item: Mga geometric na sukat, hitsura ng tahi, pagdirikit ng coating, flexural performance, slip resistance, at proteksyon sa imbakan; Ang mga sample ng flexural test ay random na pinipili at ipinadala para sa pagsubok bawat 5,000 m².

Mga Parameter ng Mekanikal

6.1 YXB65-170-510 Seksyon Mga Parameter ng Mekanikal

6.2 Hindi Sinusuportahang Clear Span & Load Capacity

Serye ng YXB65: 0.8mm=2.6~3.0m, 1.0mm=3.0~3.4m, 1.2mm=3.4~3.8m

Serye ng YXB50: 0.8mm≤2.8m, 1.0mm≤3.2m

Allowable uniform load(L=3.0m): 9~11kN/㎡(wet concrete + construction live load)

6.3 Mga parameter ng tibay ng core at sunog

Interface slip resistance: ≥18kN/m, walang delamination sa pangmatagalang paggamit

Panlaban sa sunog: 1.5~2.0h na walang patong na hindi masusunog

Buhay ng serbisyo: 30 taon para sa Z275 coating sa coastal non-corrosive na kapaligiran

FAQ

T1: Maaari bang ganap na palitan ng mga Closed Steel Floor Decking Panel para sa mga Gusali ang mga pang-ibaba na reinforcement bar?

A: Kung sumusunod sila sa pamantayan ng JG/T363, ang mga base-material na closed-rib na panel ng S350GD (65mm rib height) ay maaaring kalkulahin bilang 100% ng pangunahing tensile reinforcement para sa slab, na nagbibigay-daan para sa kumpletong pag-aalis ng tuluy-tuloy na bottom reinforcement bar nang hindi nanganganib sa pagguhit ng mga isyu sa pag-apruba. Tanging ang basement roof slab at uplift-resistant roof slab ay nangangailangan ng kaunting karagdagang structural bottom reinforcement; ang karaniwang panloob na mga slab sa sahig ay hindi.

T2: Masisira ba ng pagsususpinde ang mga pipeline mula sa ilalim ng mga closed-rib na panel sa istraktura ng slab sa panahon ng pagpapanatili sa hinaharap?

A: Hindi. Ang mga espesyal na dovetail clip ay nakakandado sa mga saradong uka sa ilalim ng panel nang walang mga butas sa pagbabarena o nakompromiso ang galvanized coating at ang load-bearing cross-section ng bakal; ang mga pipeline ay maaaring muling iposisyon o alisin sa kalooban. Ang pagsunod ay pinananatili para sa single-point suspension load hanggang 1.2 kN; ang mga pag-load na lumampas sa limitasyong ito ay nangangailangan ng karagdagang mga punto ng pagsususpinde sa halip na pagpapalakas ng slab.

Q3: Paano makakamit ang pangmatagalang proteksyon ng kaagnasan para sa mga cut edge ng closed-rib panels sa coastal, high-humidity na kapaligiran?

A: Ang paunang coat ng zinc-rich na pintura ay inilapat sa pabrika; ang pangalawang coat ng cold-spray zinc coating ay dapat ilapat pagkatapos ng on-site cutting (pinagbabawal ang ordinaryong anti-rust na pintura). Bukod pa rito, ang mga dulo ng panel na magkakapatong sa mga bakal na beam ay dapat na selyadong laban sa kaagnasan upang maiwasan ang kahalumigmigan na pumasok sa mga rib cavity; ang sealing na ito ay maaaring suriin kasabay ng proteksyon ng kaagnasan ng pangunahing istraktura ng bakal.

Q4: Paano malulunasan ang mga malamig na weld dahil sa limitadong espasyo para sa stud welding?

A: Ang saradong rib tops ay naghihigpit sa welding gun angle, na nagreresulta sa hindi kumpletong fusion rate na humigit-kumulang 3%–5%. Mga hakbang sa paglunas: Palitan ang mga maiikling ceramic ferrule at ayusin ang kasalukuyang mga parameter ng welding; ang mga stud na may malamig na welds (hindi kumpletong pagsasanib) ay dapat tanggalin at muling hinangin—ang patch welding para sa reinforcement ay ipinagbabawal.

Q5: Sa anong punto nagkakapantay-pantay ang kabuuang gastos ng closed-profile decking at open-profile decking?

A: Nag-aalok ang closed-profile decking ng mas mababang kabuuang gastos para sa mga proyektong nakakatugon sa mga sumusunod na pamantayan: single span > 3m, suspended ceiling area > 70% ng kabuuan, at mga kinakailangan sa fire resistance ≥ 1.5 na oras. Bagama't mas mataas ang presyo ng yunit ng pangunahing materyal, ang pagtitipid sa scaffolding, fireproof coating, ceiling leveling, at reinforcement steel ay nagreresulta sa kabuuang pagbawas sa gastos na 8%–12%; sa kabaligtaran, ang open-profile decking ay nag-aalok ng mas mahusay na cost-effectiveness para sa small-span mezzanine applications.
