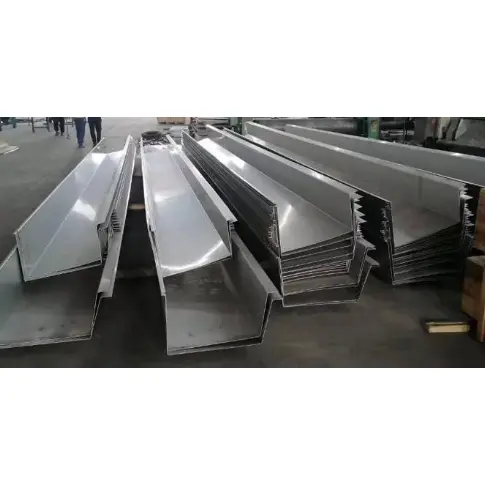

Steel Roof Gutter System para sa mga Gusali

Ang Steel Roof Gutter System para sa mga Gusali ay binubuo ng mga drainage trough na nakaposisyon sa mga eaves upang mangolekta ng tubig-ulan mula sa mga panel ng bakal na may kulay na kulay ng bubong at idirekta ito sa labas sa pamamagitan ng mga downpipe. Ang mga ito ay mahahalagang bahagi ng mga drainage system para sa magaan na bakal na pang-industriya na halaman, space frame, at reticulated shell roofs. Kasama sa mga available na uri ang factory-finished color-coated steel gutters, stainless steel gutters, at gutters na nabuo on-site mula sa galvanized steel sheets; naka-secure ang mga ito sa mga pangalawang purlin o steel cantilever beam.

Pangkalahatang-ideya ng System Configuration

1. Pangunahing Trough Body

1) Color-coated steel gutter: Gumagamit ng parehong Al-Zn alloy coated base material (AZ150/AZ275) bilang bubong; kapal 0.6–1.0mm; karaniwang lapad ng pagbubukas ng 200/250/300mm; ang pangunahing pagpipilian para sa panloob na mga pang-industriyang halaman.

2) 304 Hindi kinakalawang na asero na alulod: Kapal 0.7–1.2mm; idinisenyo para sa mga lugar sa baybayin at kapaligiran na may mga panganib sa kaagnasan ng kemikal.

3) On-site na nabuo galvanized steel gutter: 1.2–2.0mm hot-dip galvanized sheet na nakabaluktot on-site; angkop para sa mahahabang space na mga frame at napakahabang eaves.

2. Load-bearing at Fixing Components

Gutter bracket (hot-dip galvanized flat bar o angle iron): May pagitan sa 600–800mm na pagitan; naayos sa eave C-section cantilever purlins;

Eave edge purlins at cantilever beam: Suportahan ang gutter load.

3. Mga Accessory ng Pinagsanib at Waterproofing

Mga splicing cap at end plate (para sa pag-sealing ng mga dulo ng kanal);

Butyl waterproof sealing tape, weather-resistant structural sealant, at blind rivets;

Expansion joints: Naka-install humigit-kumulang sa bawat 12 metro para sa mga dagdag na kanal upang ma-accommodate ang thermal expansion at contraction.

4. Mga Bahagi ng Downspout System

1) Rainwater hopper: Welded o snap-fitted sa ilalim ng gutter upang idaan ang tubig-ulan;

2) Downspout: PVC pipe / galvanized steel pipe / color-coated steel round pipe (diameters φ110, φ160);

3) Pipe clamps, elbows, collection hoppers, at ground-level discharge elbows.

5. Roof Edge Finishing Accessories

Eave flashing, gutter rim trim, roof panel extension trim (water-stop), at gable end flashing; pinipigilan ng mga ito ang backflow ng tubig-ulan sa ilalim ng mga ambi.

6. Mga Pantulong na Materyales

Insulation (inilapat sa labas ng mga kanal sa malamig na mga rehiyon upang maiwasan ang pagyeyelo) at vapor barrier tape.

Mga Karaniwang Scheme ng Configuration

1. Karaniwang factory sa loob ng bansa: AZ150 color-coated steel gutter + galvanized bracket + PVC110 downspout + butyl sealant

2. Maulan na pabrika sa tabing-ilog: AZ275 (high zinc coating) color-coated steel gutter + galvanized fittings + karagdagang expansion joints

3. Coastal / Chemical plant space-frame roof: 304 stainless steel gutter + stainless steel downspout system + exterior insulation para sa freeze protection

Anti-corrosion Configuration

1. Color-coated Steel Roof Gutter System para sa mga Gusali: AZ150 para sa panloob na mga lugar, AZ275 para sa mga lugar sa baybayin;

2. Hindi kinakalawang na asero: Grade 304; ang mga bracket ay pare-parehong hot-dip galvanized (coating kapal ≥80μm).

Ano ang mga pangunahing bentahe?

I. Magaan; hindi pinapataas ang pagkarga sa pangunahing istraktura ng bakal

Nabuo ang color-coated na bakal o hindi kinakalawang na asero na mga gutter mula sa thin-gauge na materyal at mas mababa ang timbang kaysa sa cast-in-place na concrete eaves gutters. Maaari silang i-secure nang direkta sa mga purlin ng eave nang hindi nangangailangan ng mas malalaking haligi ng bakal o mga ring beam, sa gayon ay makatipid sa gastos ng pangunahing istraktura ng bakal. Ang mga ito ay angkop para sa iba't ibang long-span steel roofing system, kabilang ang portal rigid frame, space frame, at reticulated shell.

II. Mabilis na konstruksyon, dry assembly, at maikling tagal ng proyekto

Ang mga bahagi ng gutter na natapos sa pabrika ay binuo on-site gamit ang mga rivet at selyadong joint, na inaalis ang mga basang proseso tulad ng formwork, casting, at plastering. Ang mabilis na naka-segment na pag-install ng mga extra-long eaves ay makabuluhang nagpapaikli sa yugto ng pagtatapos ng bubong, samantalang ang mga kongkretong gutter ay nangangailangan ng mahabang panahon ng paggamot at lubos na umaasa sa panahon.

III. Napakahusay na integridad ng waterproofing at mababang panganib sa pagtagas

1. Ang mga panel ay nabuo sa pamamagitan ng pinagsamang baluktot, na tinitiyak na walang mga tahi sa katawan ng panel; nagtatampok ang mga joint ng triple-waterproofing system: butyl sealing tape, weather-resistant sealant, at rivets.

2. Ang pinagsama-samang expansion joints ay tumanggap ng thermal expansion at contraction, na pumipigil sa mga bitak at pagtagas sa mahabang kanal na dulot ng thermal stress; Ang mga kongkretong kanal ay madaling mabibitak, magkasanib na kabiguan, at kasunod na pagtagas.

IV. Nababaluktot na pagmamarka ng materyal; paglaban sa panahon at kaagnasan na angkop sa iba't ibang kapaligiran

Sa loob ng bansa: AZ150 Al-Zn na pinahiran ng kulay na bakal; Mauulan na lugar sa tabing-ilog: AZ275 (mataas na zinc coating);

Coastal/Chemical zone: 304 hindi kinakalawang na asero. Ang mga materyales ay iniangkop sa tuyo, maulan, at salt-spray na kapaligiran, na nag-aalok ng buhay ng serbisyo na 8–25 taon.

V. Mataas na kakayahang umangkop sa disenyo; angkop para sa hindi regular na ambi

Ang custom na bending ay nagbibigay-daan para sa mga curved reticulated shell, fan-shaped eaves, at variable-width gables, na madaling umakma sa mga pabilog o hindi regular na bubong; sa kabaligtaran, ang paggawa ng hindi regular na mga kongkretong gutter ay magastos at mahirap.

VI. Simpleng pagpapanatili pagkatapos ng pag-install

Ang mga naka-localize na pagtagas ay maaaring maayos sa pamamagitan ng pagpapalit ng isang solong gutter segment at resealing; ang nabubuksang disenyo ay nagbibigay-daan para sa madaling pag-alis ng mga naipon na mga labi; ang materyal na bakal ay nare-recycle at maaaring lansagin at magamit muli sa panahon ng pagsasaayos ng pasilidad.

VII. Makinis na paagusan; ang makinis na panloob na mga pader ay pumipigil sa pagtatayo ng sediment

Tinitiyak ng cold-rolled forming ang makinis, patag na panloob na mga dingding na lumalaban sa akumulasyon ng putik at dumi; mabilis na daloy ng tubig-ulan at mas mataas na kapasidad ng drainage sa panahon ng malalakas na bagyo (kumpara sa magaspang na kongkretong mga channel) binabawasan ang panganib ng overflow at backflow papunta sa bubong.

VIII. Mga nakokontrol na gastos

Ang kabuuang halaga ng mga karaniwang steel roof gutter system ay mas mababa kaysa sa cast-in-place concrete gutters, na may mas malaking bentahe sa ekonomiya para sa sobrang haba, malalaking span space frame na bubong.

Ano ang mga pangunahing pagkakaiba?

I. Magaang Disenyo na Tugma sa Mga Istraktura ng Bakal

Ang manipis na pader na bakal o hindi kinakalawang na asero na mga gutter ay napakagaan ang timbang; maaari silang masuspinde gamit lamang ang mga eave purlin o bracket nang hindi nangangailangan ng mas malalaking haligi o pundasyon ng bakal. Ang mga ito ay ang ginustong pagpipilian para sa space frame, reticulated shell, at long-span light steel roofs. Sa kabaligtaran, ang mga kongkretong kanal ay nagpapataw ng mabibigat na patay na karga at nangangailangan ng karagdagang mga konkretong ring beam, na makabuluhang tumataas ang mga gastos sa pagtatayo ng sibil.

II. Dry Assembly at Mabilis na Pag-install

Ang mga kanal ay gawa sa pabrika sa mga tiyak na haba at binuo on-site gamit ang mga blind rivet at sealant, na inaalis ang pangangailangan para sa formwork, pagbuhos, paglalagay ng plaster, o curing. Ang mga pag-install ng eave para sa mga gusali ng pabrika na sumasaklaw sa sampu-sampung libong metro kuwadrado ay maaaring makumpleto sa loob lamang ng ilang araw. Ang mga kongkretong kanal ay nalilimitahan ng temperatura at lagay ng panahon (ulan/snow) at nangangailangan ng mahabang panahon ng pagpapagaling, na nagreresulta sa isang makabuluhang pagkakaiba sa mga timeline ng konstruksiyon.

III. Mataas na Waterproof Reliability at Thermal Expansion/Contraction Resistance

1. Ang mga kanal ay nagtatampok ng walang tahi, ganap na baluktot na mga katawan na may mga kasukasuan lamang sa pagitan ng mga seksyon. Gumagamit ang mga system ng butyl tape, weather-resistant sealant, at expansion joints para alisin ang mga panganib ng pag-crack dahil sa thermal expansion at contraction.

2. Ang mga concrete gutters ay madaling mabibitak, tumutulo, at magkasanib na kabiguan dahil sa thermal expansion, contraction, at settlement. Ang PVC gutters ay nagiging malutong at pumuputok sa mababang temperatura, habang deforming at lumulubog sa mataas na temperatura.

IV. Pagmamarka ng Materyal para sa Paglaban sa Kaagnasan na Partikular sa Rehiyon

Ang mga opsyon ay mula sa AZ150 Al-Zn coated steel (inland) at AZ275 high-zinc coated steel (rainny areas) hanggang 304 stainless steel (coastal/chemical zones), na nag-aalok ng buhay ng serbisyo mula 5 hanggang 25 taon. Ang mga alternatibo tulad ng brick gutters ay dumaranas ng efflorescence at weathering, kongkreto madaling gumuho, at karaniwang PVC degrades sa ilalim ng UV exposure.

V. Mataas na Formability para sa Irregular Roofs

Nagbibigay-daan ang on-site bending para sa pag-customize upang magkasya ang mga curved eaves (reticulated shells), fan-shaped gables, at variable-section eaves. Ang pagtatayo ng hindi regular na mga kanal mula sa kongkreto o ladrilyo ay kumplikado at magastos.

VI. Makinis na Panloob na Mga Pader para sa Mahusay na Drainage

Tinitiyak ng cold-rolled forming ang makinis na panloob na mga pader na lumalaban sa akumulasyon ng sediment, tinitiyak ang walang sagabal na drainage sa panahon ng malakas na ulan at binabawasan ang panganib ng backflow ng tubig sa bubong. Ang mga concrete at brick gutters ay may mga magaspang na interior na kumukuha ng sediment, na ginagawang mas madaling makabara at umapaw.

VII. Mga Bentahe sa Pagpapanatili at Pagtanggal

Ang mga naka-localize na pagtagas ay nangangailangan lamang ng pag-disassembly ng isang partikular na seksyon para sa muling pag-sealing at pagkumpuni; para sa mga pagsasaayos ng pabrika, ang sistema ay maaaring ganap na lansagin at muling magamit, at ang bakal na materyal ay maaaring i-recycle para sa halaga. Sa kabaligtaran, ang mga nasirang kongkreto o brick gutters ay dapat na putulin at muling itayo, na bumubuo ng malaking basura sa pagtatayo na hindi na magagamit muli.

VIII. Natitirang Cost-Effectiveness

Ang kabuuang halaga ng Steel Roof Gutter System para sa mga Gusali ay mas mababa kaysa sa cast-in-place na mga kongkretong gutter; nag-aalok ito ng napakalaking kalamangan sa gastos sa mga hindi kinakalawang na asero na gutters at custom na mga channel ng bato.

Pamantayan na Proseso ng Paggawa

I. Pagsusuri ng Raw Material

1. Color-coated Steel Roof Gutter System para sa mga Gusali: AZ150/AZ275 Al-Zn coated coils, kapal 0.6–1.0mm;

2. Hindi kinakalawang na asero: 304 hindi kinakalawang na asero coils, 0.7–1.2mm; i-verify ang kapal, coating, at paint film; siguraduhin na ang mga ibabaw ay walang mga gasgas at kaagnasan.

II. Uncoiling at Slitting

I-load ang steel coil papunta sa uncoiler → slit longitudinally ayon sa nabuong lapad ng gutter; alisin ang may sira na materyal mula sa mga dulo ng coil.

III. Baluktot at Pagbubuo

1. Magpakain ng makitid na mga piraso sa CNC bending machine; yumuko sa karaniwang U-shaped na profile ng gutter ayon sa mga guhit (karaniwang lapad ng pagbubukas: 200/250/300mm);

2. Nabuo sa pamamagitan ng pinagsamang baluktot; ang katawan ng kanal ay walang intermediate seams, at ang radii ng sulok ay makinis.

IV. End Fitting Fabrication

Gupitin mula sa parehong hilaw na materyal: yumuko at bumuo ng mga takip sa dulo, mga expansion joint cover, mga plato ng koneksyon ng rainwater hopper, at mga kumikislap na bahagi.

V. Pagputol ng mga butas

CNC-cut na mga butas para sa mga saksakan ng tubig-ulan; tiyaking makinis at walang burr ang mga gilid para sa kasunod na pagpupulong ng hopper.

VI. Tapos na Inspeksyon ng Produkto

1. Sukatin ang lapad ng pagbubukas ng channel, lalim, at mga sukat ng baluktot;

2. Siyasatin ang mga ibabaw ng pintura/stainless steel kung may mga dents o bitak; muling gawin ang anumang hindi sumusunod na mga item.

VII. Packaging

I-wrap ang mga indibidwal na gutters sa protective film → stack sa wooden pallets ayon sa kategorya; label na may mga detalye, materyal, at haba; i-pack ang mga end cap at bracket nang hiwalay sa mga kahon.

VIII. Pagproseso ng mga Pantulong na Bahagi

1. Gutter bracket: Pagputol at pagyuko ng hot-dip galvanized flat bars o angle steel;

2. Mga downpipe, elbows, at pipe clamp: Pagputol at pagproseso sa laki.

IX. On-site na Pag-install at Pagpupulong

1. Mag-install ng mga galvanized bracket sa eaves na may espasyong 600–800mm;

2. Iposisyon ang mga seksyon ng kanal; sa magkasanib na joints, lagyan ng butyl sealing tape, i-secure gamit ang blind rivets, at i-seal ang panlabas na may weather-resistant sealant;

3. Mag-install ng mga expansion joint para sa mga mas mahabang seksyon; mag-install ng rainwater hoppers at downpipe;

4. Palawakin ang mga panel ng bubong sa panloob na bahagi ng kanal; i-install ang eave flashing/trim para matiyak ang watertight seal.

X. Mga Pangunahing Pagkakaiba sa Pagproseso: Color-Coated Steel vs. Stainless Steel

Kulay na pinahiran na bakal: Walang anti-corrosion na paggamot pagkatapos mabuo; umaasa sa factory-applied coating/paint finish;

Hindi kinakalawang na asero: Mahilig sa scratching sa panahon ng baluktot; proteksiyon na pelikula na ginagamit sa buong pagproseso; on-site welds selyadong upang maiwasan ang kalawang.

Mga Parameter ng Pangunahing Pagganap

I. Base Material Parameter

1. Steel Roof Gutter System para sa mga Gusali (Al-Zn Coated Steel)

Patong: AZ150 g/m² (sa loob ng bansa); AZ275 g/m² (mga lugar sa baybayin/mataas na ulan)

Mga karaniwang kapal: 0.6, 0.7, 0.8, 1.0 mm

Uri ng coating: PE/HDP/PVDF (tumutugma sa mga pamantayan ng coating ng roof panel)

2. 304 Stainless Steel Gutter (Mga Aplikasyon sa Coastal/Chemical Industry)

Materyal: 06Cr19Ni10 (304)

Mga karaniwang kapal: 0.7, 0.9, 1.0, 1.2 mm

II. Mga Dimensyon ng Gutter (Pamantayang Industriya)

1. Nangungunang lapad ng pagbubukas: 200/250/300mm (pinakakaraniwan); magagamit ang mga hindi karaniwang sukat kapag hiniling;

2. Lalim ng kanal: 120–180mm;

3. Mga karaniwang haba ng pabrika: 3m, 4m, 6m; napakahabang mga seksyon na binuo on-site.

III. Mga Parameter para sa Mga Pantulong na Bahagi

1. Galvanized bracket: Q235 steel, hot-dip galvanized; kapal 3.0–5.0 mm; pag-install spacing 600-800 mm;

2. Expansion joints: Karaniwang naka-install tuwing 10–12 m; allowance sa pagpapalawak ±25 mm;

3. Downpipe system: Mga rainwater hopper na ipinares sa mga downpipe (diameter φ100, φ160; available sa PVC, color-coated na bakal, o hindi kinakalawang na asero).

IV. Mga Parameter ng Materyal ng Pagse-sealing

1. Butyl water-stop tape: Lapad 15/20 mm; paglaban sa temperatura -40°C hanggang 90°C;

2. Weather-resistant silicone sealant: Panlabas na grado; UV-resistant at hindi tinatablan ng tubig.

V. Drainage Load at Dead Weight

1. Reference dead weight: 0.8 mm ≈ 6.4 kg/m; 1.0 mm ≈ 8.0 kg/m;

2. Kapasidad ng drainage: 250 mm (lapad) × 150 mm (depth) gutter ≈ 0.028 m³/m; sapat para sa karaniwang malakas na pag-ulan na drainage.

VI. Mga Sona ng Proteksyon sa Kaagnasan

1. AZ150+PE: Mga tuyong gusali ng pabrika sa loob ng bansa; buhay ng serbisyo 8-10 taon;

2. AZ275+HDP: Mga lugar sa tabing ilog ng maulan; buhay ng serbisyo 12-18 taon;

3. 304 Stainless Steel: Mga lugar sa baybayin (spray ng asin) at mga zone ng planta ng kemikal; buhay ng serbisyo 20+ taon.
