Mga Corrugated Steel Roofing Panel para sa Mga Structural Building

Ang Corrugated Steel Roofing Panels para sa Structural Buildings ay ang pinaka-tinatanggap na ginagamit na materyales sa roofing enclosure sa mga steel structure system. Ang mga produktong ito ay gumagamit ng hot-dip galvanized o Al-Zn coated steel bilang base substrate, na nagtatampok ng roll-coated colored protective finish at nabuo sa karaniwang mga profile sa pamamagitan ng cold-roll forming. Binubuo ng kumpletong sistema ang mga roofing panel, fastener, insulation layer, waterproof membrane, purlin, at iba't ibang trim component, na lumilikha ng komprehensibong assembly na sumasaklaw mula sa load-bearing base hanggang sa surface waterproofing, insulation, at edge finishing.

Nailalarawan sa pamamagitan ng magaan na timbang, mataas na kahusayan sa konstruksyon, at nako-customize na mga antas ng paglaban sa kaagnasan, ang mga panel na ito ay angkop para sa mga karaniwang bodega at pabrika pati na rin ang malaking-span space frame at curved reticulated shell roofs. Ang pagbabalanse ng pagganap, mga gastos sa konstruksyon, at pangmatagalang tibay, ang mga ito ay isang ginustong pagpipilian para sa mga proyekto sa bubong na istraktura ng bakal.

Pagsusuri at Depinisyon ng Produkto

1 Pangunahing Kahulugan ng Produkto

Ang mga corrugated steel roofing panel para sa mga istrukturang gusali ay gumagamit ng hot-dip galvanized o Al-Zn coated profiled steel bilang panlabas na layer. Kasama ng mga insulation material, waterproofing accessory, fastener, at trim na bahagi, inilalagay ang mga ito sa ibabaw ng C-section o Z-section na steel purlins upang bumuo ng kumpletong istruktura ng roofing enclosure. Nagbibigay ang system ng mahahalagang function tulad ng roof sealing, waterproofing, thermal insulation, at wind resistance, na nagsisilbing pangunahing solusyon sa bubong para sa mga light steel na gusali, space frame, at reticulated shell projects.

2 Mga Detalye ng Substrate at Coating

2.1 Kasama sa mga pangunahing substrate ang hot-dip galvanized steel at hot-dip Al-Zn coated steel; Kasama sa karaniwang mga pagtutukoy ng coating ang AZ150, AZ180, at AZ275.

2.2 Nagtatampok ang ibabaw ng may kulay na baked-on finish, na available sa tatlong uri ng coating—Polyester (PE), High Durability Polyester (HDP), at Polyvinylidene Fluoride (PVDF)—na pinili batay sa panloob/outdoor na kondisyon sa kapaligiran at mga kinakailangan sa corrosion resistance.

3 Pangunahing Mga Kategorya ng Produkto

3.1 Mga Standard na Nagpapatong-patong na Colour-Coated Steel Sheet: May kasamang dalawang karaniwang profile—Type 840 at Type 900. Ang mga ito ay ikinakabit gamit ang mga nakalantad na self-tapping screws at malawakang ginagamit para sa karaniwang mga factory building at warehouse.

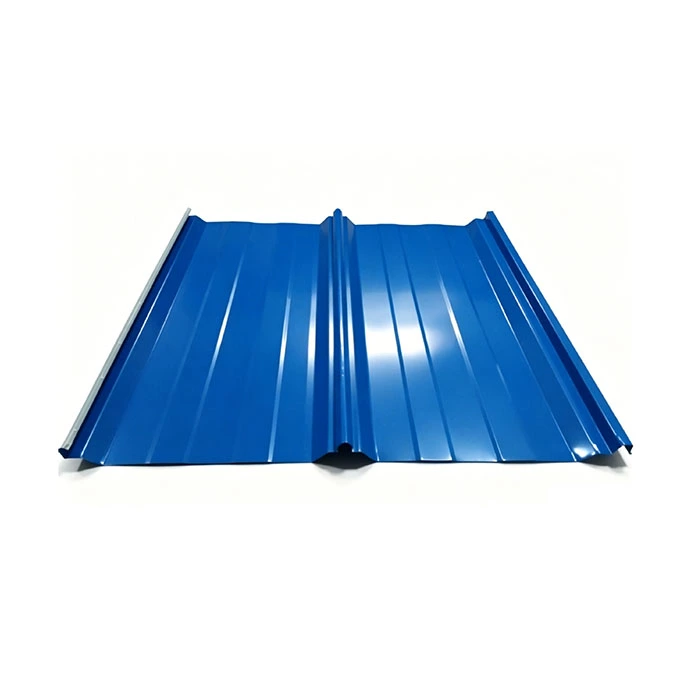

3.2 Standing Seam Roof Panels: May kasamang Type 470 at Type 475. Nagtatampok ang mga ito ng concealed-clip installation method na walang nakalantad na turnilyo at nag-aalok ng mahusay na waterproofing performance; ang mga ito ay angkop para sa malalaking span at hubog na mga istruktura ng bubong, tulad ng mga space frame at reticulated shell.

Comprehensive System Configuration

1 Layer ng Roofing Panel

1.1 840/900 Series Lap-Seam Panels: 0.4mm–0.8mm ang kapal ng panel; nagtatampok ng mga side-lap joint na naka-secure gamit ang mga nakalantad na self-tapping screws.

1.2 470/475 Series Standing Seam Panels: 0.6mm–1.0mm ang kapal ng panel; Gumagamit ng male-female interlocking seam structure na naka-install na may mga nakatagong clip.

1.3 Mga Rekomendasyon sa Pagpili ng Materyal: Para sa karaniwang mga proyekto sa loob ng bansa, gumamit ng Al-Zn coated substrates na may karaniwang polyester na pintura; para sa mga lugar sa baybayin o chemically corrosive, unahin ang Al-Zn (AZ275) substrates na may fluorocarbon (PVDF) topcoats.

2 Mga Accessory ng Pangkabit at Koneksyon

2.1 Sliding Concealed Clips: Partikular na idinisenyo para sa mga nakatayong seam panel; gawa sa hot-dip galvanized steel; tumanggap ng thermal expansion at contraction ng mga panel.

2.2 Self-Tapping Screw at Waterproof Washers: Ginagamit para sa pag-secure ng mga lap-seam panel; Ang mga washer ay gawa sa EPDM rubber upang matiyak ang pangmatagalang waterproof sealing.

2.3 Mga Pantulong na Kagamitan: Mga blind rivet at butyl sealing tape; ginagamit upang i-seal at palakasin ang mga overlap ng panel at kumikislap na mga joints, na pumipigil sa pagsipsip ng tubig sa maliliit na ugat.

3 Waterproof-Breathable Layer

Gumagamit ng spun-bonded polypropylene waterproof-breathable membrane na naka-install sa pagitan ng insulation layer at ng Corrugated Steel Roofing Panels para sa Structural Buildings; hinaharangan nito ang panlabas na likidong pagpasok ng tubig habang pinahihintulutan ang panloob na singaw ng kahalumigmigan na makatakas, pinipigilan ang basa ng pagkakabukod, paglaki ng amag, at pagkasira ng thermal performance.

4 Thermal Insulation Layer

4.1 Rock Wool Insulation Boards: Kapal ng 50mm–150mm; nakakatugon sa Class A na hindi nasusunog na mga pamantayan sa kaligtasan ng sunog at mga kinakailangan sa toxicity ng usok; angkop para sa mga workshop sa produksyon, mga mapanganib na bodega ng kemikal, at mga pasilidad na napapailalim sa mahigpit na inspeksyon sa kaligtasan ng sunog.

4.2 Glass Wool Blanket: Kapal ng 50mm–150mm; thermal conductivity ≤0.042W/(m·K); nag-aalok ng mahusay na halaga ng pagganap sa gastos; malawakang ginagamit sa karaniwang mga gusaling pang-industriya na light-steel na walang mga espesyal na kinakailangan sa kaligtasan ng sunog. 4.3 Mga Ancillary na Bahagi: Ang insulation support mesh at mga espesyal na insulation clip ay nakaayos nang pahalang sa kahabaan ng purlins upang maiwasan ang flexible insulation wool na lumubog o mapunit.

5 Barrier ng singaw

Para sa mga gusaling napapailalim sa mataas na halumigmig—gaya ng mga may kinalaman sa panloob na pagluluto, paglalaba, o humidification—dapat maglagay ng PE vapor barrier membrane. Ito ay inilalagay sa ibabaw ng mga purlin at sa ilalim ng layer ng insulation upang harangan ang pataas na paglipat ng mainit, basa-basa na hangin sa loob, sa gayon ay pinipigilan ang malawak na paghalay at pagtulo sa loob ng layer ng pagkakabukod sa panahon ng taglamig.

6 Pangalawang Istraktura ng Bubong

Ang load-bearing substructure ay gumagamit ng hot-dip galvanized C-section at Z-section steel purlins (mga detalye mula sa C100–C250 at Z140–Z220), na naka-bolted sa mga suporta sa mga steel beam o sa tuktok na chord ng space frame. Ang mga pantulong na bahagi—kabilang ang purlin sag rods, horizontal struts, at knee braces—ay ginagamit upang paghigpitan ang pag-ilid ng lateral purlin at labanan ang mga nakahalang na pagkarga ng hangin sa bubong.

7 Kumpletong Set ng Trim at Flashing Accessories

May kasamang ridge caps, gable edge trim, internal corner flashing, eave closure, at edge trim para sa mga panel ng daylighting, na tinitiyak ang komprehensibong saklaw ng lahat ng mga joint at sulok sa bubong (parehong panloob at panlabas). Isinasama ng system ang factory-made color-coated steel o 304 stainless steel gutters, na ipinares sa PVC anti-corrosion downpipe, galvanized rainwater hoppers, at expansion joints upang bumuo ng isang kumpletong, organisadong drainage system.

8 Mga Bahagi ng Daylighting

Gumagamit ng FRP (fiberglass-reinforced plastic) o PC (polycarbonate) na mga panel ng daylighting. Nagtatampok ang mga panel na ito ng mga profile na perpektong tumutugma sa mga module ng roof panel, na nagbibigay-daan para sa tuluy-tuloy na pag-overlay. Karaniwang binibigyan sila ng espasyo bawat 2–3 bay upang magbigay ng natural na liwanag ng araw para sa pasilidad at mabawasan ang pagkonsumo ng enerhiya para sa artipisyal na pag-iilaw.

Standard Integrated Application Solutions

1 Simple Warehouse Roof Assembly

Configuration: 840-profile color-coated steel sheet + single-layer 50mm glass wool + C120 steel purlins + standard color-coated steel trim accessories. Ang pagsasaayos na ito ay nag-aalok ng isang simpleng istraktura at mababang gastos; angkop ito para sa mga pansamantalang bodega o simpleng gusali ng imbakan para sa mga materyales tulad ng buhangin at graba, kung saan walang mahigpit na kinakailangan para sa thermal insulation o paglaban sa sunog.

2 Standard Industrial Factory Roof Assembly

Configuration: Model 900 color steel roofing + 100mm thick rock wool insulation + PE vapor barrier + C/Z-section steel purlins + prefabricated gutter at downspout system. Nag-aalok ang pagpupulong na ito ng balanseng kumbinasyon ng paglaban sa sunog, thermal insulation, at waterproofing. Ito ay angkop para sa mga pangkalahatang industriyal na pabrika sa maulan na mga rehiyon sa loob ng bansa at kumakatawan sa pinakamalawak na ipinatupad na standardized na solusyon hanggang sa kasalukuyan.

3 Long-Span Space Frame at Reticulated Shell Roof Assembly

Configuration: Model 470 standing-seam panels + waterproof breathable membrane + 100–150mm rock wool + hot-dip galvanized sliding supports + isang buong set ng custom na flashings at stainless steel gutters. Ang system ay nagtatampok ng walang nakalantad na mga butas ng fastener, tumatanggap ng thermal expansion/contraction na ±25mm, at nag-aalok ng higit na paglaban sa deformation, malakas na hangin, at pagpasok ng tubig. Ang Corrugated Steel Roofing Panels para sa Structural Buildings ay angkop para sa space frame at curved reticulated shell roofs na may span na lampas sa 60 metro.

Mga Pamantayan sa Anti-Corrosion

1 Substrate ng Roof Panel Anti-Corrosion

Para sa karaniwang tuyo na mga proyekto sa loob ng bansa, ang bigat ng patong ng Al-Zn ay hindi bababa sa AZ150; para sa mga rehiyon sa tabi ng mga ilog na may mahinang acid rain, AZ180 ang napili; para sa mga lugar sa baybayin na may salt spray o mga kapaligiran na may chemical fume corrosion, ginagamit ang AZ275 coating, na ipinares sa isang PVDF fluorocarbon topcoat upang maantala ang pagtanda ng pintura.

2 Metal Accessory Anti-Corrosion

Para sa mga accessories na bakal tulad ng purlins, concealed clips, at tie rods, ang factory-applied hot-dip galvanized coating thickness ay hindi bababa sa 80μm. Ang mga ginupit na gilid ay kinukumpuni on-site gamit ang isang cold-spray na zinc coating (na may >95% zinc content) upang maiwasan ang pagkalat ng kalawang mula sa mga naputol na ibabaw.

Mga Pangunahing Kalamangan sa Operasyon

1 Mga Bentahe ng Waterproofing at Drainage

Ang slope ng bubong ay idinisenyo sa isang 1:100–1:200 gradient, na tinitiyak ang maayos na daloy ng tubig sa mga lambak. Ang mga overlapping na panel ay gumagamit ng double-lap joint na selyadong may butyl tape, habang ang mga standing-seam panel ay nagtatampok ng mechanical lock na walang mga butas; inaalis nito ang pagtagas ng tubig mula sa mga butas ng fastener o mga puwang sa pinagmulan, na ginagawang angkop ang system para sa tuluy-tuloy na malakas na pag-ulan.

2 Magaan na Load Advantage

Sa patay na timbang na 0.05–0.12 kN/m² lamang—mas mababa sa isang-dalawampu ng kongkretong bubong—tinatanggal ng mga panel na ito ang pangangailangang palakasin ang mga pangunahing steel beam, mga miyembro ng space frame, o independiyenteng pundasyon ng gusali; para sa mga bubong na malaki ang haba, walang haligi, direktang binabawasan nito ang gastos ng pangunahing istraktura ng bakal ng 12%–18%.

3 Kalamangan sa Durability at Weather Resistance

Available ang mga paint finish sa tatlong grado ng durability: PE (polyester) para sa mga inland na lugar (5–8 taong warranty), HDP (high-durability polyester) para sa maulan na rehiyon (10–15 taon), at PVDF (fluorocarbon) para sa coastal areas (20+ taon). Ang Al-Zn (aluminum-zinc) coating sa substrate ay nag-aalok ng mga sakripisiyo na anti-corrosion properties, na nagpapahintulot sa isang protective oxide film na awtomatikong mabuo sa anumang mga nasirang lugar.

4 Pakinabang sa Konstruksyon at Paghahatid

Ang pag-install ay ganap na dry-assembly; hindi na kailangan ng kongkretong curing, formwork, o wet trades, at ang trabaho ay hindi itinitigil ng mga sub-zero na temperatura, ulan, o niyebe. Ang mga mekanikal na roll-formed na panel ay direktang naka-install on-site, na nagbibigay-daan sa isang 10,000 m² na bubong na makumpleto sa loob lamang ng 15 araw ng trabaho—isang-limang oras na kinakailangan para sa kongkretong bubong.

5 O&M at Retrofitting Advantage

Sinusuportahan ng mga panel ang bigat ng isang tao para sa pagpapanatili; Ang lokal na kalawang o pinsala ay maaaring matugunan sa pamamagitan ng pagpapalit ng mga indibidwal na panel nang hindi binubuwag ang buong bubong. Ang pag-retrofitting ng mga photovoltaic mount o axial ventilator ay nangangailangan ng kaunting structural reinforcement, na pinananatiling napakababa ng mga gastos sa pagbabago. Ang mga itinapon na panel ay 100% na nare-recycle bilang bakal at maaaring i-remelt at muling igulong.

6 Kaligtasan sa Sunog at Pakinabang sa Kapaligiran

Ang substrate na pinahiran ng kulay ay hindi nasusunog; kapag ipinares sa Class A na rock wool insulation, natutugunan nito ang 0.5-oras na rating ng paglaban sa sunog na kinakailangan para sa mga pang-industriyang pasilidad. Ang produksyon at pag-install ay hindi bumubuo ng mga debris sa konstruksyon, na binabawasan ang mga solid waste emissions ng 90% kumpara sa kongkretong bubong at nakakatugon sa mga internasyonal na pamantayan sa sertipikasyon ng berdeng gusali.

Paghahambing na Pagsusuri sa Mga Katulad na Produkto

1 Paghahambing sa Concrete Roofing

Ang mga konkretong bubong ay may mataas na patay na timbang at mga gastos sa pundasyon, nangangailangan ng 3-6 na buwan ng on-site na basang konstruksyon, hindi maaaring baluktot upang magkasya ang mga curved grid shell, at dumaranas ng hindi maibabalik na pag-crack at pagtagas sa paglipas ng panahon. Sa kabaligtaran, ang mga Corrugated Steel Roofing Panel na ito para sa mga Structural Building ay magaan, nag-aalok ng mga maikling oras ng pagtatayo, maaaring baluktot sa mga custom na hugis, at nagbibigay-daan para sa mga simpleng pag-aayos ng leak.

2 Paghahambing sa Aluminum-Magnesium-Manganese (Al-Mg-Mn) Roofing

Bagama't ang Al-Mg-Mn ay nag-aalok ng bahagyang superior waterproofing, ang halaga ng materyal na yunit nito ay higit sa 40% na mas mataas kaysa sa bakal na pinahiran ng kulay, at ang mas mababang tigas nito ay ginagawang madaling mabunggo mula sa mga nahuhulog na bagay; sa ilalim ng karaniwang presyon ng hangin at kinakaing unti-unti na mga kondisyon, ang Al-Zn coated steel ay gumaganap nang pantay-pantay habang nag-aalok ng napakahusay na cost-efficiency.

3 Paghahambing sa Clay Tile/Asbestos Tile

Ang mga clay tile ay masyadong mabigat para sa long-span steel structure na bubong at angkop lamang para sa mga mababang gusaling brick-concrete; Ang mga tile ng asbestos ay dumaranas ng mahinang tibay at mataas na brittleness, at—dahil sa mga regulasyong pangkapaligiran na nagbabawal sa asbestos—ay ipinagbabawal sa mga proyekto sa ibang bansa, samantalang ang bakal na pinahiran ng kulay ay ganap na sumusunod at nag-aalok ng mas mahusay na resistensya sa epekto.

Standardized Processing Workflow

1 Raw Material Incoming Inspection

I-verify ang orihinal na mga ulat ng materyal ng tagagawa at mga ulat ng pagsubok sa zinc coating para sa hot-dip galvanized o Al-Zn coated steel coils; gumamit ng mga coating thickness gauge para sa on-site spot checks ng AZ values ​​at siyasatin ang ibabaw kung may mga gasgas, coating void, o puting oxidation spot; direktang ibalik ang hindi sumusunod na hilaw na materyales sa gilingan ng bakal.

2 Uncoiling, Alignment, at Feeding

Gumamit ng overhead crane para i-load ang coil sa hydraulic uncoiler; pinapatag ng uncoiler ang steel strip sa isang pare-parehong bilis, gamit ang isang photoelectric alignment system upang mapanatili ang deviation sa loob ng ±2mm, na pumipigil sa panel skewing habang bumubuo.

3 Multi-pass Roll Forming

Ang mga panel ng lap-seam ay nabuo gamit ang 12 set ng mga roller na may 50mm na overlap na lapad na nakalaan sa gilid; Gumagamit ang mga standing-seam panel ng 16 na set ng specialized forming rollers upang lumikha ng magkadugtong na mga joint ng lalaki at babae, na tinitiyak ang seam clearance na ≤0.3mm.

4 Fixed-length Hydraulic Cutting

Gupitin sa tinukoy na haba batay sa mga guhit; ang mga karaniwang panel (≤12m) ay pinutol para sa transportasyon sa kalsada, habang ang mga sobrang haba na panel ay pinuputol sa mga seksyon; tinatanggal ang mga gilid ng gupit at pinapawi ang stress upang maiwasan ang kaagnasan sa hinaharap sa lugar ng hiwa.

5 Komprehensibong Tapos na Inspeksyon ng Produkto

Sukatin ang epektibong lapad ng saklaw, taas ng tadyang, at kapal ng panel, at tingnan ang pagdikit ng paint film; ang mga standing-seam panel ay sumasailalim sa karagdagang seam tensile testing upang matiyak na ang interlocking wind-load capacity ay nakakatugon sa mga pamantayan.

6 Proteksiyong Packaging at Dispatch

Ang transparent na PE protective film ay inilalapat sa ibabaw ng panel upang maiwasan ang mga gasgas sa transportasyon; Ang Corrugated Steel Roofing Panels para sa Structural Buildings ay cross-bundle at inilalagay sa solid wood base blocks; ang mga detalye (uri ng profile, haba, ID ng proyekto) ay minarkahan ng spray sa panlabas; at para sa mga order ng kargamento sa dagat, inilalapat ang karagdagang waterproof stretch wrap.

7 Custom na Paggawa ng mga Accessory

Pagkatapos slitting ang color-coated steel master coils, ang mga bahagi tulad ng ridge caps, flashing, gutters, at end closures ay gawa-gawa gamit ang CNC bending machine; ang bend radii ay na-standardize sa tatlong beses ang kapal ng panel upang maiwasan ang pag-crack o pagbabalat ng pintura habang binabaluktot.

8 Comprehensive Accessory Supply

Ang mga hot-dip galvanized self-tapping screws, EPDM washers, sliding bracket, at sealing tape ay isa-isang nakabalot ayon sa uri at ipinapadala sa parehong batch ng mga panel ng bubong, na tinitiyak ang pagkakapare-pareho sa mga accessory na coatings at pintura.

Mga pangunahing parameter ng pagganap

1. Mga Parameter ng Dimensyon ng Panel

2. Substrate at Coating Technical Index

Grade ng substrate: TS280 (ordinaryong lugar), TS350 (lugar ng mataas na presyon ng hangin)

Lakas ng Tensile: 380~520MPa

Thermal Expansion Coefficient: 1.2×10⁻⁵/℃

Surface Paint Dry Film: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm

Timbang ng Sanggunian: 0.5mm=4.0kg/㎡, 0.6mm=4.8kg/㎡

3. Wind at Thermal Supporting Parameters

Wind Resistance: 0.55~1.0kPa basic wind pressure na may Z purlin reinforcement

Sliding Support Slip Range: ±25mm

Parameter ng Rock Wool: Density 100-150kg/m³, Class A fireproof

HAISHENG One-Stop Delivery Service

1 Pre-sales Customization at Selection

Batay sa mga kondisyon ng lokal na proyekto—kabilang ang presyon ng hangin, pagkarga ng niyebe, klase ng kaagnasan, at mga code sa kaligtasan ng sunog—nagbibigay kami ng mga libreng pagtutugma ng solusyon para sa mga profile ng bubong, coatings, at insulation layer, na nagpapagaan sa panganib ng muling paggawa sa hinaharap na nauugnay sa waterproofing o wind resistance.

2 Cross-border Logistics Protection

Kasama sa espesyal na moisture-proof, airtight packaging para sa sea freight ang mga corner protector at sectional panel separation upang maiwasan ang pinsala mula sa oceanic salt spray at surface deformation.

3 After-sales Technical Support at Warranty

Ang gabay sa malayong pag-install ay ibinigay sa parehong Chinese at English; substrate coating warranty ng 15 taon para sa panloob na mga lugar at 8 taon para sa mga lugar sa baybayin; warranty ng paint finish batay sa buhay ng serbisyo ng partikular na coating; at panghabambuhay na supply ng mga kapalit na accessories.

FAQ

1 Sapilitan ba ang fluorocarbon (PVDF) finish para sa mga proyekto sa baybayin?

Para sa mga site sa loob ng 5km ng baybayin o sa mga chemical industrial park, isang AZ275 substrate na sinamahan ng isang PVDF fluorocarbon finish ay sapilitan; para sa mga lugar na 5–20km mula sa baybayin na may banayad na spray ng asin, maaaring gumamit ng AZ275 substrate na may HDP (High Durability Polyester) finish para balansehin ang gastos at mahabang buhay.

2 Maaari bang gamitin ang Corrugated Steel Roofing Panels para sa Structural Buildings para sa mga curved space-frame na bubong?

Para sa mga hubog na bubong na may radius na higit sa 50m, ang 900-type na lapped panel ay maaaring gamitin sa limitadong lawak; para sa mga kumplikadong curved surface na may mas mahigpit na radii, ang 470-type na standing seam panel ay sapilitan upang maiwasan ang deformation, crack, o leakage sa lap joints.

3 Maaari bang pumili sa pagitan ng isang vapor barrier at isang waterproof breathable membrane?

Gumamit ng vapor barrier para sa mga interior na madaling mamasa, at isang hindi tinatablan ng tubig na breathable na lamad para sa mga panlabas na nakalantad sa ulan; sa mga rehiyon na may mataas na halumigmig at madalas na pag-ulan, ang parehong mga layer ay dapat na mai-install, samantalang para sa simple, tuyo na mga bodega, pareho ay maaaring ganap na alisin.
