Pahalang na Structural Steel Bracing System

Naka-install sa loob ng plane ng roof beam's top or bottom flange sa isang "X" (cross) configuration, ang Horizontal Structural Steel Bracing Systems ay kritikal para sa spatial stability ng mga pang-industriyang gusali. Ang mga ito ay pangunahing gumagana sa pag-igting sa halip na compression at gumagana kasabay ng mga tie rod at tuhod braces upang bumuo ng lateral resistance system ng bubong.

1. Mga Pag-andar ng Produkto

Naglilipat ng mga wind load mula sa gable walls at horizontal seismic forces papunta sa tie rods sa mga tuktok ng column, at pagkatapos ay dinadala ang mga ito pababa sa inter-column bracing at papunta sa pundasyon; pinipigilan ang lateral displacement ng roof steel beams, na pumipigil sa pangkalahatang lateral tipping o instability ng roof structure.

2. Mga Karaniwang Materyales

1). Mga karaniwang aplikasyon: Ang pantay na anggulo ng bakal na bakal (L50×5, L63×5, L70×6);

2). Long-span, heavy-load, o seismic-resistant na pasilidad: Small-diameter circular hollow sections (CHS); ang karaniwang materyal ay Q235B, na may Q355B na ginagamit para sa mga application na mabigat.

3. Mga Lokasyon ng Pag-install

Naka-install sa dulo bays ng bubong at ang bays flanking expansion joints upang lumikha ng isang matibay structural diaphragm.

Karaniwang Factory-Supplied Configuration

1. Pangunahing Mga Bahagi ng Bracing

Ang mga miyembro ng cross-bracing (angle steel o CHS) ay ibinibigay bilang mga indibidwal na gawang unit; ang isang pares ng pahilis na tumatawid na mga miyembro sa loob ng isang bay ay bumubuo ng isang kumpletong pahalang na hanay ng bracing.

2. Mga Accessory ng End Connection

1. End connection plates: 8–14mm steel plates factory-welded sa magkabilang dulo ng bracing member, na nagtatampok ng pre-drilled bolt hole para sa bolting sa steel beam flanges;

2. Central cross-splice plate: Isang nakabahaging splice plate sa intersection point ng configuration na "X", kung saan ang dalawang diagonal na brace ay nagsasapawan at naka-secure.

3. Matching Fasteners

Standard Grade 4.8 bolts (M16/M20) para sa pangkalahatang paggamit; Grade 8.8 high-strength bolts (na may flat washers at spring washers) para sa seismic-resistant na mga istruktura o pasilidad na naglalagay ng mga overhead crane.

4. Mga Detalye ng Proteksyon sa Kaagnasan

1). Standard: St3 manual surface preparation + primer at topcoat (kapal ng dry film: 60–90 μm);

2). Nakakaagnas na mga pang-industriyang lugar / Mga rehiyon sa baybayin: Full hot-dip galvanizing.

5. Mga Detalye ng Proteksyon sa Sunog

Paglalapat ng 0.5-hour na rated thin-film intumescent fire-retardant coating sa loob ng mga itinalagang fire compartment; anti-corrosion treatment lamang para sa mga lugar na walang mga kinakailangan sa proteksyon ng sunog.

Standard Complete Solutions para sa Horizontal Structural Steel Bracing System

1. Conventional Angle Steel Horizontal Bracing: Angle steel main member + end connection plates + intermediate splice plates + anti-corrosion treatment + matching bolts

2. Heavy-duty Circular Hollow Section (CHS) Horizontal Bracing: CHS member + thickened end plates + cruciform gusset plates + high-strength bolts

3. Pinasimpleng Light-duty Bracing: Payat na anggulo na bakal, walang makapal na stiffener; karaniwang ginagamit para sa maliliit na gusaling pang-industriya na magaan na bakal

Pagsasama ng Produkto

Horizontal bracing (transverse wind resistance) + tie rods (longitudinal tension connection) + knee braces (lateral restraint para sa beams) ay bumubuo ng pinagsama-samang, matatag na sistema ng pag-bracing ng bubong. Pangunahing Kalamangan

1. Epektibong sinasalungat ang mga pahalang na puwersa, na nagbibigay ng malakas na hangin at seismic resistance habang pinipigilan ang pangkalahatang pag-ugoy o paglilipat ng bubong.

2. Hihigpitan ang espasyo sa pagitan ng mga bahagi ng frame, na pumipigil sa maling pagkakahanay o pagpapapangit ng mga steel beam at purlin.

3. Nagtatampok ng simpleng structural design na may flexible installation layout, na nagpapadali sa maginhawang construction.

4. Ginawa mula sa matibay, high-tensile na materyal na lumalaban sa pagluwag o pagpapapangit sa matagal na paggamit.

5. Sumasailalim sa komprehensibong paggamot laban sa kaagnasan, tinitiyak ang mataas na tibay para sa panlabas o nakalantad na mga pasilidad na pang-industriya.

6. Lubos na katugma; perpektong isinasama sa kumpletong mga sistema ng istruktura ng bakal, tulad ng mga portal na matibay na frame at mga pang-industriyang gusali na may mahabang haba.

Mga Natatanging Highlight ng Roof Horizontal Bracing

I. Natatanging Structural Performance Advantages

1. Ang horizontal structural steel bracing system ay gumagamit ng hugis-X na cross-configuration na partikular na idinisenyo upang magpadala ng mga lateral horizontal forces. Gumagana ito sa ilalim ng unidirectional loading—kumikilos lamang sa tensyon at hindi compression—na nagreresulta sa isang maikling landas ng pagkarga at mataas na pangkalahatang higpit. Sa kabaligtaran, ang mga tie rod ay mga longhitudinal axial na miyembro na naglilimita sa paayon na paggalaw ngunit hindi makalaban sa mga lateral forces; Ang mga knee braces at sag rods ay nagbibigay lamang ng lokal na pagpigil para sa mga purlin at steel beam at hindi makayanan ang pangkalahatang pahalang na mga karga ng gusali.

2. Lumilikha ito ng matibay na diaphragm ng bubong sa pamamagitan ng pagkonsentra ng bracing sa loob ng mga partikular na bay, na epektibong nag-uugnay sa mga indibidwal na matibay na frame sa isang pinag-isang, matibay na istraktura ng bubong. Ang mga wind load mula sa mga dulo ng gable ay mabilis na naipapasa sa pamamagitan ng bracing at tie rods pababa sa mga column at pundasyon. Ito ay nagsisilbing pangunahing bahagi para maiwasan ang lateral roof instability—isang kakayahan na kulang sa iba pang mga accessories.

II. Pagpili ng Materyal at Mga Highlight ng Gastos

1. Ang pangunahing materyal ay karaniwang pantay na anggulo ng paa na bakal, na madaling makuha at matipid. Ang angle steel ay isang karaniwang kalakal sa merkado na madaling putulin at hinangin; kumpara sa round-tube tie rods o load-bearing steel beam, gumagamit ito ng mas kaunting materyal, na pinapanatili ang mga gastos na mapapamahalaan para sa malakihang pag-install. Sa kabaligtaran, ang mga custom na box girder o H-beam na bahagi ay nangangailangan ng mataas na gastos at hindi angkop para sa malawakang paggamit bilang bracing.

2. Ang pagpili ng materyal ay namarkahan ayon sa mga partikular na pangangailangan: ang karaniwang anggulo na bakal ay ginagamit para sa ordinaryong light-steel na pang-industriya na mga gusali, habang ang mas maliit na round-tube bracing ay ginagamit para sa long-span, seismic-resistant, o crane-equipped na mga pasilidad. Nagbibigay-daan ito para sa flexible load matching at pinipigilan ang materyal na basura.

III. Mga Highlight sa Konstruksyon at Pag-install

1. Split prefabrication at on-site bolting; walang on-site welding na kinakailangan para sa karaniwang mga miyembro. Ang mga factory-prefabricated na miyembro ay nagtatampok ng mga end connection plate para sa mabilis na on-site bolted assembly sa cruciform joints; gayunpaman, ang ilang mga miyembro ng pag-igting ay nangangailangan ng on-site na pagbabarena at hinang, na nagreresulta sa mas mababang kahusayan sa pagtatayo.

2. Modular, standardized na mga set ng bahagi. Ang mga single-span bracing set ay mass-produce na may pare-parehong mga diameter ng butas at mga mapagpapalit na bolts, na nagpapadali sa pag-stock ng imbentaryo at on-site na pagpapalit o pagpapanatili.

IV. System Configuration at Differentiation

1. Ang lateral stability ay umaasa sa horizontal bracing, habang ang longitudinal stability ay umaasa sa matibay na tie rods; ang dalawang pag-andar ay umaakma sa isa't isa at kailangang-kailangan:

Horizontal Bracing: Nagbibigay ng lateral wind at seismic resistance; naka-install sa mga tiyak na bay.

Longitudinal Tie Rods: Magbigay ng tuluy-tuloy na longitudinal tying; ipinamahagi sa buong istraktura. Ang mga eave brace at sag rod ay mga maliliit na bahagi na nauugnay sa envelope ng gusali at hindi nakikilahok sa pangunahing sistemang lumalaban sa puwersa sa gilid.

1. Pinipigilan ang pag-buckling out-of-plane ng mga steel beam, na makabuluhang binabawasan ang epektibong haba sa labas ng eroplano para sa mga kalkulasyon; ino-optimize ang pangunahing beam cross-sections at nakakatipid ng bakal.

V. Mga Kalamangan sa Anti-Corrosion

Ang mga miyembro ng bakal na anggulo ay may regular na hugis, na ginagawang maginhawa ang pag-alis ng kalawang, pagpipinta, at hot-dip galvanizing. Kung ikukumpara sa open-profile na channel na bakal, mas kaunti ang mga hindi naa-access na sulok, na nagbibigay-daan para sa mas masusing paggamot na anti-corrosion.

VI. Pagpoposisyon at Pagkakaiba ng Produkto

1. Horizontal Bracing: Lateral resistance; X-shaped na layout sa mga partikular na bay; pangunahing bahagi ng katatagan ng istruktura.

2. Tie Rods: Paayon na pagtatali; tuluy-tuloy na layout; may kakayahang labanan ang parehong pag-igting at compression.

3. Eave Braces / Sag Rods: Lokal na reinforcement para sa mga purlin at minor beam; mga bahagi ng istruktura ng sobre.

Pamantayan na Proseso ng Paggawa

1. Pagtanggap ng Raw Material

Pangunahing materyal: Q235B bilog na bakal. I-verify ang mga sertipiko ng kalidad ng materyal; siyasatin kung may baluktot, bitak, at kaagnasan (ituwid kung ang baluktot ay lumampas sa mga tolerance); siyasatin ang mga accessory na steel plate (mga lug plate) sa pagpasok sa imbakan.

2. Pagputol sa Haba

Gupitin ang bilog na bakal sa mga detalye ng pagguhit gamit ang isang abrasive saw o CNC saw; gilingin ang mga dulo ng hiwa ng makinis at alisin ang mga burr.

3. Tapusin ang Pagproseso (Dalawang Karaniwang Paraan)

Opsyon ① Threading (On-site bolted na koneksyon)

I-roll-thread ang mga panlabas na thread papunta sa magkabilang dulo ng round steel bar; ang haba ng thread ay dapat tumanggap ng allowance ng pagpupulong ng nut at backing plate; maglapat ng pansamantalang proteksyon sa mga thread upang maiwasan ang pinsala.

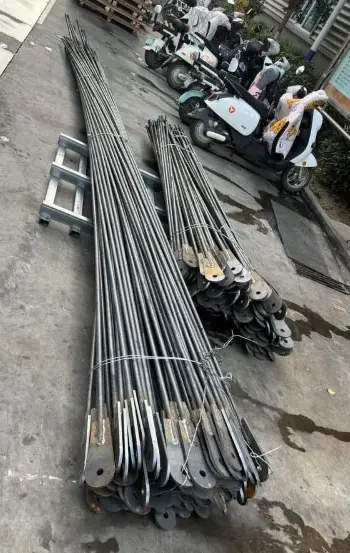

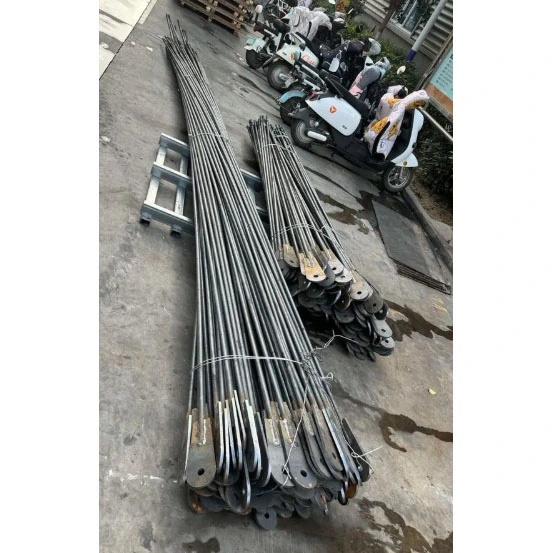

Opsyon ② Welded Lug Plate (Bolted beam-to-column connection)

Weld connection plates/lugs papunta sa magkabilang dulo ng round steel bar; gumamit ng jig para sa pagkakahanay at tack-weld para sa pagpoposisyon.

4. Proseso ng Welding (Uri ng Lug plate)

Buong circumferential CO₂ gas-shielded welding; Grade II fillet welds; visual na inspeksyon; sampling para sa pagtuklas ng kapintasan sa mga kritikal na proyekto.

5. Paggawa ng Hole (Mga bahagi ng lug plate)

Pagbabarena ng CNC ng mga plato ng koneksyon (mga diameter ng butas na tumugma para sa M16/M20 bolts).

6. Pagtuwid at Paggiling

Ituwid ang mga miyembro upang itama ang welding-induced bending; gilingin ang weld spatter at burrs.

7. Paggamot sa Anti-corrosion

Pamantayan: St3 rust removal → primer + topcoat; kapal ng dry film 60-90 μm;

Mga lugar ng mahalumigmig na halaman: Hot-dip galvanizing ng buong assembly.

8. Pag-iimpake

Package na may tugmang nuts, flat washers, at spring washers; mga set ng label at tindahan.

Standard na Proseso ng Fabrication para sa Horizontal Structural Steel Bracing System (X-type Angle Steel)

1. Pagsusuri ng Raw Material

1. Pangunahing materyal: Equal-leg angle steel (Q235B/Q355B); i-verify ang mga sertipiko ng materyal; siyasatin kung may baluktot, pag-twist, o deformation (ituwid kung ang mga limitasyon ay lumampas);

2. Muling suriin ang hitsura ng mga katugmang steel connection plates.

2. CNC Paglalagari/Paggupit

Gupitin ang anggulong bakal sa tinukoy na haba bawat mga guhit; gilingin ang mga burr mula sa mga dulo ng hiwa; hiwalay na layout para sa mahaba at maikling mga miyembro ng cross-brace assembly.

3. Pagputol ng Plate ng Koneksyon

CNC cutting ng end connection plates at central cross-splice cover plates.

4. Assembly at Tack Welding

Posisyon gamit ang isang jig; gitna at mahigpit na magkasya ang mga plato ng koneksyon sa magkabilang dulo ng anggulong bakal; tack-weld upang ma-secure; pre-assemble at iposisyon ang lap plate sa gitnang intersection point.

5. Gas-shielded Welding

Buong CO₂ welding ng mga tahi sa pagitan ng mga plato ng koneksyon at anggulong bakal; karaniwang Grade II fillet welds; visual na inspeksyon; limitadong sampling para sa pagtuklas ng kapintasan sa mga kritikal na proyekto.

6. CNC Drilling ng Bolt Holes

Standardized drilling ng connection plates (karaniwang M16 o M20) upang matiyak ang katumpakan sa hole spacing at edge distances.

7. Pagwawasto at Paggiling

Pagwawasto ng warping o deformation na dulot ng welding; paggiling ng weld slag at spatter.

8. Paggamot laban sa kaagnasan

·Pamantayang: St3 manual rust removal → primer + topcoat (kapal ng dry film: 60–90 μm);

· Coastal/corrosive na kapaligiran: Hot-dip galvanizing ng buong bahagi.

9. Numbering, Packaging, at Warehousing

Mga numero ng bahagi na minarkahan ng span at set ng pagpupulong; inisyu ng isang katugmang listahan ng mga bahagi.

Mga Core Performance Parameter para sa Horizontal Steel Structural Bracing (Angle Steel, Round Steel, at Circular Hollow Section)

I. Mga Detalye ng Geometric

1. Angle Steel Horizontal Bracing (Nakararami sa mga matibay na miyembro ng tensyon)

Mga karaniwang equal-leg angle: L50×5, L63×5, L70×6, L80×6; kapal ng dulo ng koneksyon ng plato: 8–14 mm; mga butas ng bolt: M16, M20; haba ng isang miyembro: 3–9 m; pagiging tuwid ng miyembro: ≤L/1000.

2. Round Steel Flexible Bracing

Diameter: Φ12–Φ22; sinulid na dulo (40–60 mm) o welded lug plates (8–12 mm); ginagamit lamang para sa tension bracing sa magaan na bubong.

3. Circular Hollow Section (CHS) Heavy-duty Horizontal Bracing

Mga karaniwang sukat: φ89×3, φ114×3.0, φ114×3.5; kapal ng dulo ng plato: 10–16 mm.

II. Base Material Mechanical Properties

III. Istruktural na Pagganap

1. Angle Steel / Round Steel Bracing: Tension-only na mga miyembro (hindi makatiis sa compression; buckling failure ay nangyayari sa ilalim ng compression); nakaayos sa isang X-pattern; sa ilalim ng pagkarga, ang nag-iisang diagonal na miyembro ay kumikilos sa pag-igting.

2. Circular Hollow Section Bracing: Lumalaban sa tensyon at compression; matatag sa magkabilang direksyon; ginagamit sa mga high-seismic zone at heavy-duty na pang-industriyang pasilidad.

3. Function: Naglilipat ng gable wind load at horizontal seismic forces; pinipigilan ang pag-alis sa labas ng eroplano ng mga bakal na beam; gumagana sa mga tie rod upang bumuo ng isang matibay na diaphragm ng bubong. IV. Pagkontrol ng Weld

Ang end-connection fillet welds ay inuri bilang Grade II welds; sumasailalim sila sa karaniwang visual na inspeksyon at, para sa mga pangunahing proyekto, spot Ultrasonic Testing (UT) sa halip na 100% inspeksyon.

V. Mga Parameter ng Proteksyon sa Kaagnasan

1. Standard horizontal structural steel bracing systems: St3 manual surface preparation; primer plus topcoat na may kabuuang kapal ng dry film na 60–90 μm.

2. Coastal corrosive na kapaligiran: Full hot-dip galvanizing.

VI. Mga Bahagi ng Koneksyon

Pamantayan: Grade 4.8 ordinaryong bolts. Mga pasilidad na lumalaban sa seismic o crane: Grade 8.8 high-strength bolts, nilagyan ng flat washers at spring washers.

VII. Maikling Pagkakaiba sa Pagitan ng Tatlong Uri ng Bracing

1. Round steel bar bracing: Flexible; pag-igting-lamang; para sa magaan na auxiliary application.

2. Angle steel bracing: Standard primary bracing; pag-igting-lamang; karaniwang pagsasaayos para sa maginoo na pang-industriyang mga gusali.

3. Circular hollow section (CHS) bracing: Rigid (lumalaban sa tensyon at compression); dalubhasa para sa heavy-duty at seismic-resistant applications.
